ЮХа (2nd February 2010 - 10:09 PM) писал:

Спасибо, что показал и рассказал.
Отлично получилось

Критикам подсветок, фонариком и лАмпочек посвящается )))
Я любитель локального света, я не люблю большие лампы рассеивающие свет куда попало, люблю направленный свет. Всю технику стараюсь снабдить таким светом, системник пережил моддинг, как елка новогодняя, компьютерный стол с подсветками, дошла очередь и до принтера... Надоело тягать лампу дабы заглянуть в принтер, дабы что-то протереть, глянуть уровни в капсулах и т.д. Да и доставать фотки в темноте из выходного лотка не удобно, свет от компьютерного стола на принтер на попадает.

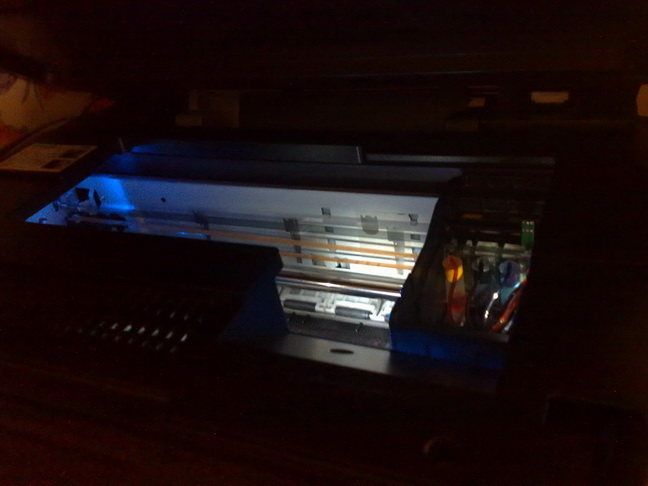

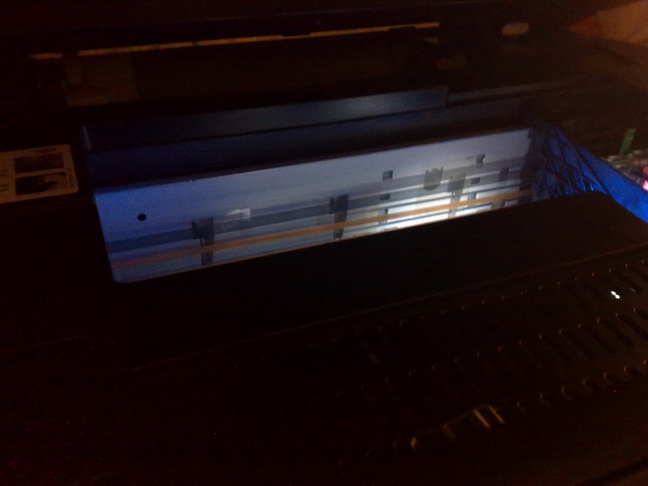

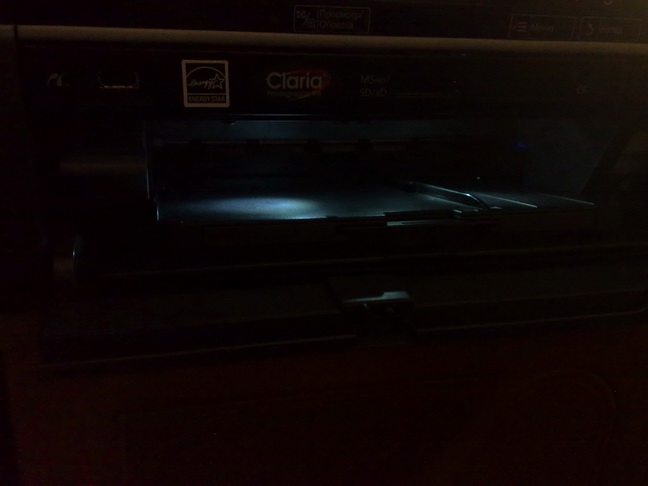

Задумано - сделано, выкладываю фотки на обозрение.



может со временем сменю светодиоды на более широкоугольные, для большей равномерности света

PhantomW12, неплохо питание отдельно или прямо из блока принтера? Просто незнаю на сколько можно просадить блок питания принтера по току?
Хотя для десятка диодов наверняка хватит...

Просто совет: если принтер печатает, то пусть. Понты совершенно не нужны.

ЮХа сказал:

При всем уважении, преследую не цель понтов, а именно практическую - подсветка для контроля и удобной чистки принтера.
А принтер(ы) печатает отлично и чего греха таить не без помощи ваших советов и форума!

Тама просто сверху принтера лампочку поставить. Чисто, по 220 вольт.
А если хочется понтов, то они могут быть безграничны.
При всём уважении

все это светиться от зарадки для мобильника! 400мА хватает на хорошие десяток довльно мощных диодов

Хотите, я вам расскажу как светодиодами освещать аквариум?
А принтер пусть печатает в темноте. :)

А если мозг включить и не флудить о понтах и зарядках от мобильника и аквариумах и прочей ереси, то можно всё весьма красиво обрулить!
На моддинг наезжают те, кто узко ограничен в своём существовании и мировосприятии! Можно на Жигулях всю жизнь проездить и пи***ть на владельцев мерседесов в обвесе amg!
Кому лишь бы печатало, а у кого то стилистика жилых помещений и офисов и чувство прекрасного живёт внутри и печатать при этом должно ещё не просто, а красиво:)))

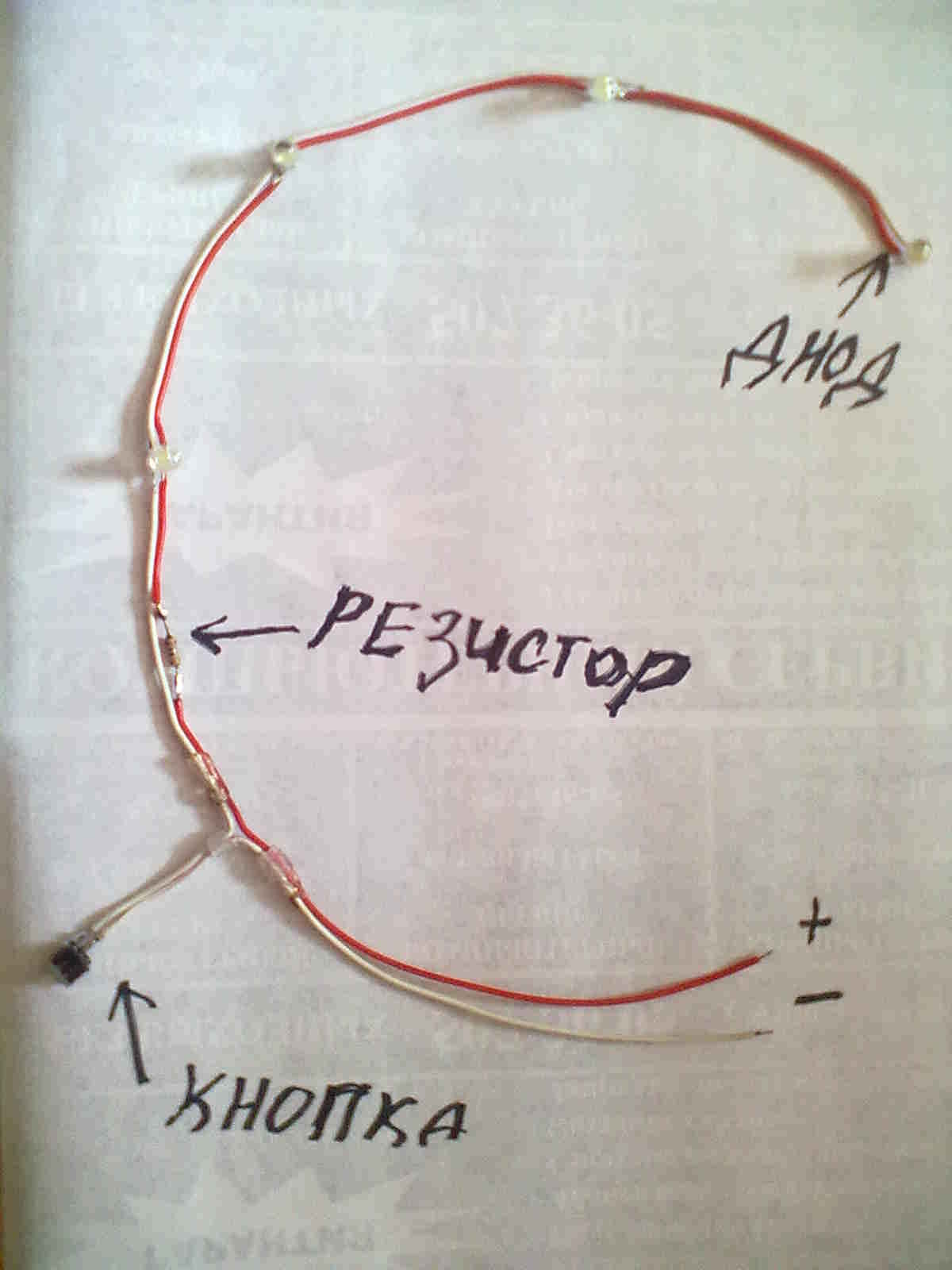

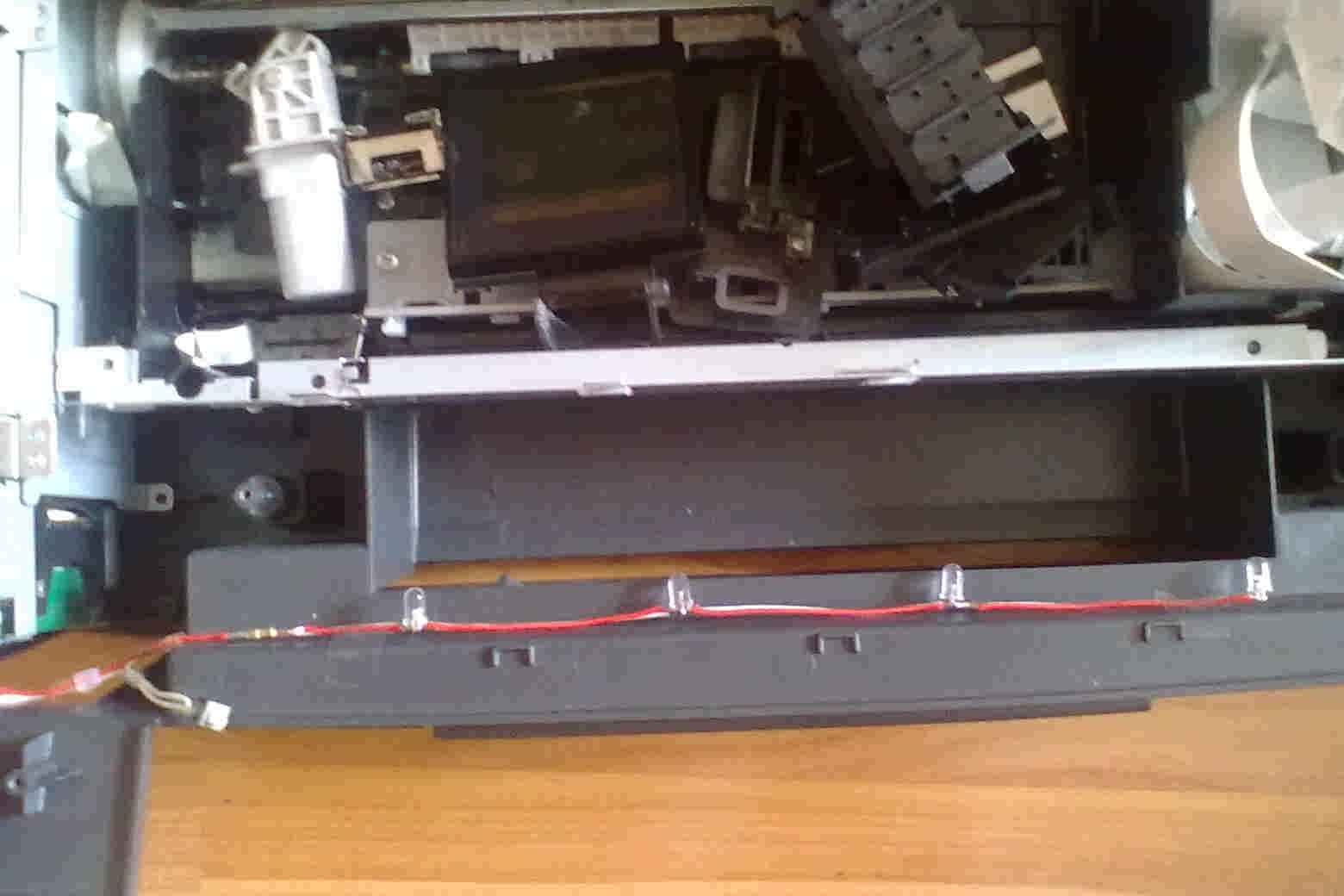

Короче к делу! Разбираем принтер и вооружаемся тестером...ищем 5В!Владельцам МФУ с панелью для подключения внешних USB и прочих флешек повезло прям сразу:))) распаиваем колодку идущую от мамки на платку с разъёмами для внешних накопителей(колодка имеет 4 провода - два крайних из которых несут в себе 5В) или по той же схеме распаиваем сам порт USB! Далее в параллельной последовательности ваяем гирлянду из светодиодов и при необходимости подбираем резистор. Термопистолет, фольга и прямые руки творят чудеса:)))
Для владельцев принтеров без панели внешних накопителей, нужно обратиться к блоку питания принтера и к тому же тестеру! Вопрос часа и огромного количества открытых ртов приходящих в гости)
ЗЫ: при подключении флеши - общей просадки напряжения обнаружено не было и пол года практики закрепили результат. Подсветка отключаема микриком во внутренней полости выходного лотка(свеху).


PS: Извиняюсь за размер и качество фото. (правила вашего форума и видимо отсутствие интернета в некоторых уголках нашей страны).
В личке отвечу на любые вопросы и помогу с реализацией к конкретной модели.

Выложи нормальные фотки. Во-первых, чтобы что-то было видно, во-вторых красивые.
Если не знаешь как сделать такие и до 100 кБ - выкладывай какие есть - обработаем сами.
Просто толку от этой фотки - ноль. Давай нормальные фотки - обработаем и выложим вместо этой, на которой ничего не видно.

Сейчас светодиодов развелось..... Поле для фантазии:-) На автомобили уже лепят мировые бренды где нужно и где не нужно - на скорость не влияет, а вот производитеели принтеров чет этот вопрос игнорируют:-)

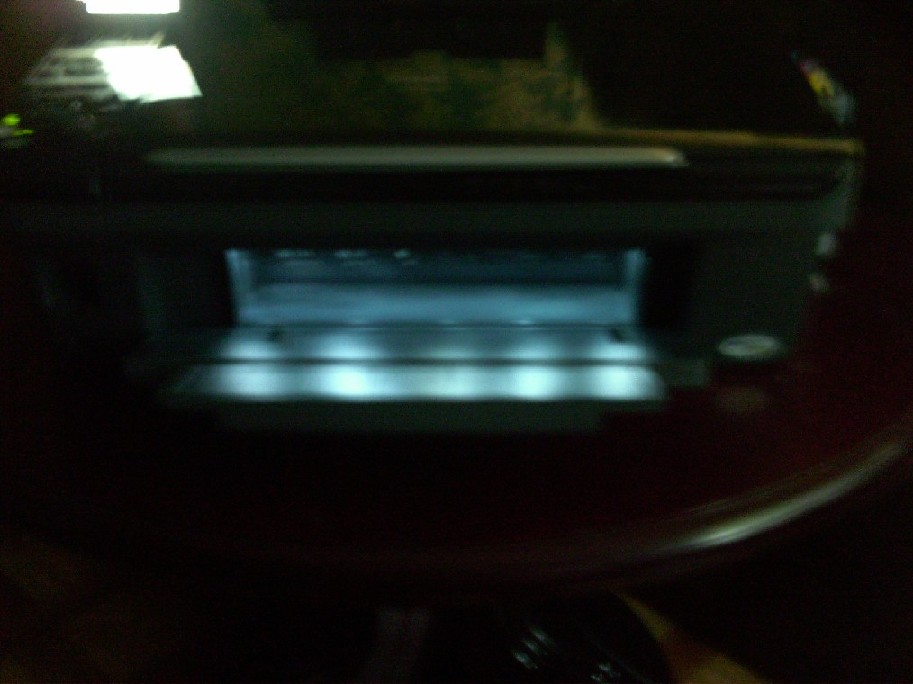

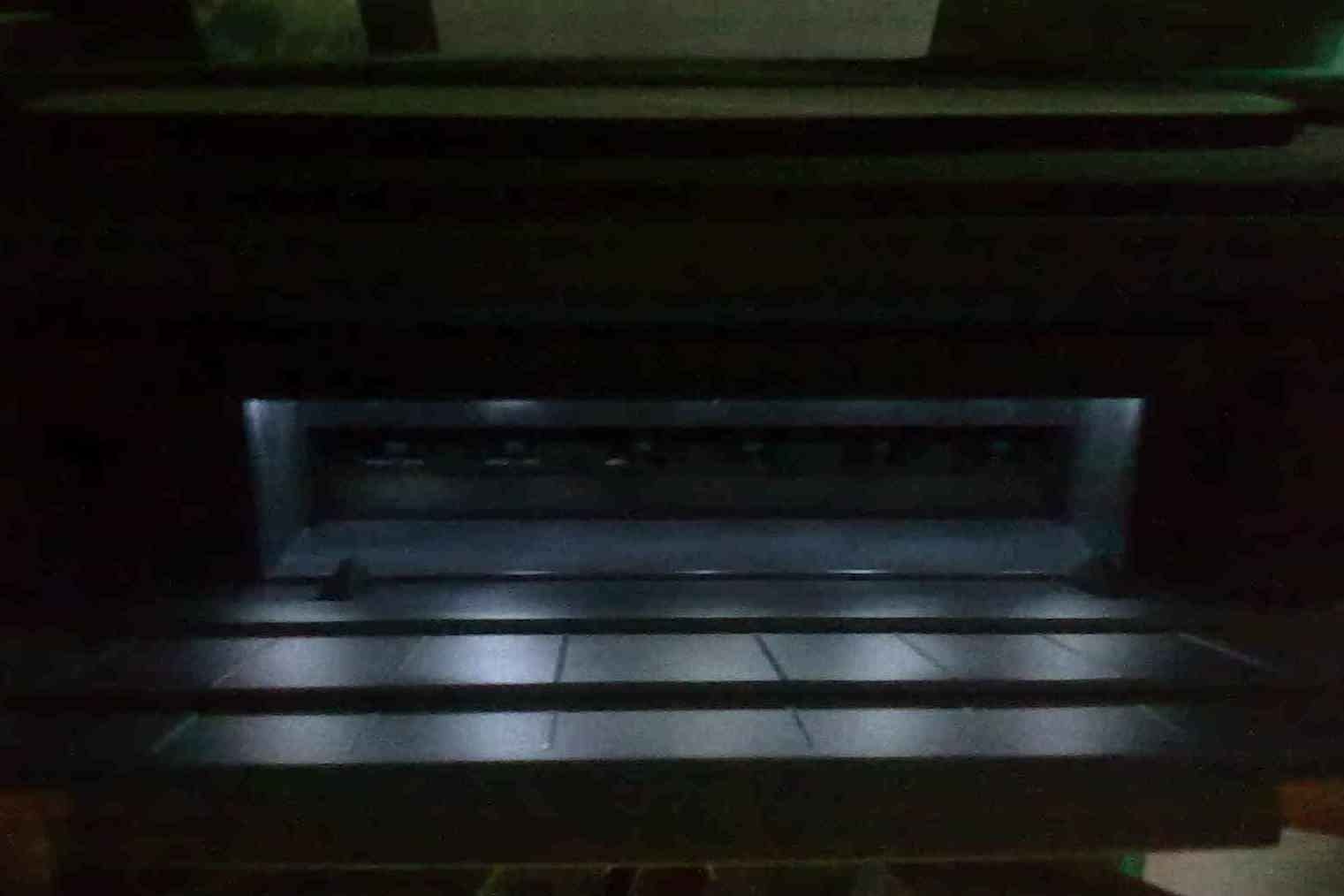

А что там видно должно быть?))) Принтер ночью в тёмной комнате...светиться:))))
Работать с редакторами вроде тоже не разучился. Спасибо конечно за помощь:)
Вообщем на картинках всё видно!

PS: главное использовать 1.5V светодиоды иметь прямые руки.
Для тех, кто боится общаться с мамкой принтера и сцыкует что либо спалить, можно запитать цепь от заднего входного порта USB принтера (распиновка в поисковике ищется).
Удачи!

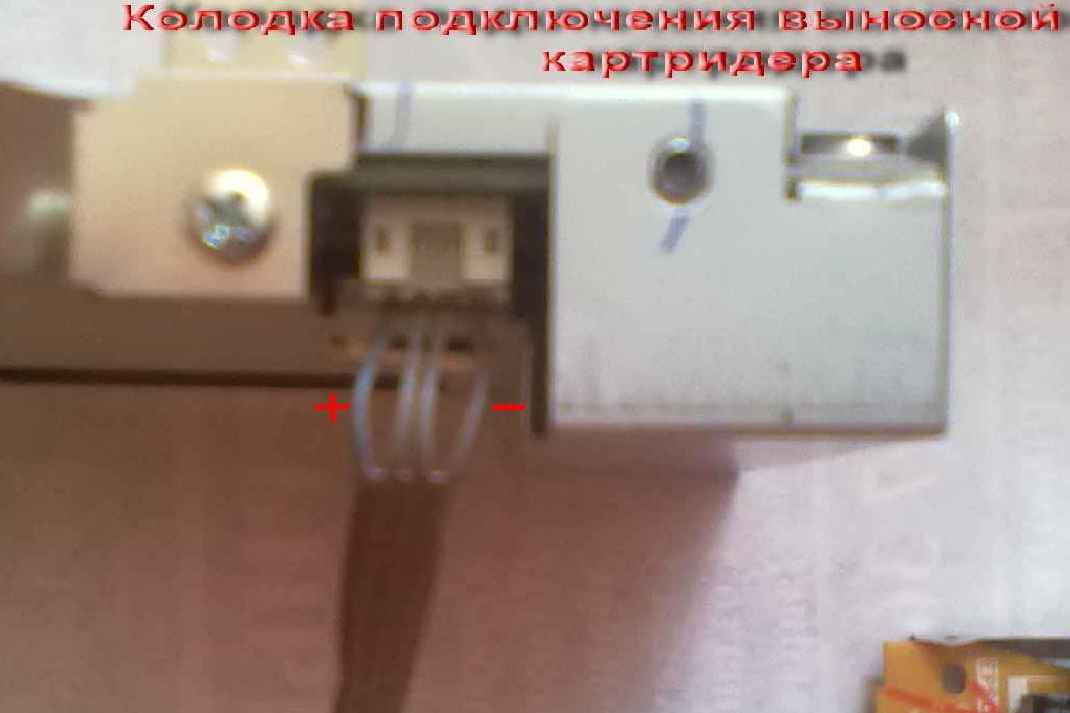

Вот кстати та самая колодка материнской платы идущая к разъёмам внешних накопителей.

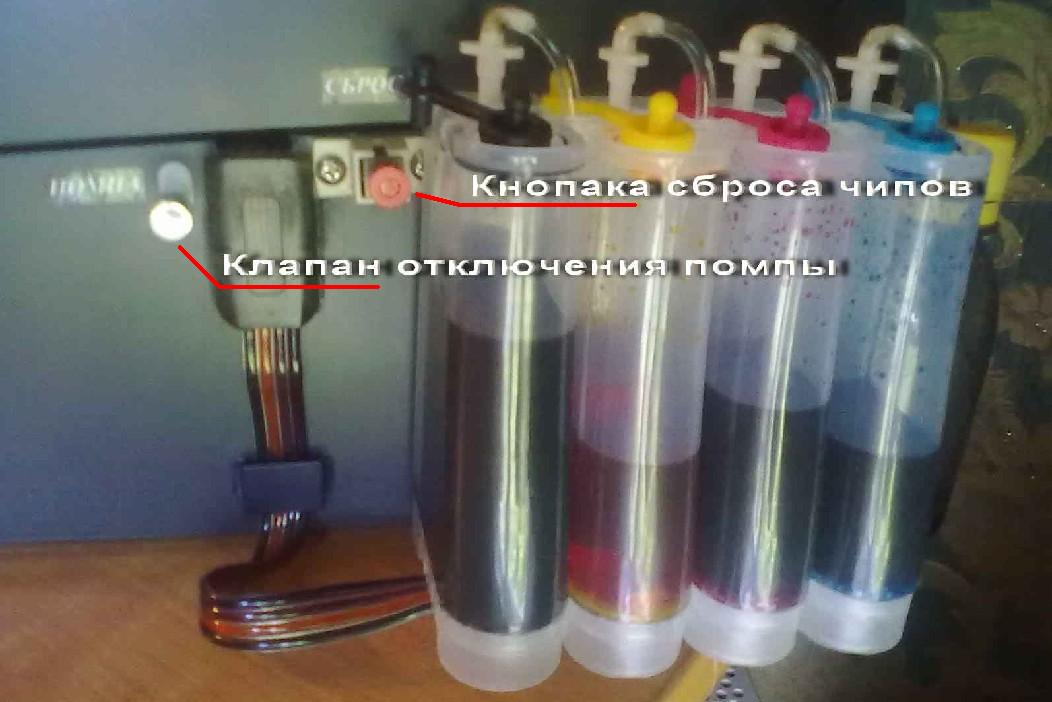

И боковая стенка принтера с выведенной кнопкой обнуления чипов и клапаном отключения помпы.
Сейчас в свободное время занимаюсь внедрением датчиков в доноры и выводом световой сигнализации для каждого цвета на переднюю панель принтера.
Закончу...поделюсь опытом:)
