Epson L800 по центру широкая область с другим оттенком

|    Сообщение #1 Отправлено 06 июля 2019 - 19:43   Sveterkom

Доброго времени суток!

Имеется необычная проблема при печати. К примеру отправляется на печать задание в виде изображения с текстом. Так вот само изображение именно в определенной области оказывается с другим оттенком, да даже можно сказать с другим цветом. Серая заливка в той области становится синей. Граница у этой области четкая.

Область дефекта занимает весь центр листа и вроде как начинается не с самого верхнего края, а чуть ниже и заканчивается не доходя до нижнего края.

Но такой дефект на первых 3-4 листах не проявляется, только потом.

Дюзы все в порядке.

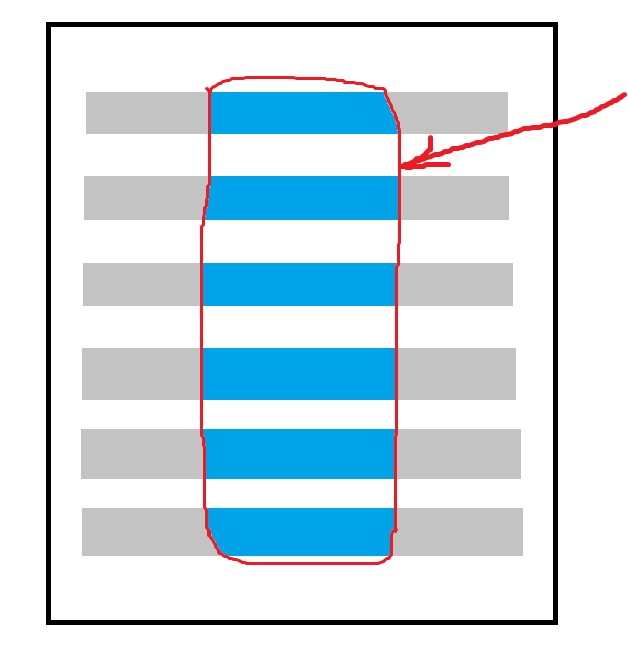

Нарисовал примерную схему проявления дефекта:
Прикрепленное изображение: А4.jpg

|    Сообщение #2 Отправлено 06 июля 2019 - 19:46   Роман67

Значится так ! Согласно правилам форума выкладываем два скана тестов ( дюз и режимов печати ) и скан проблемы !
Кому суждено быть повешеным,тот не утонет! Если просвистела , то не моя ! То , что вы на свободе - не ваша заслуга , а наша недоработка!
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .

|    Сообщение #3 Отправлено 07 июля 2019 - 11:09   olegkid

Sveterkom, перед тем, как всё это делать, прочистку ПГ не производить.
В настоящем - Epson L810, L800. Оригиналы.
Epson T50, СНПЧ - CHERNIL.NET, чернила - INK-MATE EIM 290 - в прошлом.

|    Сообщение #4 Отправлено 07 июля 2019 - 16:24   Sveterkom

Пока есть скан распечатки:
Прикрепленное изображение: SAVE_20190707_201840.jpeg

На экране сотового телефона на этом скане хорошо видна эта область, а на моем ноуте она плохо видна, если вам будет не видно, то с телефона посмотрите.

|    Сообщение #5 Отправлено 07 июля 2019 - 16:36   MaK7

Тест дюз и режимов печати где?
Без чистки, после простоя в час.

|    Сообщение #6 Отправлено 07 июля 2019 - 17:26   Sveterkom

Тесты завтра выложу

|    Сообщение #7 Отправлено 07 июля 2019 - 21:45   9999

Похоже на проблему с сигнальным шлейфом.

|    Сообщение #8 Отправлено 09 июля 2019 - 11:48   Sveterkom

Добрый день!

Как и обещал выкладываю скан тестов дюз и режимов печати. Но сразу скажу, что дюзы полностью все присутствуют и не косоструят. И в процессе печати не пропадают.

Еще кстати такой момент. Этот дефект присутствует по центру листа А4. Но если печатать листы размером 10х15, то этого дефекта нет.

Менял двигатель каретки, линейку-энкодер. Но всё так же.

http://rgho.st/8LrMTQyYC/image.png

|    Сообщение #9 Отправлено 09 июля 2019 - 12:14   Nikolai67

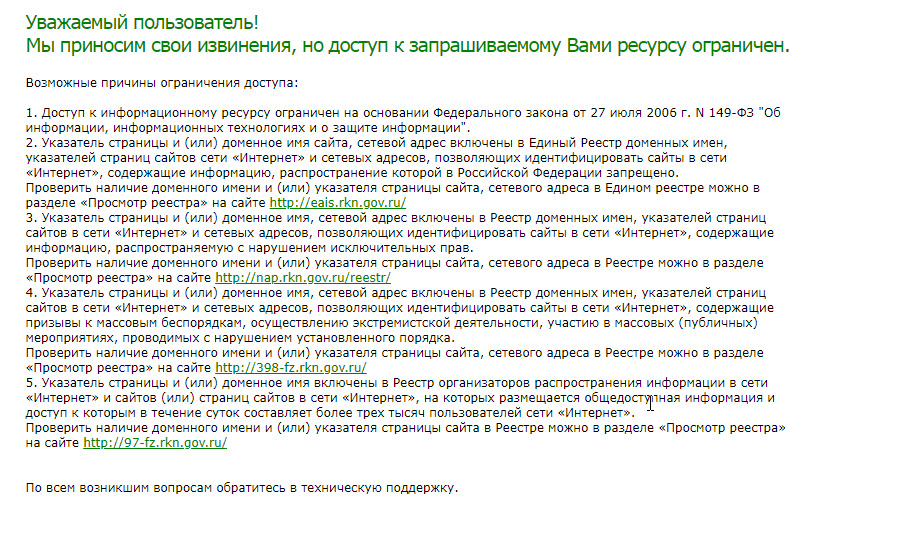

Sveterkom, по ссылке вот что видно.

Прикрепленные изображения

  • Прикрепленное изображение: 2019-07-09_13-12-50.jpg

|    Сообщение #10 Отправлено 09 июля 2019 - 12:55   Sveterkom

Вот новая ссылка
https://drive.google...ew?usp=drivesdk

|    Сообщение #11 Отправлено 09 июля 2019 - 17:37   olegkid

что то практически ничего не видно, всё, что смог рассмотреть по тесту. это нет 6 строчки цвета 2-2. Вы энкодерную ленту протёрли (написано. что заменили), слева внутри принтера есть ещё круглый энкодер, что б до него добраться, надо снять крышку принтера. Подключать принтер к другому компу пробовали?
В настоящем - Epson L810, L800. Оригиналы.
Epson T50, СНПЧ - CHERNIL.NET, чернила - INK-MATE EIM 290 - в прошлом.

|    Сообщение #12 Отправлено 10 июля 2019 - 15:04   Sveterkom

Там на тесте все режимы присутствуют, просто на скане не видно.

К другому компьютеру подключал, всё тоже самое.

Боковой дисковый энкодер протирал.

На всякий случай проверил id головки, совпадает тем что записан в памяти принтера.

|    Сообщение #13 Отправлено 11 июля 2019 - 07:22   Sveterkom

Небольшое дополнение. Подкинул главную плату с другого принтера, дефект остался. Получается дело не в главной плате и всё что с ней связано (настройки, прошивка).

Еще такой момент. Если после долгого простоя включить принтер и начать печатать, то первые пару листов выходят без дефекта, потом начинается.

|    Сообщение #14 Отправлено 11 июля 2019 - 09:24   Sveterkom

Перекинул головку с этого принтера на другой, и на другом принтере отпечатало без дефектов. Так что дело не в головке и не в главной плате.

|    Сообщение #15 Отправлено 11 июля 2019 - 12:08   Alex Fox

Эл. шлейф головки?

|    Сообщение #16 Отправлено 11 июля 2019 - 13:34   9999

Сигнальный шлейф, я же сказал выше.

|    Сообщение #17 Отправлено 11 июля 2019 - 19:03   Sveterkom

Просмотр сообщенияAlex Fox сказал:

Эл. шлейф головки?

Просмотр сообщения9999 сказал:

Сигнальный шлейф, я же сказал выше.

Завтра проверю. А на практике были ли такие случаи когда обрыв в шлейфе давал такой дефект?

|    Сообщение #18 Отправлено 11 июля 2019 - 19:33   9999

Просмотр сообщенияSveterkom сказал:

на практике были ли такие случаи когда обрыв в шлейфе давал такой дефект?

На практике много чего было, даже повторения изображения (текста) через другие сопла ПГ, была и такая тема на форуме и тоже долго ни кто не соглашался, что дело в шлейфе, однако...

|    Сообщение #19 Отправлено 11 июля 2019 - 20:31   ЮХа

Интересно... Так-то все шлейфы достаточно хорошо закреплены и на мат.плате и на ПГ. Если только посерёдке протёрлись; Но это можно определить внешним осмотром.
Написанное выше - личное мнение писателя.

|    Сообщение #20 Отправлено 12 июля 2019 - 11:21   romanM

лопнул шлейф либо возле картки или где-то был залом и в итоге он лопнул, новые шлейфа именно головолчный
