Здравствуйте форумчане, прошу помощи!
Имеется МФУ WF-2540., после недельной промывки снятой ПГ различными жидкостями, окрыленный результатом появления всех дюз, установил ее в принтер. Принтер протестировался и я запустил тест дюз. Во время печатания теста был высокочастотный свист, не заметил когда он появился, но немного не допечатав до конца этот тест принтер отключился и больше не подавал признаков жизни. В итоге тестером звонятся между собой все 3 ноги обоих транзисторов, единственный пред F1 не звонится, получается все это вышло из строя?
Решил что залил ПГ и хотел его уже на свалку (хотя промывал ее максимально бережно и вроде ничего не залил, ну и ночь после промывки дал ей полежать просто так для уверенности), но наткнулся на статью по распиновке шлейфа ПГ этого принтера, в которой указаны какие контакты на шлейфе замкнуты у рабочей ПГ без КЗ. У меня прозваниваются как раз только те, что указаны! Т.е. ПГ поидее жива! Отвез принтер в сервис, там мне сказали "мы такой херней не занимаемся - перепаивать транзисторы/шифраторы неблагодарное дело."
Хочу заказать с алика транзисторы C6144//A2222, шифратор E09A7418A и пред /046701.5NRHF 1.5A (1,5A 32V) и перепаять это дело сам, надежда все же еще осталась...

Еще несколько вопросиков:

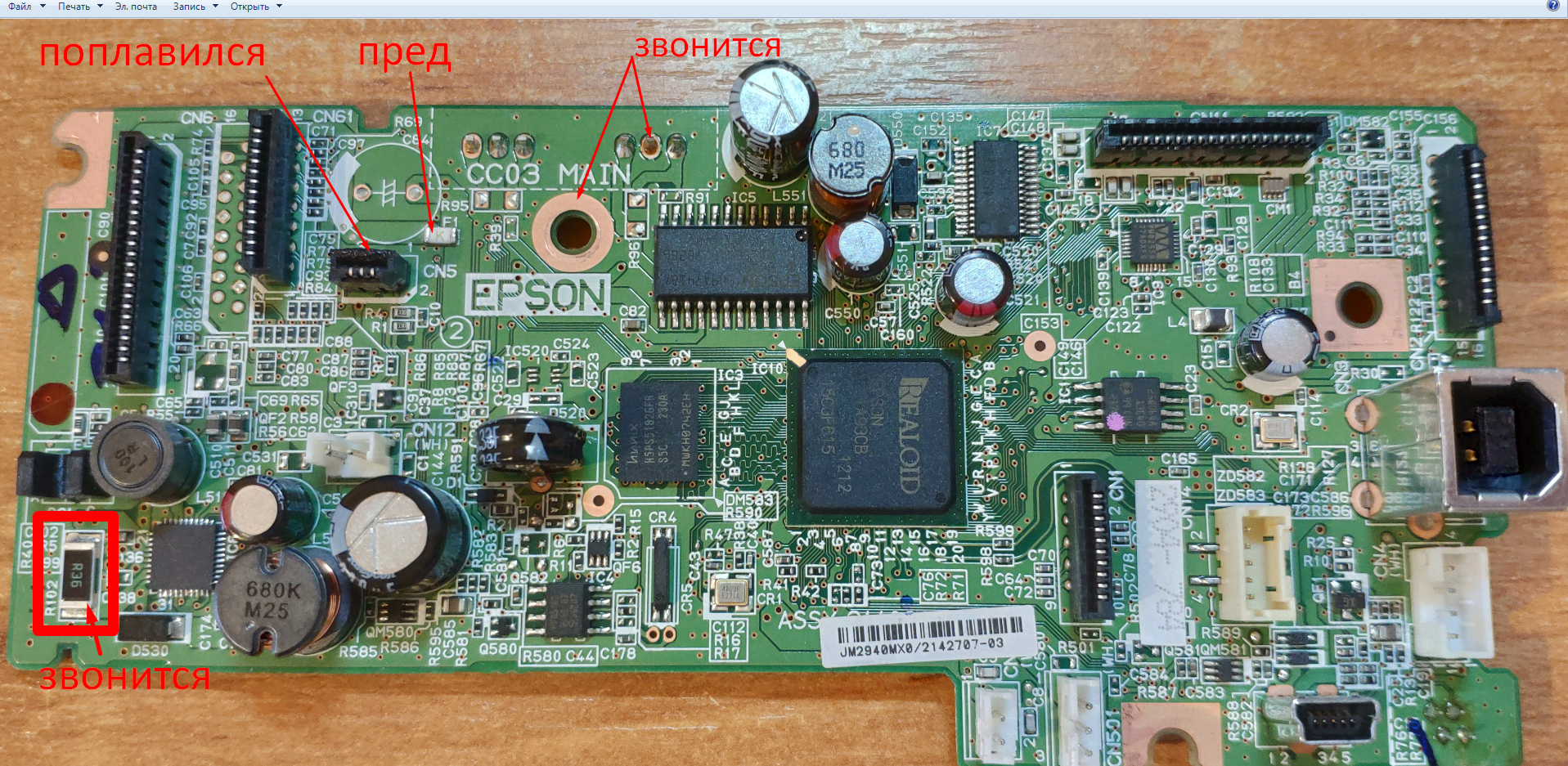

1. На плате есть две детальки с маркировкой "R36" (рис1) - они тоже тестером звонятся, так и должно быть?
2. При прозвонке ног транзисторов с местом крепления платы болтом, если я правильно понимаю - это "земля", одна нога звонится - (рис1), значит шифратор тоже в утиль?

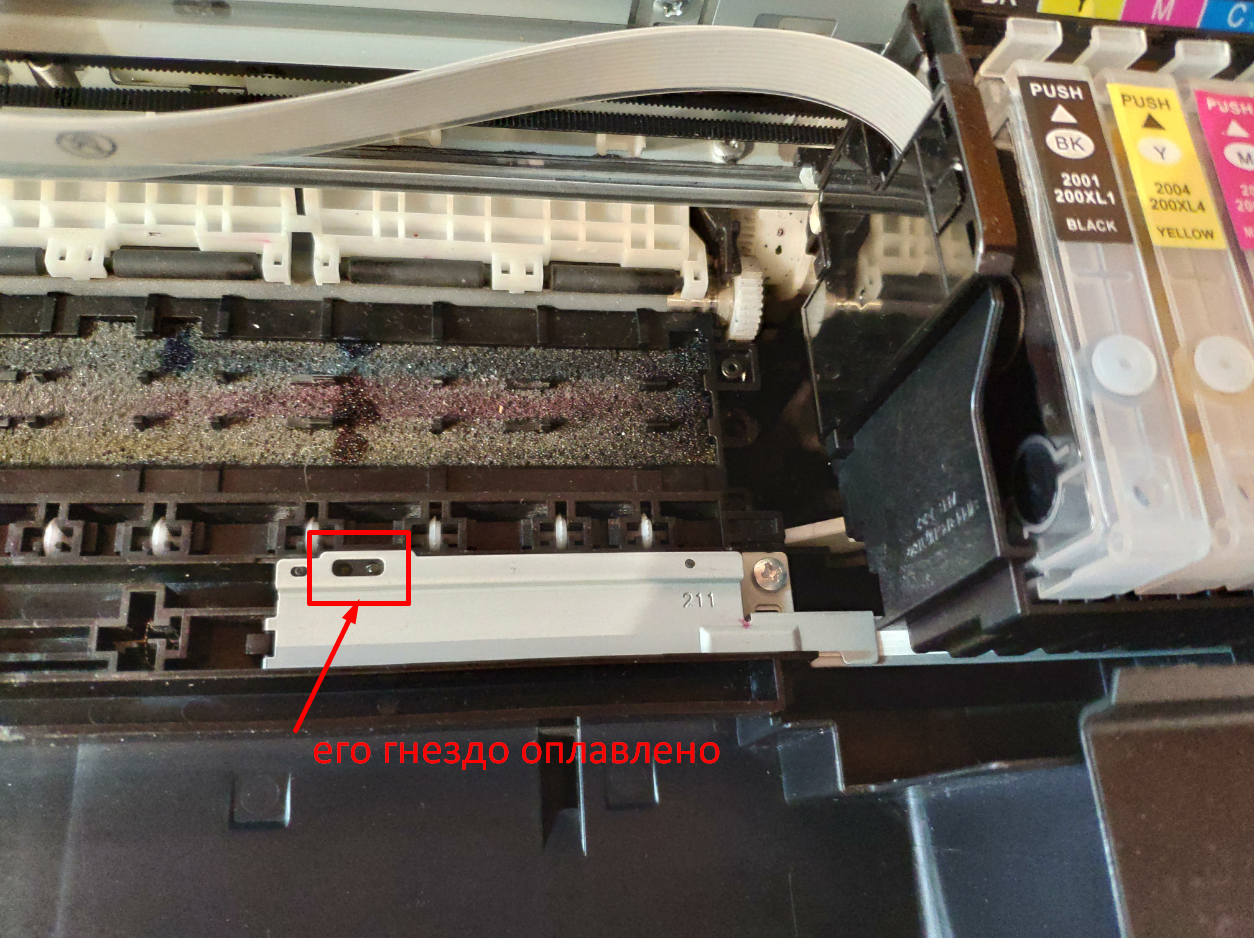

3. Почему-то оплавлено гнездо шлейфа датчика (рис1), сам датчик указан на рис2.
4. Принтер можно включить без подключенной ПГ? - после перепайки хочу исключить, что проблем помимо ПГ в принтере нет, и после этого запустить еще раз уже с подключенной ПГ.

astins сказал:

это смд резистор, 0,36 Ом.

astins сказал:

возможно.

astins сказал:

это же вы там че то делали, это датчик чернил в картриджах

astins сказал:

можно. обычно я так и дела, шоб проверить мать.

Anbel, Спасибо большое!!!
Буду заказывать детальки...

astins, дороговато будет.

Anbel сказал:

5 микросхем + 5 пар транзисторов + 100 предохранителей около 1000 руб выходит с учетом, что половина суммы за ускоренную доставку. Думаю можно поэкспериментировать. Если рассматривать новый, то это Epson, и хочу тогда уж 5-ти цветное МФУ с ПЗК. У Epsona 5-ти цветное МФУ нашел только в линейке XP 600/700/800 серий, а это 10-12 т.р за reffurbidhed с гарантией 18 месяцев. Но там меня смущает в плане надежности и обслуживания безигольчатая ПГ на резиновых уплотнителях с промокашками... Извиняюсь, если не совсем в тему, может у Вас есть опыт общения с такими устройствами? Как они себя зарекомендовали вообще? Может быть не стоит бояться таких ПГ?

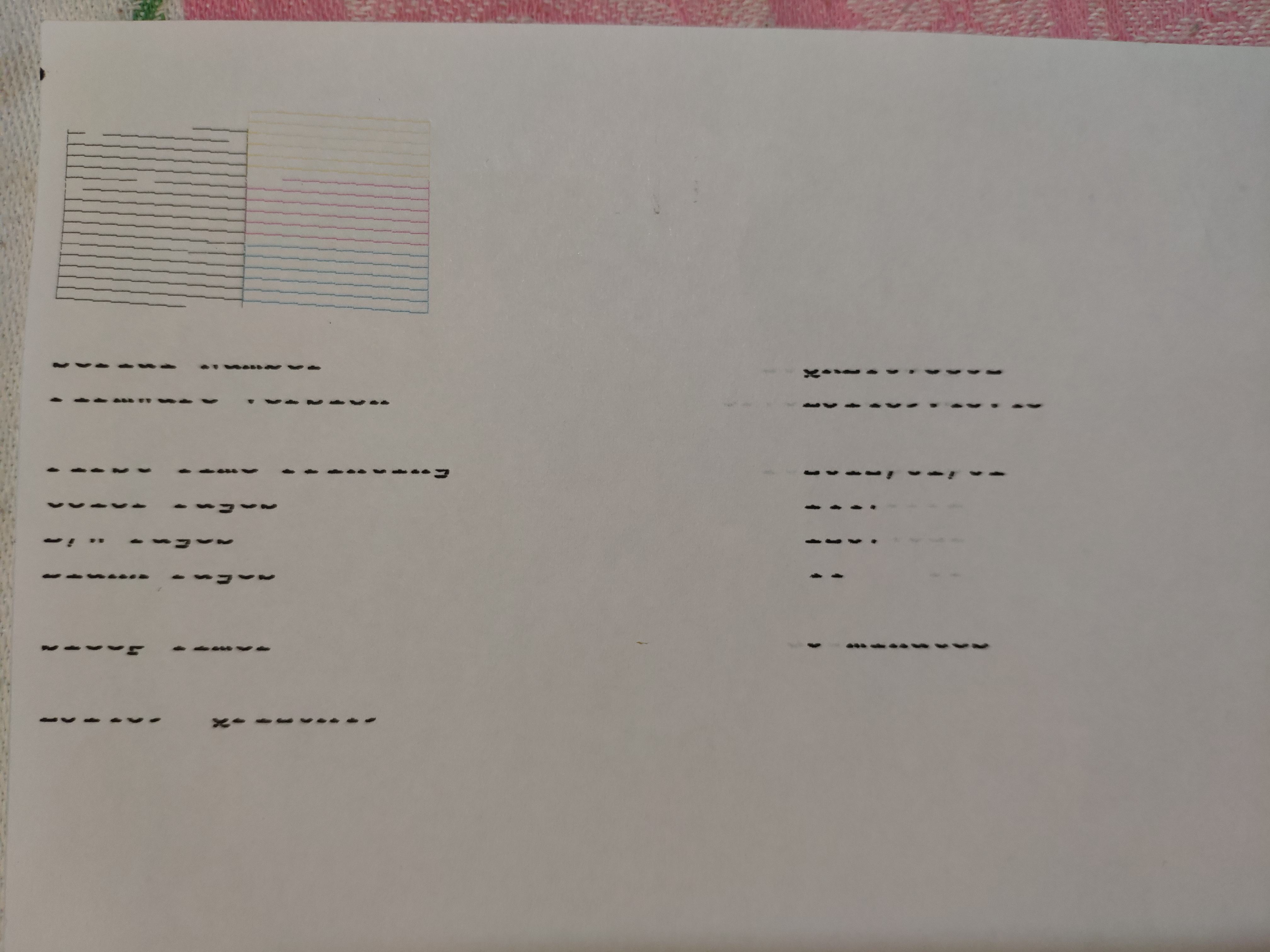

Приехали детальки - заменил транзисторы и предохранитель. После четырех программных прочисток ПГ в тесте дюз появились почти все цветные и черные дюзы. Но смущает как печатается текст. Изображение прикрепил. При работе такого большого количества дюз черного цвета, почему так мало видно от букв? Вообще может такое быть, чтобы в тесте дюз было их 100%, а при печати половины не было?

astins, Вы текст (не тест) отправьте на печать в режиме "наилучшее фото". В таком "режиме" при отсутствии части дюз печать боле-менее приемлемая. А при печати теста дюз - стандартная ситуация. При отсутствии даже нескольких дюз появляется явная полоска на тексте.

astins, отчет принтер печатает верхними дюзами, поэтому пока не восстановите все дюзы на черном, вот такая хрень и будет.
