Всем привет. Купил принтер Epson T50 с СНПЧ, не могу разобраться как сбросить уровень чернил.

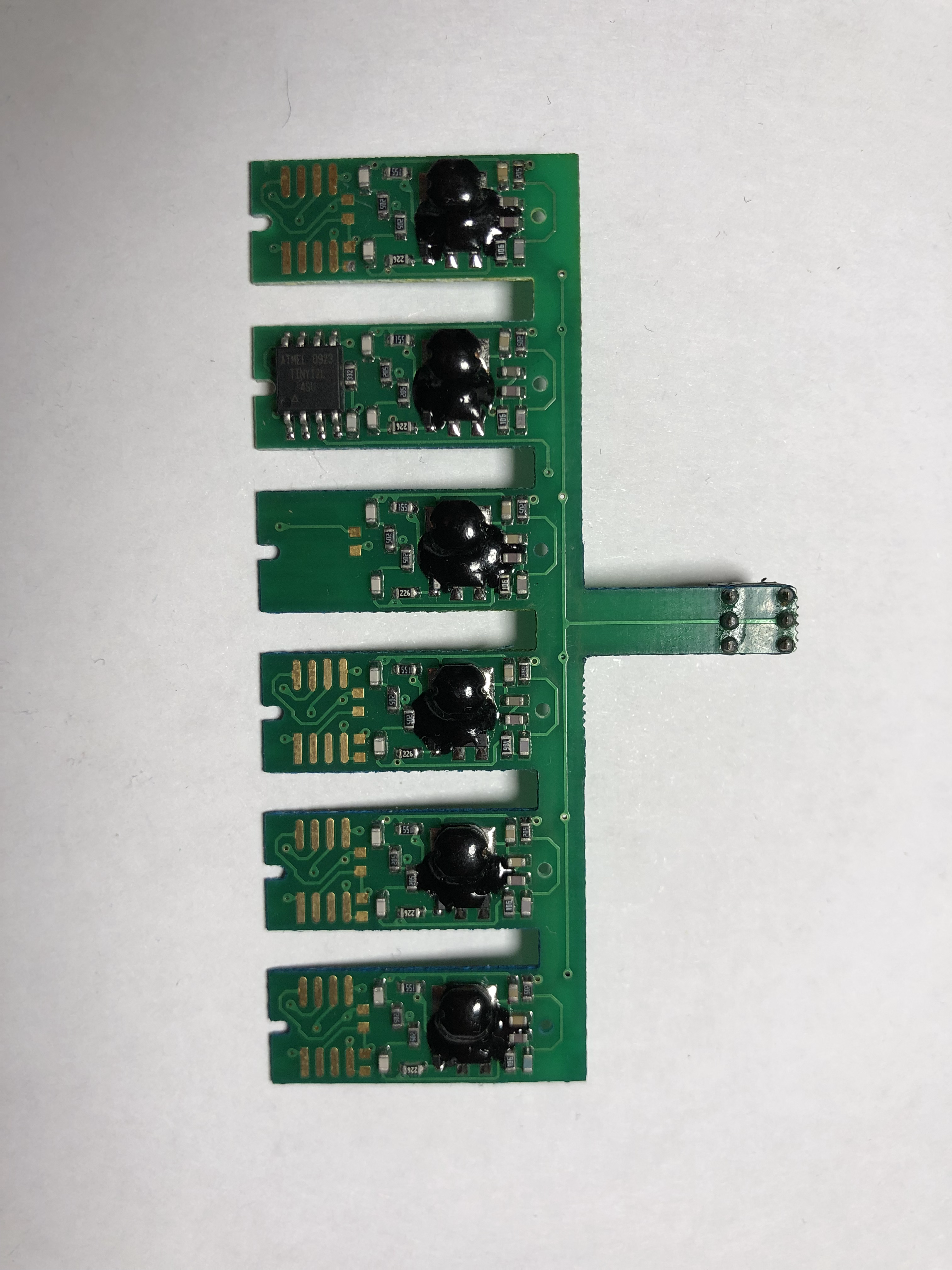

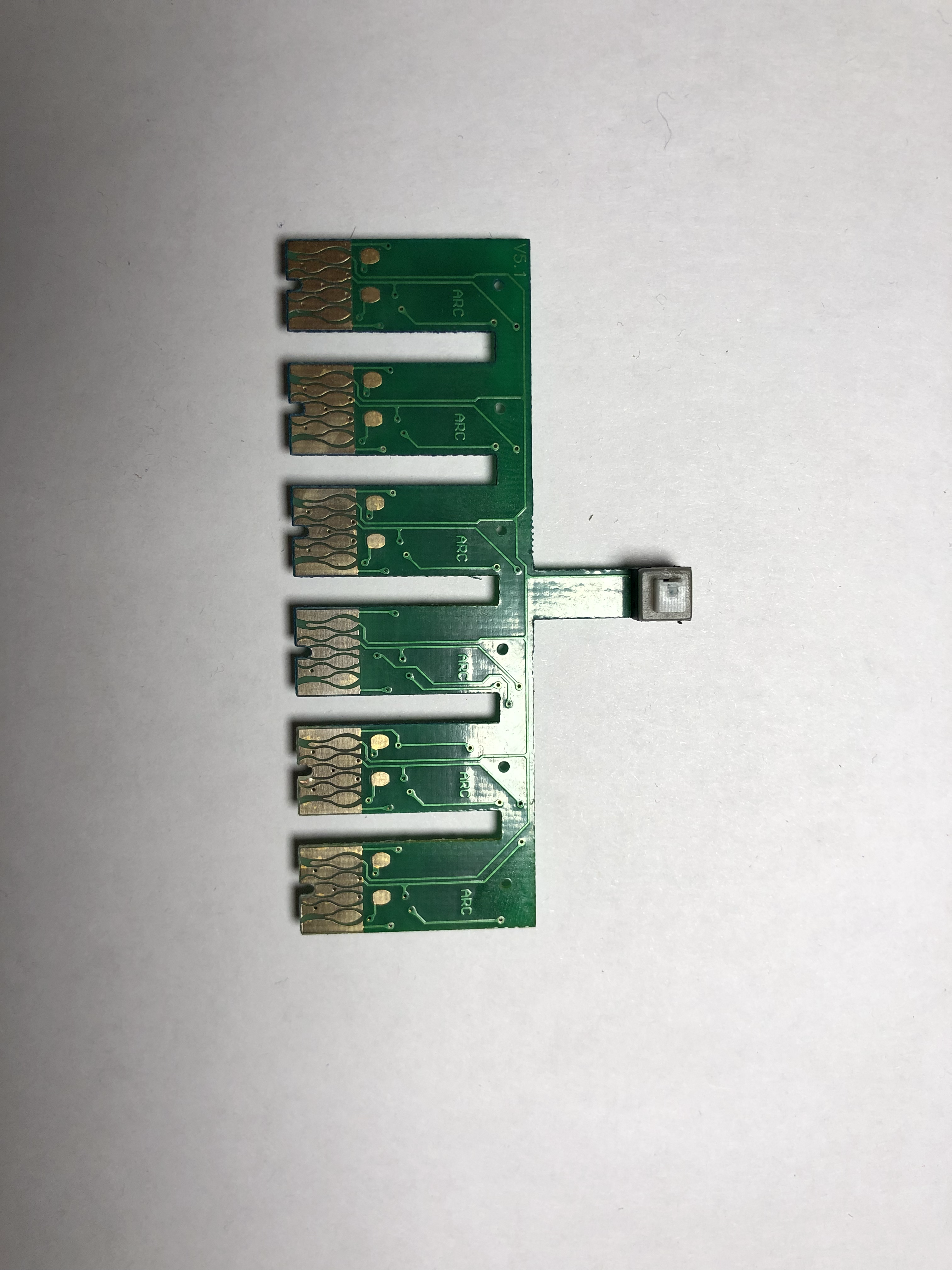

На принтере установлен такой чип:



ПринтХелп показывает следующее:

Кнопка не фиксируется, но возможно она сломана. Когда кнопка нажата принтер не видит картриджи.
На плате написано: ARC V5.1 и установлен контролер TINY12L

Перепробовал уже все стандартные способы. Последняя надежда на вас )

Кнопка не должна фиксироваться.

Проделывал такую операцию раз 20. Пробовал зажимать на разное время, не помогает. Уровень чернил не меняется.

Когда покупал проверял ? Возможно планка от Epson P50

Он печатал до того момента пока не закончились чернила

Может есть способ сбросить чип напрямую? Перепрошить или подать сигнал на сброс с помощью ардуино ?

Кнопка живая?

Да, проверял прибором. Срабатывает нормально.
Принтер реагирует на нажатую кнопку.
Если зажать кнопку, принтер перестаёт видеть все картриджи.

Нашел в продаже плату как у меня. http://www.bestink.r...0826-p-830.html
Если я правильно понял инструкцию, нужно нажать кнопку на 1-2 секунды в момент когда каретка находится в позиции замены ? У меня такой вариант к сожалению не работает и я уже голову сломал пытаясь разобраться в чем дело)

Проверил цепь от кнопки до tiny12l. Вроде все ок.

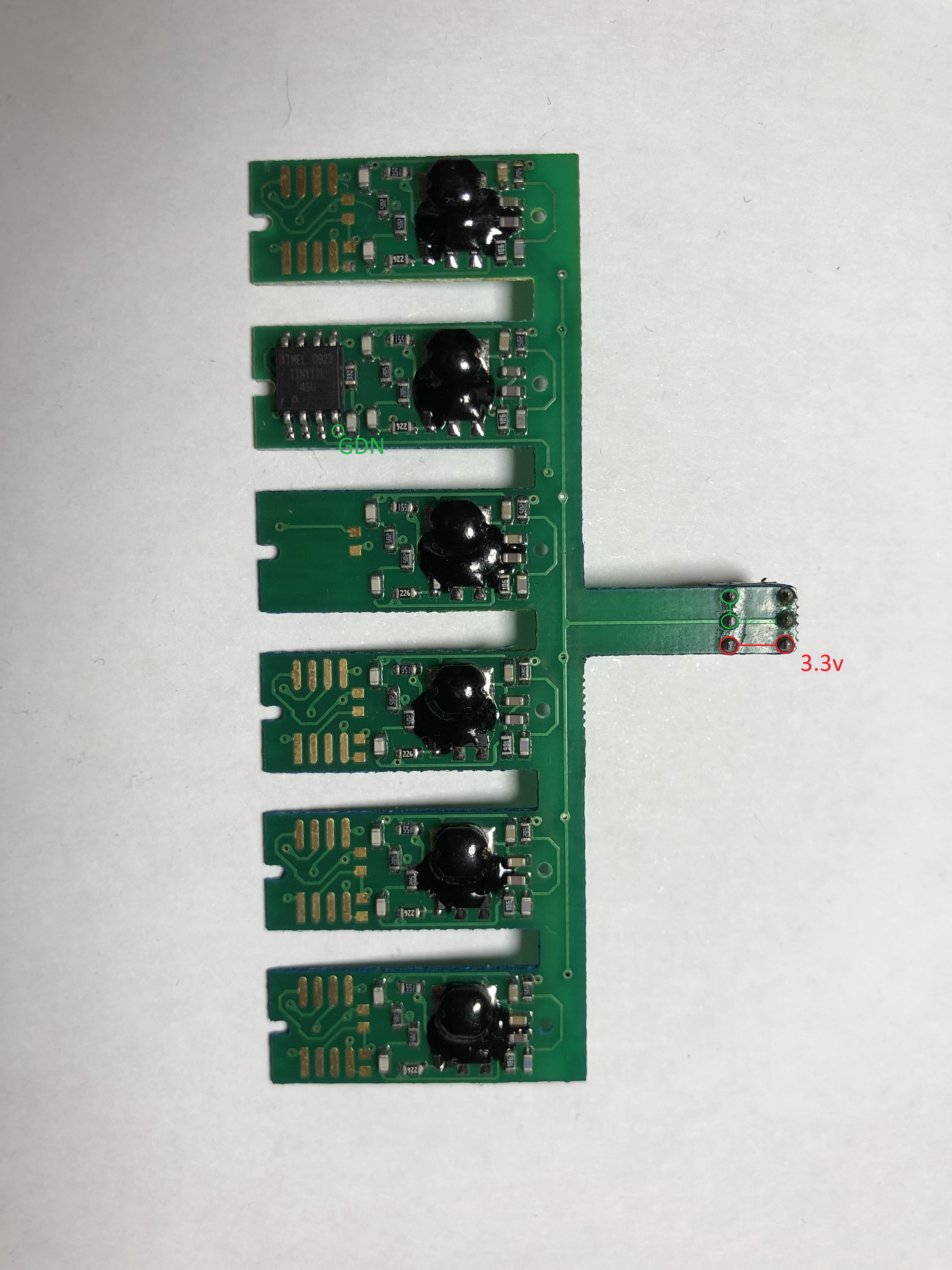

При нажатии на кнопку мы подаём 3.3v на tiny
4 pin 3.3v
2 pin 3.3v->кондер
8 pin 3.3v->кондер->резистор

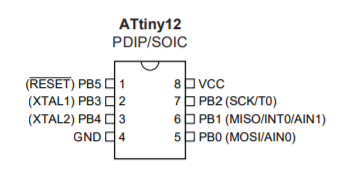

распиновка tiny12:


Как я понимаю плата работает, но не сбрасывает уровень чернил. Это может быть по вине принтера? Если например глючит датчик крышки это может влиять на сброс ?

Подскажите, когда на плате не пашет 1 цвет, принтер показывает что картриджа нет или что цвет закончился ?

Восполнил еще 1 момент. Я сбрасывал счетчики отработки. Это могло повлиять ?

Может быть проблема в кнопке "капелька" ? У меня кнопка подачи бумаги ведется себя также как и капелька. Это нормально ?

Я ошибся с распиновкой. Там получается следующее. Когда каретка находится в положении замены картриджа имеем следующую картину при нажатой кнопке:


В остальных положениях каретки, кнопка просто замыкает все выводы.

Реально найти прошивку и прошить эту плату ?

Выпаял tiny, подключил к программатору, она само собой не читается и из нее достать прошивку не представляется возможным.
Может кто знает как можно на заблокированной tiny сбросить eeprom ?

Проще купить новый чип на СНПЧ .

Да я уже решил переделать его в l800, но нужно ждать пока чип памяти приедет. Пока едет, пробую понять, что не так к этим авточипом.

Сбросился светло голубой цвет, но я не представляю после чего. Я проделал такое количество манипуляций и не мониторил цвета которые и так были.
