Всем привет. У кого есть возможность снять размеры с шестеренки сервисной станции плоттера HP DesignJet 110 plus?

Была утеряна шестеренка из сервисной станции, находится в середине передаточного звена (помню, что в виде грибка она выглядела, т.е. шестеренка на оси, торчащей только с одной стороны).
Хочу напечатать новую, опыт и оборудование есть, нужны только размеры, а именно:
1) Наружный диаметр (измеряется штангенциркулем или на крайняк линейкой)
2) Число зубьев
3) Толщина шестерни
4) Диаметр ступицы (оси).

Благодарю всех за ранее.

5) ещё габаритный размер

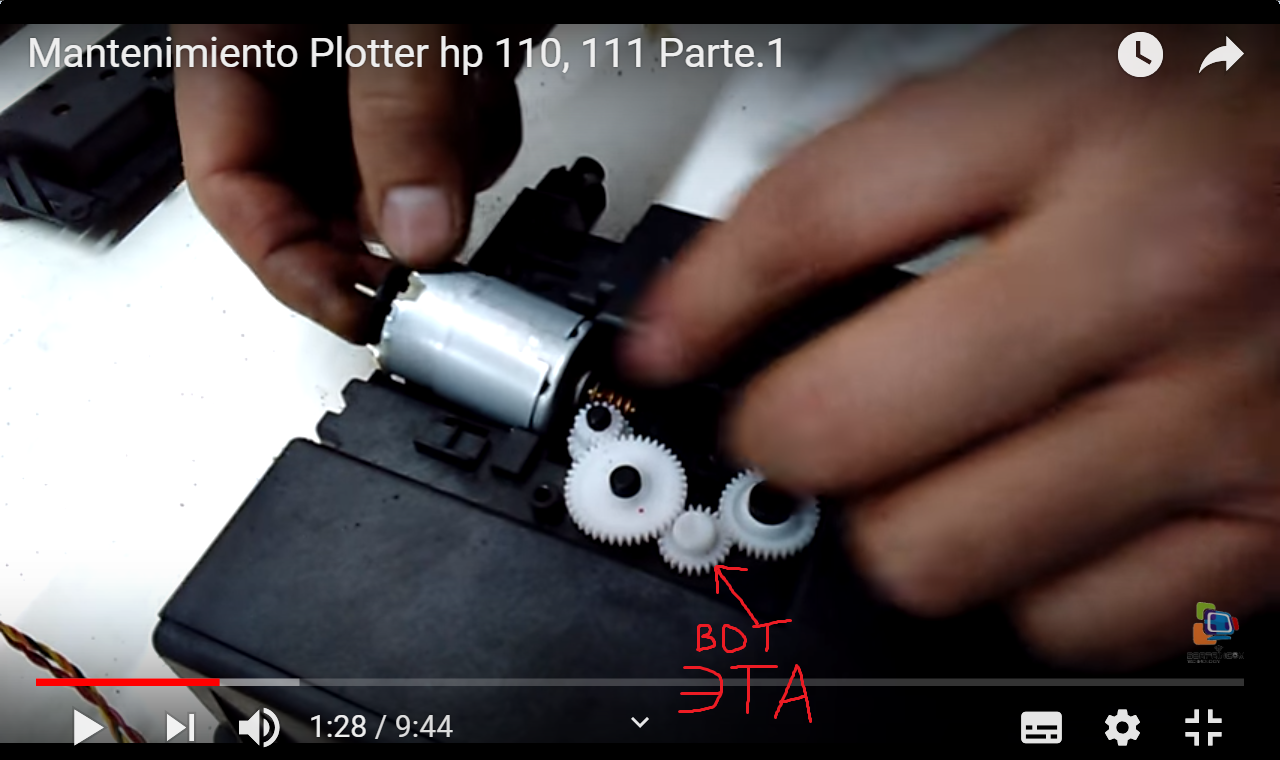

Вот нашел фото этой шестеренки.
Блин, люди, помогите пожалуйста, а???
Залезть посмотреть делов на 20-30 минут.
Или ни у кого уже нет таких плоттеров?

еще актуально?

Да актуально. Он печатает с похожей шестеренкой, но у нее одна часть отломлена и поэтому при включении и перед первой печатью трещит очень громко.

Короче, да, очень нужно. Заранее СПАСИБО!

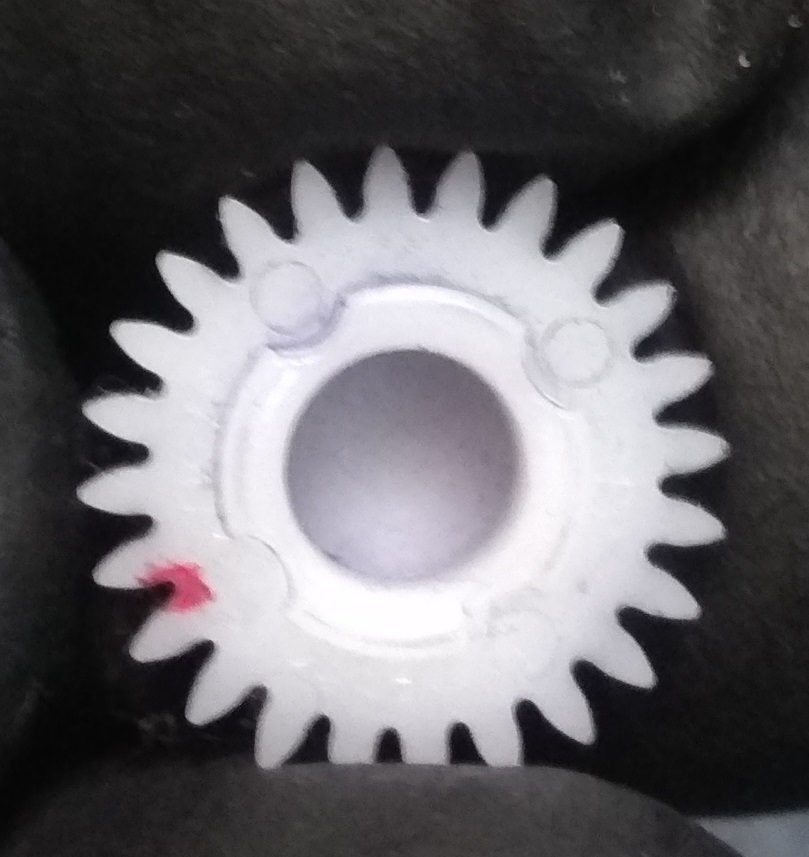

число зубьев - 24

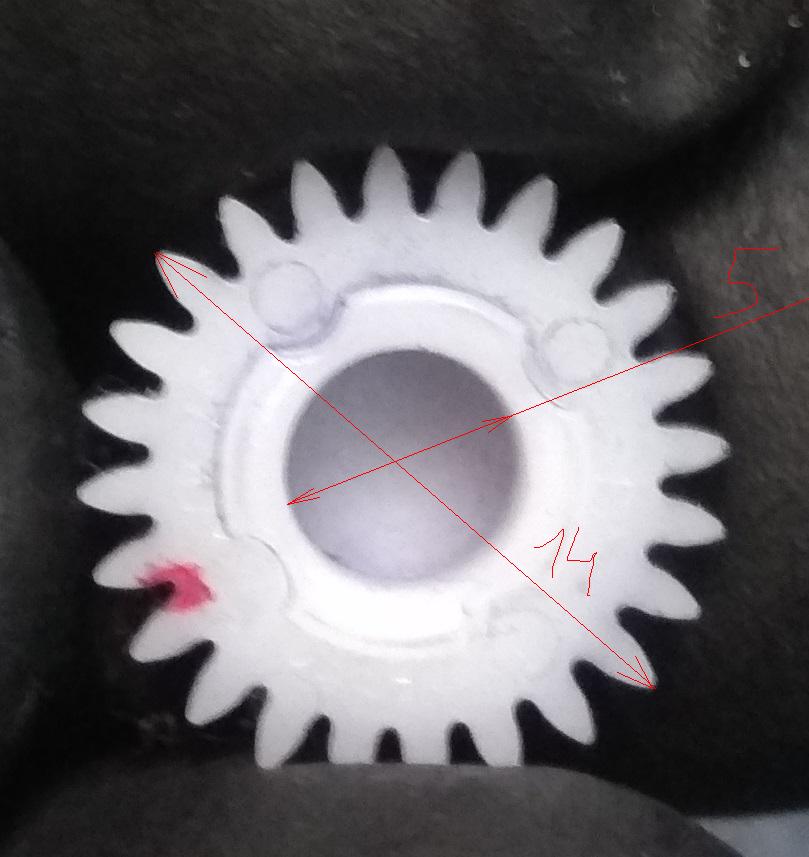

диаметр - 14,0 мм
толщина шестерни - 2,3мм
внутр.диаметр - 5,0мм
внутр. высота - 5,0мм
наружн.высота - 6,8мм
диаметр втулки наружный (то, что над/под шестерней)- 7,9мм
диаметр верхнего уступа - 7мм
наружная высота без уступа - 5,9мм
наружная высота по шестерне без уступа - 5,2мм

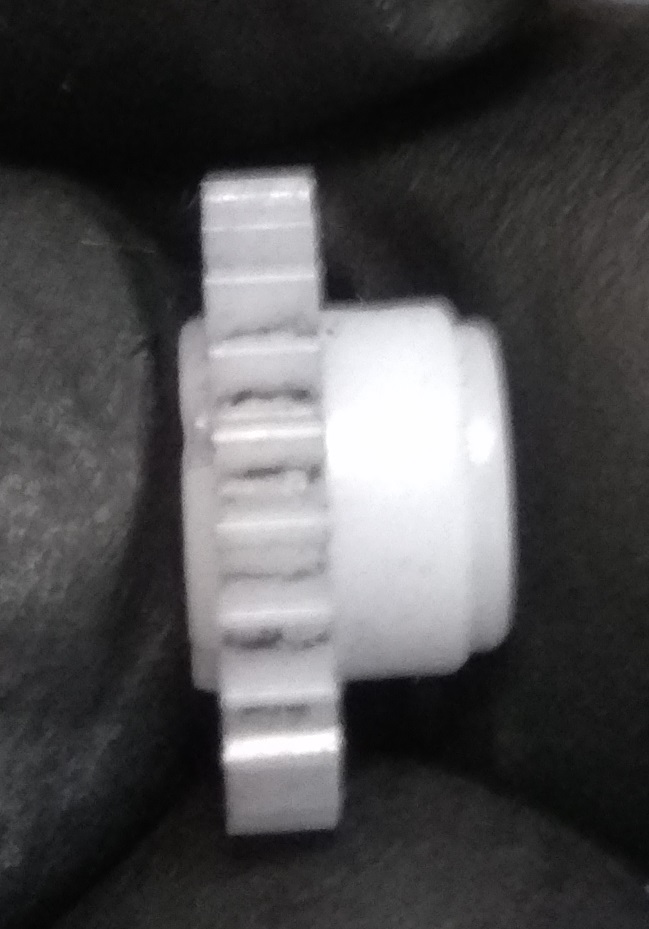

шестеренка в хорошем состоянии, люфт на оси минимальный, имеет довольно сложную форму, см. фото сбоку
на фото видно, что втулка сделана отдельно, а шестерня отдельно, а потом насажена на втулку

Огромное спасибо!

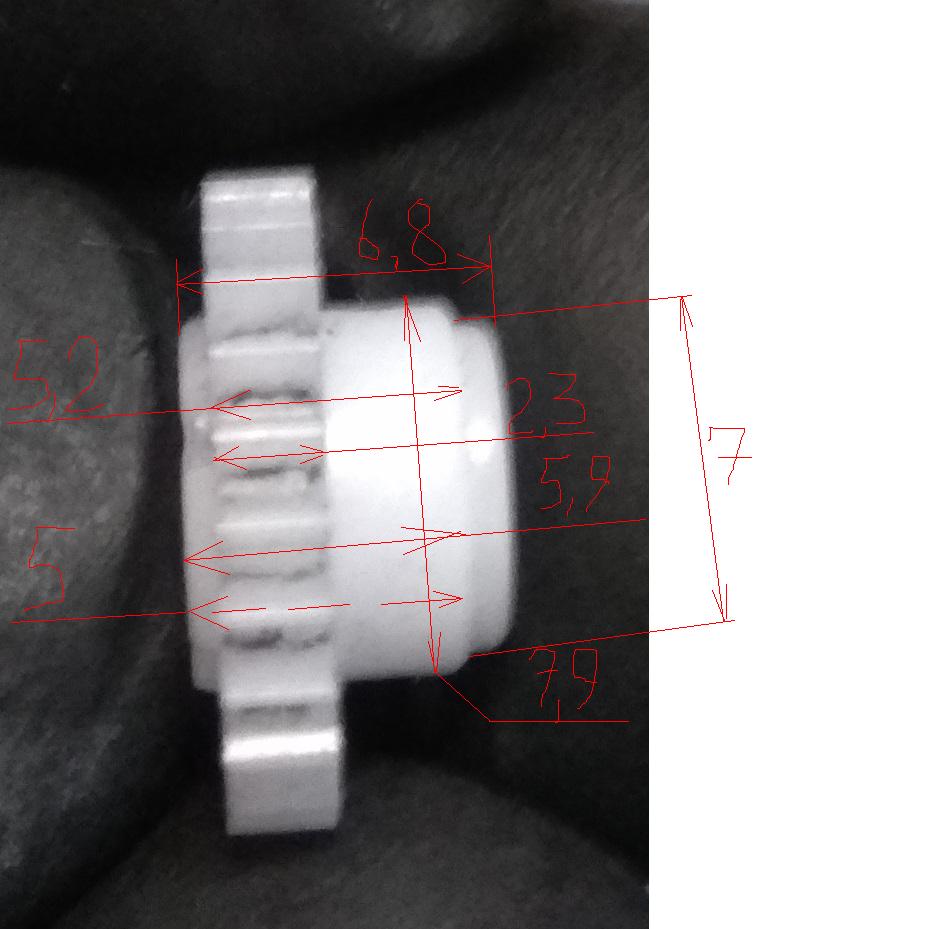

Надеюсь, я правильно понял указанные размеры?



И еще: этот выступ на что-нибудь влияет? Или он для красоты?

да все так, на что влияет уступ? единственно, что приходит на ум - это уменьшение площади трения о крышку, думаю, что запросто можно обойтись без него, равно как и аналогичный уступ под шестеренкой, чтоб шестерня не терлась о корпус сервисного блока.

У меня есть все шестерни , могу выслать.

Roman HP, спасибо за предложение, но всё же попробую напечатать, вот только текущие дела утресу и возьмусь за пенсионера ))
