Да, понятно, что эти принтеры уже устарели.
Но тем не менее для общего понимания устройства работы оригинального картриджа подойдет. В свое время, когда начинал их заправлять (оригинальные картриджи) очень неудобно было делать это снизу - иногда подтекали чернила, да и долго (даже уже подготовленный закрой пробочкой, помажь вокруг клеем (что б не подтекало), подожди когда высохнет).
А про верхнюю заправку находил только один материал (правда на нескольких сайтах), то там другой картридж был, да и резюме в конце статьи: это хрень и работать не будет.
Решил сам докопаться до истины, что бы понять есть смысл пробовать заправлять сверху или нет. Хотя чернилами вряд ли (есть ПЗК), а вот для промывки почему бы и нет...
Боковая стенка снялась легко (она на защелках). Пленка была очень хорошо проклеена по ребрам - еле отодрал.

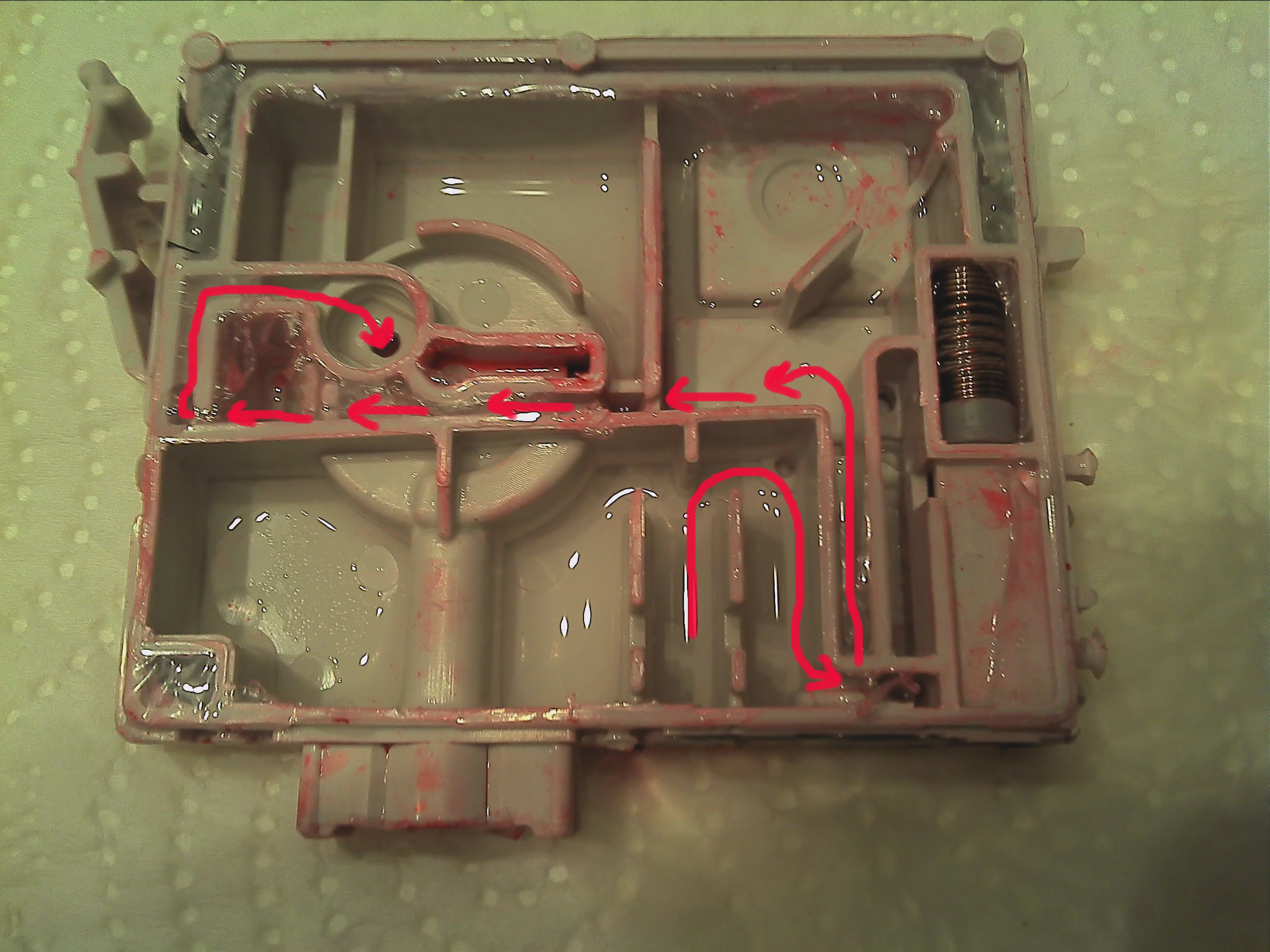

Путь поступления из нижней камеры (куда собственно и заливаются чернила шприцом при перезаправке оригинальных картриджей снизу) прослежен - все на фото (в перегородках небольшие вырезы, где то 1х1 мм).

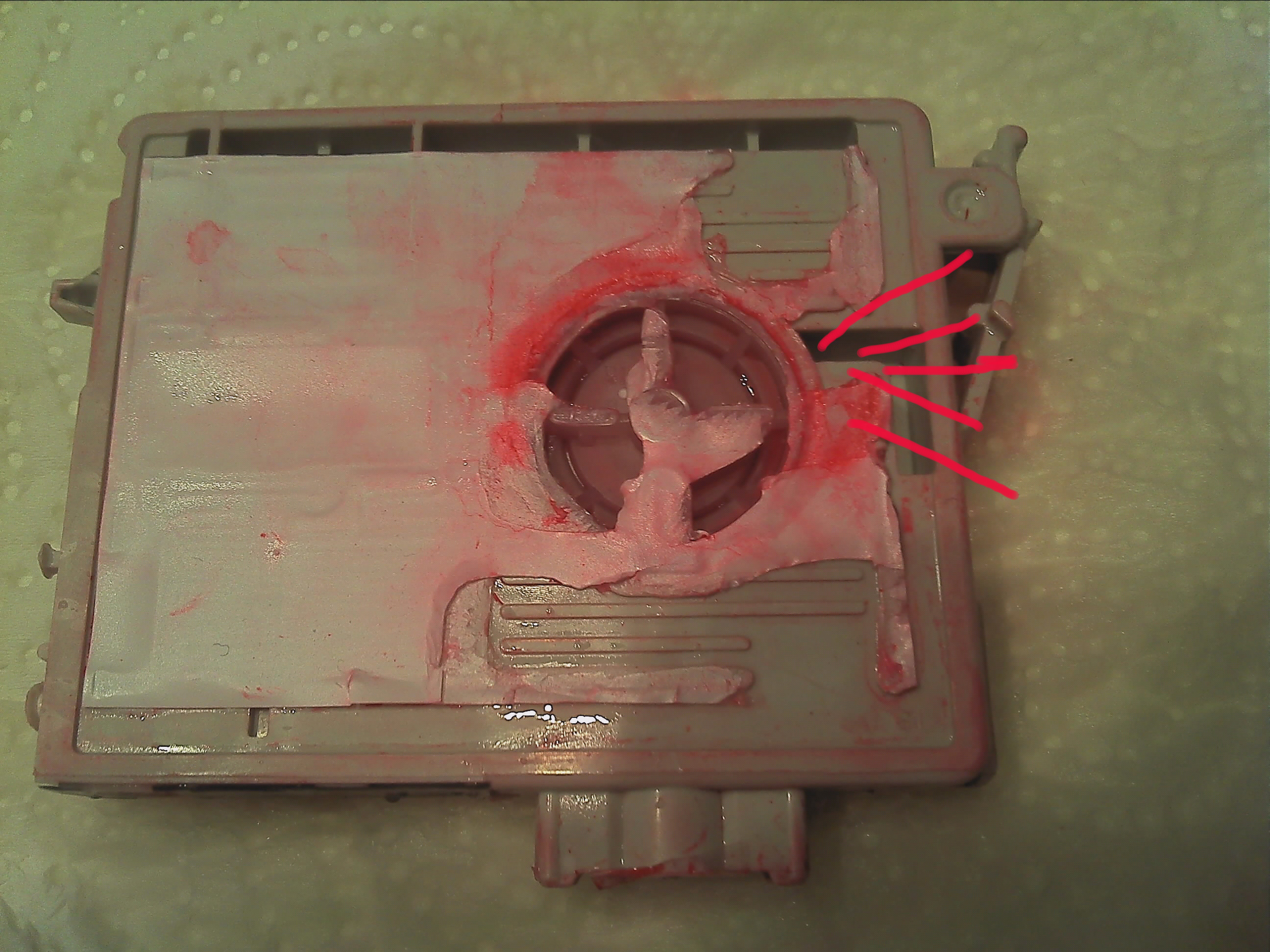

На втором фото отмечен путь вылета краски из картриджа, когда я в него попробовал через выходное отверстие вдавить немного ММ (так иногда помогало при промывке). Значит тут выход вентиляции.
Назначение пружинки справа я так и не понял...
В принципе не вижу проблемы для заправки, кроме способа проделки отверстия - стружка от сверла может засорить каналы, а как еще не ясно...
Кстати, планка с чипом снята - она на защелках.

Всю жизнь заправлял через нижнее отверстие, затыкая его потом поршнем от инсулинового шприца и ни какого клея. На заправку подготовленного (ранее мной заправленного) картриджа уходит около минуты, неподготовленного полторы-две. Не готов сказать сколько сотен так заправленных картриджей прошло через мои руки, но ни одной жалобы на протечки не было.

Мне кажется вы изобретаете очередной велосипед.

Все делал аналогично (как написано на этом сайте)
Но пару раз чернила просачивались. И штуцер от иглы шприца обычный, и резиновые поршни те же... Каретку мыть никакой радости нет. Потому клеем сверху и страховался. А в итоге перешел на ПЗК.

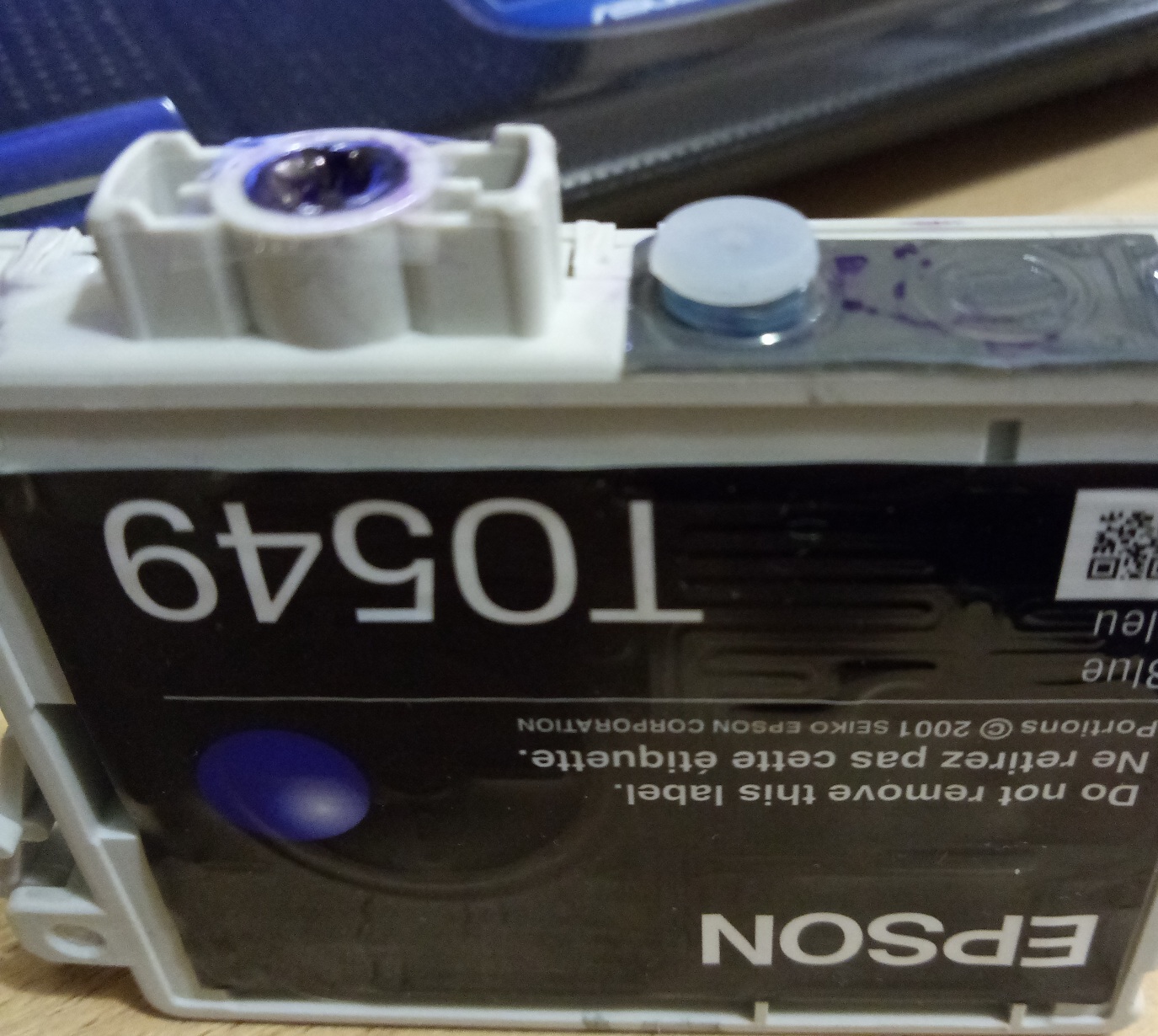

На самом деле вот так и никакого клея и подтекания.

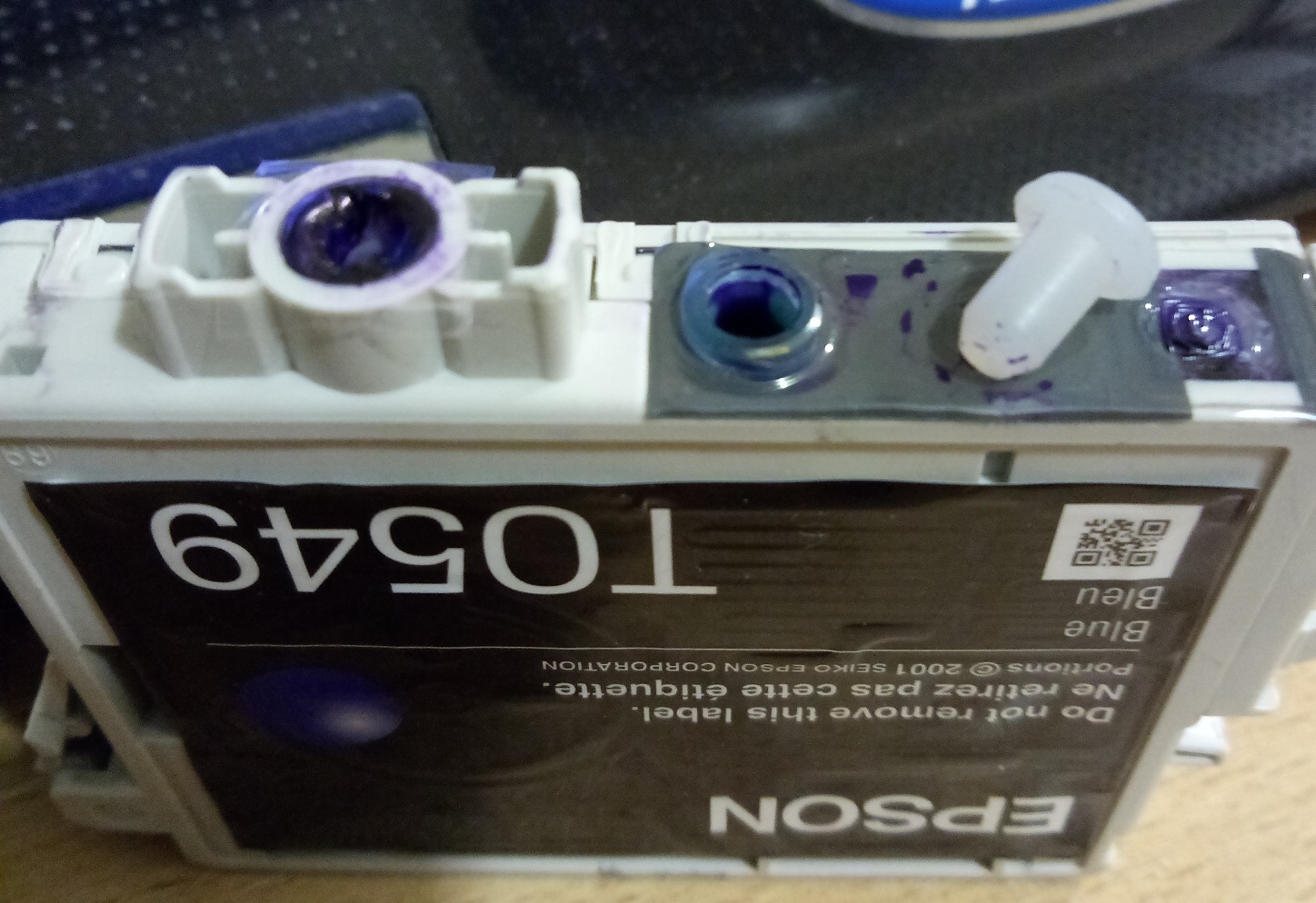

Штуцер от иглы (игла отрезается) впрессован и затем вставляем стандартную пробку от донора/ПЗК.
Такого типа картриджи есть не только на 800, актуально наверное до сих пор.

Alex_Ekb, я так и делаю, только пробок от доноров у меня для этого нет, использую поршни от шприцев, от них же использую и пластиковую часть самой иглы как гнездо для пробки.

Я использовал штуцеры от обычных шприцов (на 2, 4...мл).
А поршни брал из инсулиновых - вставлялись очень свободно и текли...
А пробки от доноров еще найти надо.

AlexU96 сказал:

Зачем искать - везде есть. Старые СНПЧ, ПЗК, картриджи от СНПЧ. Есть наборы для СНПЧ.
У меня так совсем мешочек штук 200 есть. ))
Если бы было желание что угодно можно найти.

Ну вот нет у меня))
А на авито и пр. если продают, то считают, что это должно стоить как новый самолет))

В общем доработал на днях родные картриджи.
Сверху, прямо где кружочек сделал шилом диаметром от 1 до 1,5 мм (вращающими движениями) отверстие, глубина входа ок. 1,5 см. Все что выперло (валик) выше плоскости срезал канцножом. Потом расширил отверстия более толстым шилом до приблизительно 2 мм - под затычки из поршней особых инсулиновых шприцов (расширял понемногу, что бы плотно вставлялись). Поршни там специфичные с длинной "пипкой", именно эту "пипку" и вставлял в отверстия. Верх (сам поршень) срезал почти под ноль - тогда крышка каретки нормально закроется, да еще и прижмет затычки.
Заклеивать скотчем отверстие - не вариант, так как сверху есть как бы полочка на картридже и скотч, закроет только полочку, а ниже все будет вытекать.
Пока использовал их для бутера (заправил по 5 мл ММ синего), что бы зря не тянуть чернила из картриджей.
Далее в планах есть мысль использовать их в полной мере и для прокачки ММ (обнулятор чипов есть).

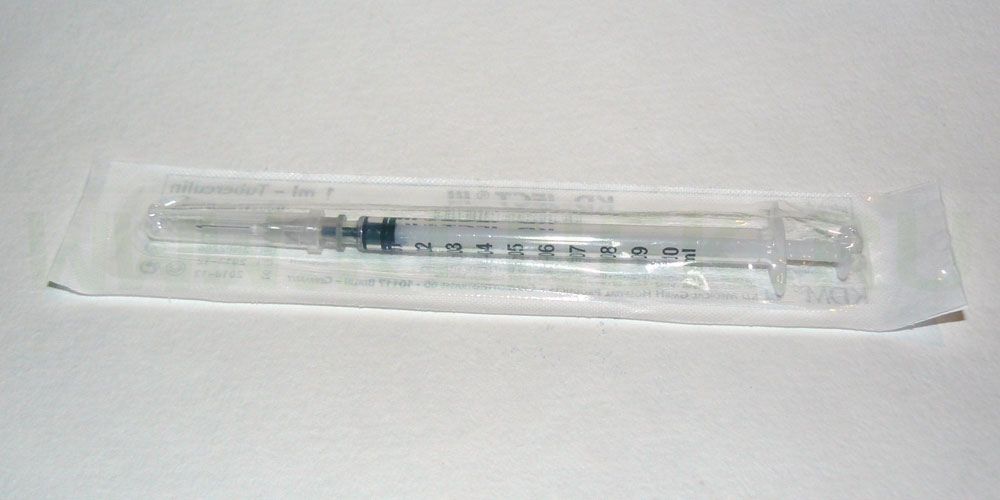

Шприц для примера на фото (они разные бывают). Брал в Ашане 50 р за упаковку 10 шт.
Фото того, что получилось не делал пока.

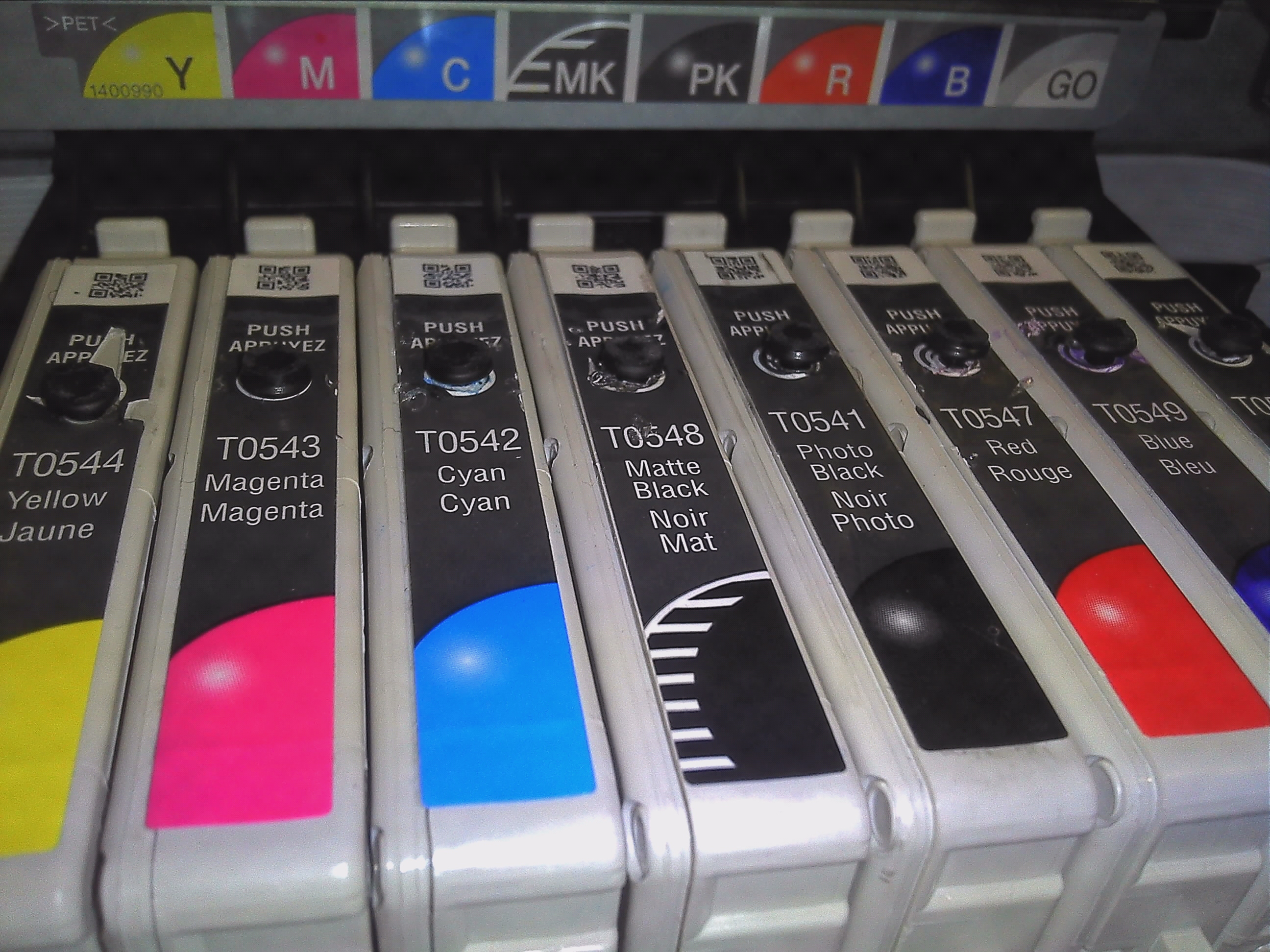

Сделал фото.
Пока стоят без подключения к питанию - как сосуды из которых тянет ММ на "бутер".
Возможно вечером сброшу резетором чипы и погоняю на прокачку их.

AlexU96 сказал:

Если это оригинальные картриджи, то во время простоя из них ни на какой бутер ни чего не тянет

indigo99,
И тем не менее опыт показал, что тянет: цвета на бутере отпечатались, объем ММ в них уменьшился, а из черного матового почти все вытекло.
Пока проверку в работе не делал.
Только эти снял, а поставил ПЗК. После прокачки (типа как после замены картриджей автоматом) ничего не печатал - некогда было.

Сбросил чипы. Прокачал принудительно. Напечатал тест (хреновый - то ли воздух/жидкость в дюзах, то ли засор).
Еще прогнал промывку. Попечатал мишень и картинки.
Все работает.

На заметку.
Если промываете на "бутере", то надо после промывки и что то напечатать. Иначе все будет хуже чем было. Т. е. НЕЛЬЗЯ сделать "бутер", вытащить все, поставить картриджи и убрать на шкаф на пару дней. Я эту ошибку сделал. После промывки надо что то напечатать всеми цветами (оптимально через минут 40-60).
И следите за толщиной "бутера". Один раз сделал очень тонкий - через сутки все снял, а он высох - не доходил до дюз хоть 1 мм и все: капиллярного эффекта не было.

Да, еще для спокойствия души.
Можно нишу, где проходит отверстие в камеру картриджа с верхней поверхности залить герметиком или из термопистолета (вторая ниша от защелки на второй фотке в первом посту).
Все делать при вставленной затычке (на всякий случай).
Но у меня и так там ни в одном ничего не течет.

Поставил на днях на бутерброд.
Итог 2-часового простоя на фото. Как видно все выходит из картриджей нормально. Оптимальная толщина при подкладке из пластика толщиной ок. 1 мм и размерами ок. 3х4,5 см, на нем ватный диск обрезанный по краям и все это завернуто в 7-8 листиков туалетной бумаги (простой, без пупырышков и пр.).

Бутер делал так как тест плоховат.
Похоже накосячил сам. Как то слил дешевое средство из Ашана (20 р) в триггер от ММ синего и забыл (он нужен что бы смывать всякие следы от детских наклеек и пр.).
В итоге несколько раз делал будет и заливал в промывочные картриджи эту хрень. В итоге что то пошло не так.

Теперь планирую промывать все до тех пор, пока чернила все не выйдут и бутер не будет чистым оставаться.

П.Н. Наверное дальше тут смысла писать нет, так все переходит в русло "промывки".
