Привет ребята, достался старенький принтер от человека в нерабочем состоянии с СНПЧ, о причинах и истории поломки почти ничего мне не известно, не известно и о производителе чернил, последнее что знаю, была попытка замены печатающей головки на новую, результат на снимке 1,2 и 3, первая печать более адекватная, нижняя половина страницы, вторая и последующие хуже, верхняя половина страницы, и это только после включения принтера как мне известно

тест дюз этой новой печатающей головки к сожалению не довелось сделать, но есть тест этой же пг на другом принтере, L800:

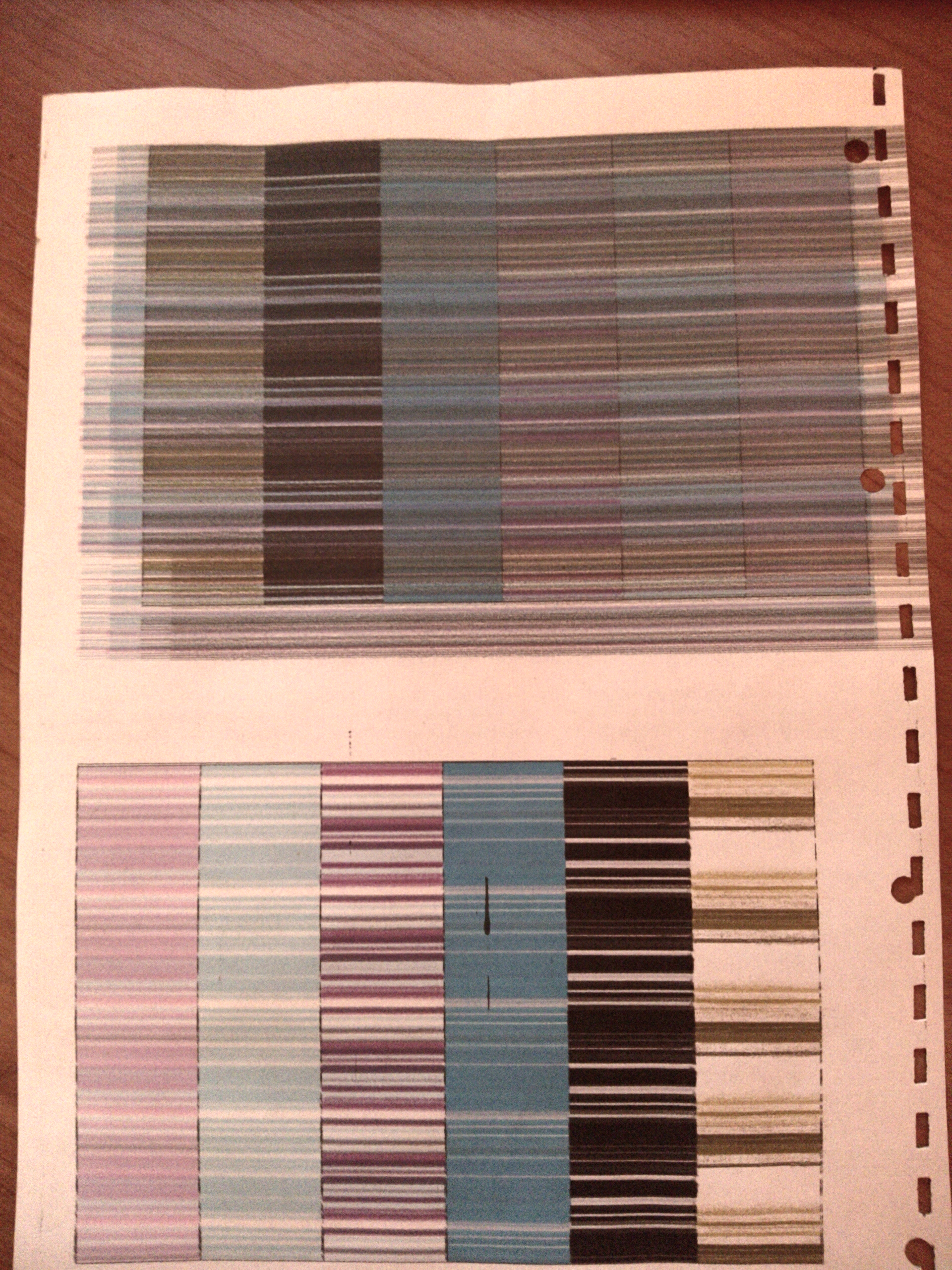

поискав немало информации о похожих ситуациях в интернете, сделал запись 23х значного ID новой пг в память принтера, результат еще хуже, сразу же такая картина теста дюз с прямоугольным синим квадратом, никогда такого не видел, зачем он печатал этот прямоугольник с тестом дюз не понятно:

а это результат первой страницы калибровки:

дальше уже в отчаянии энкодер проверял на том же L800 проблем нет, несколько раз пробовал менять EEPROM от нескольких принтеров той же модели, серийный номер, по отдельности и вместе, и снова зашивал ID пг, все без результата, что я мог упустить или что не так сделать, пожалуйста подскажите?

faraonnate, помимо всего прочего у вас электрические проблемы - где-то коротит. Из-за этого принтер и рисует эти прямоугольники вместо отпечатков.
Коротить может В ПГ, ее разъемах, в шлейфе, в разъемах на материнской плате. Осмотрите шлейф и его контакты на предмет повреждений, разъемы протрите спиртом.
Если занимались промывкой ПГ, то могли залить ее и не до конца просушить.
Работа принтера в таком состоянии грозит фатальными повреждениями электроники, головки.

faraonnate сказал:

Если так, то проблема не в ПГ. Смотрите шлейф, материнку.

faraonnate сказал:

Это он так печатает черным - вместо нужных дюз работают все.

faraonnate сказал:

вот это может подсказать где и что пропало, шлейфы проверять, чистить, менять.
https://reseters.ru...=1

Если я правильно понял сумбурные описания автора темы, что в другом принтере эта ПГ работает сносно - хана шифратору на матери.

indigo99 сказал:

нет, в лучшем случае что-то с цепями до ПГ в худшем процессор.
Шифратор и транзисторы это питание головки а управляющие сигналы с процессора.

Alex_Ekb сказал:

Шифратор он сигнальный, а управление питанием, это управление питанием.

indigo99 сказал:

Что он и о чем сигналит?

indigo99 сказал:

Что является управлением и чем это управление управляет?

Alex_Ekb сказал:

Он передает сигнал, об изображении.

Alex_Ekb сказал:

Подача напряжения является управлением и управляет ПГ.

Вообще, язык дилетантов полон заблуждений.

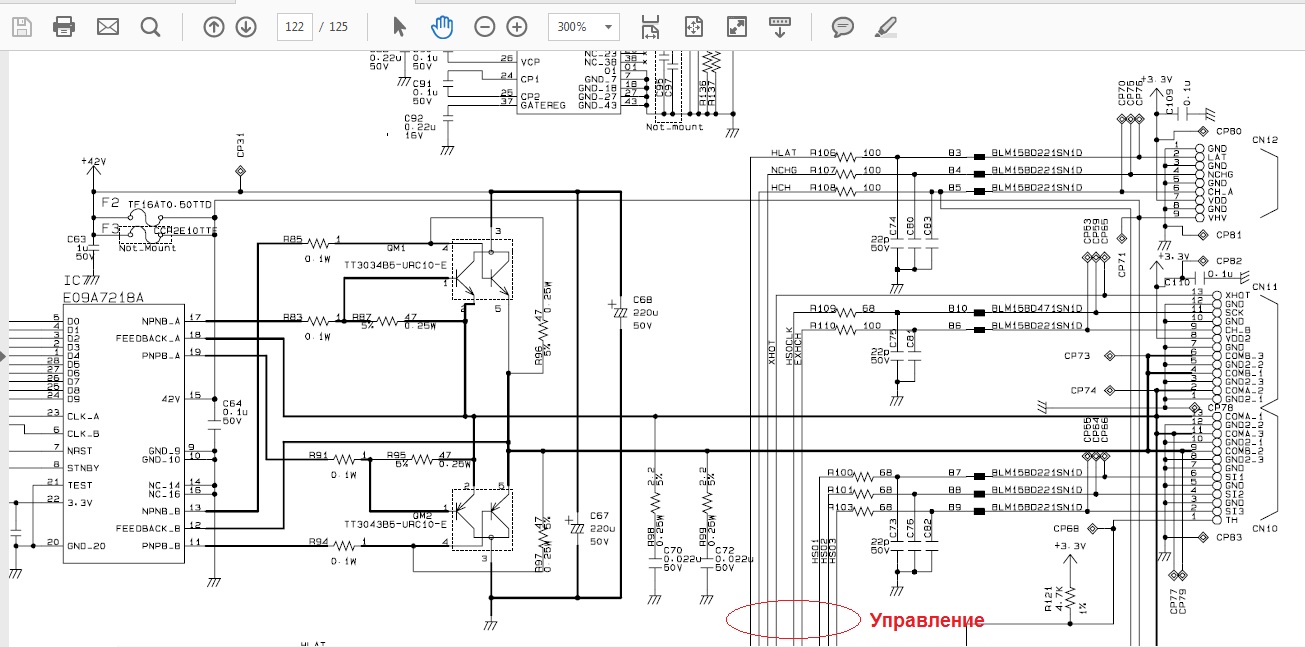

На вышеприведенном фрагменте схемы принтера, микросхема E09A7218A - двухканальный дискретный усилитель мощности с внешним оконечным каскадом, но некоторые, почему-то называют её шифратором. Так как это заблуждение на данном ресурсе (и не только) стало устойчивым оборотом речи, я использовал его для объяснения возможной причины перейдя на понятный оппоненту язык определений.

Но скорее всего, проблема в "шифраторе" который в процессоре. Похоже на "залипание" между каналами на шине управления (на схеме красным овальчиком)

indigo99, Ну собственно применил слово шифратор к E09A7218A так как к этому все привыкли и было понятней.

indigo99 сказал:

Он, E09A7218A, не передает изображение, лишь косвенно имеет к нему отношение. Он управляет величиной напряжения подаваемого на пьезоэлементы ПГ и в зависимости от этого получаем размер/величину капли вкидываемой из головки. А об изображении информация идет из процессора, собственно про это сначала и говорил.

Alex_Ekb сказал:

Я в курсе, просто язвил.

indigo99 сказал:

Злодей

gsn, Alex_Ekb, indigo99, очень благодарен за вашу отзывчивость, после включения, в процессе инициализации и до выхода принтера в готовность, от каретки действительно исходит звук характерный замыканию, когда он находится примерно в середине, после чего паркуется и выходит в готовность. После публикации темы, в силу своей занятости, еще не разбирал принтер, поэтому пока не известно что вышло из строя, в ближайшее время займусь этим и попробую выяснить характер неисправности исходя из ваших ответов.

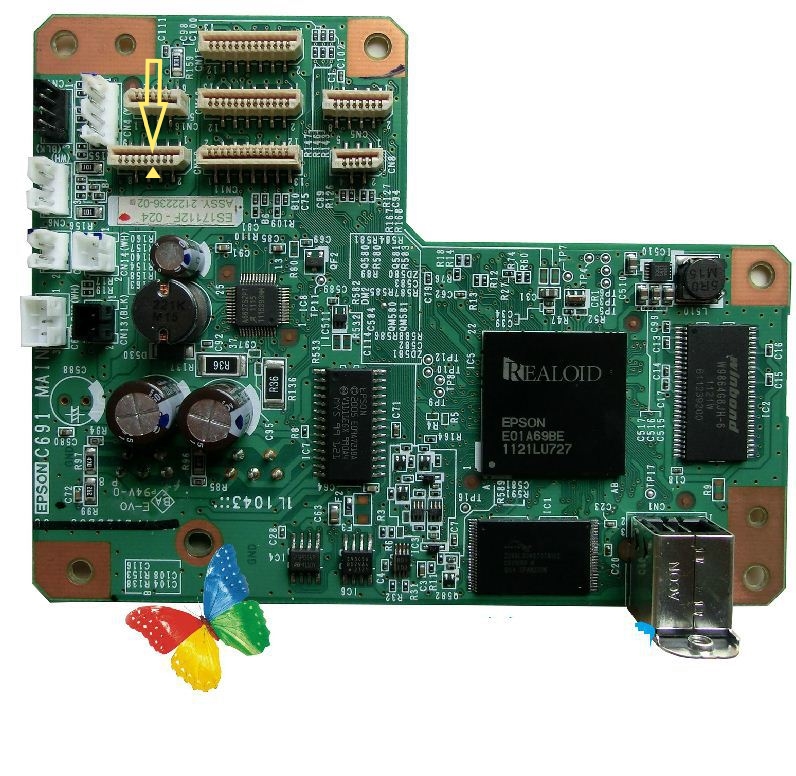

Приветствую всех, после недолгих поисков неисправности, все же нашел его, она оказалось на материнской плате, а именно в том месте где указывает стрелка на фото, каким образом не знаю, четвертый контакт справа был до упора утоплен так, что не контактировал со шлейфом идущим к пг,

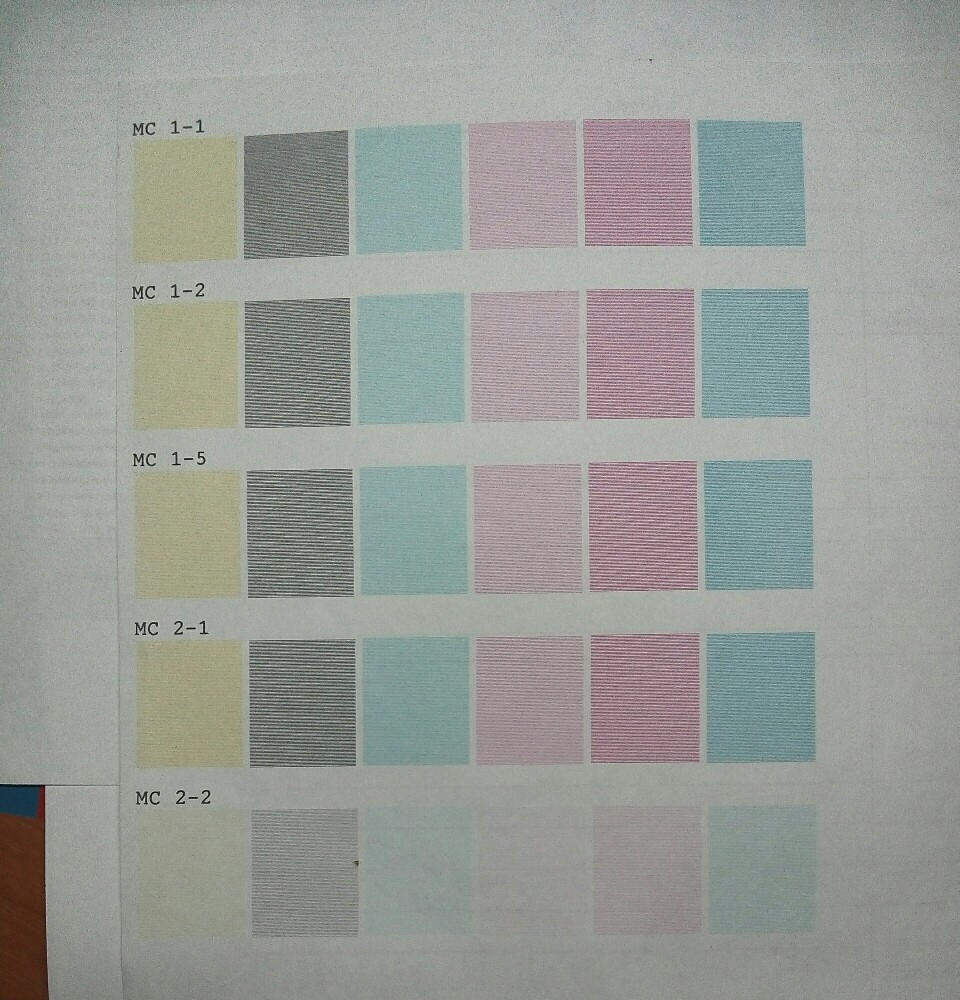

с трудом добившись контакта со шлейфом, удалось добиться таких результатов,

Спасибо ребята, думаю вопрос решен.

faraonnate, упорство и труд, также наличие схем, помощь зала, все перетрут
Ну собственно что и требовалось доказать

faraonnate, поздравляю!
