пожалуйста не отговаривайте меня это делать я хочу таким способом изучить и разобрать электронику чтобы понять как это устроено + что то сделаю прикольное
вот получил немного информации о печати
попробовал распечатать черный квадрат и перервать печать выдернув с розетки кабель и вот что получилось


потом еще раз измерил все контакты тестером и логическим анализатором,
печатал три черных колоны

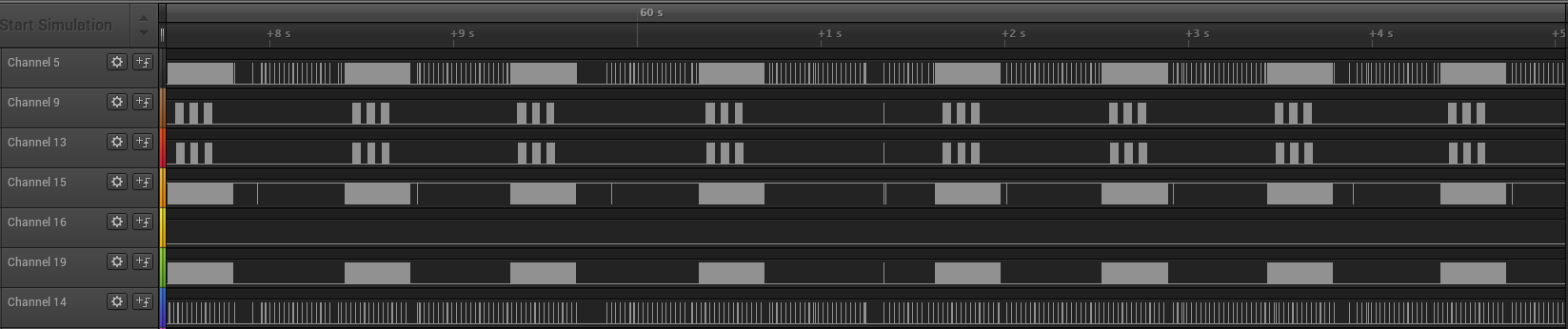

вот анализ

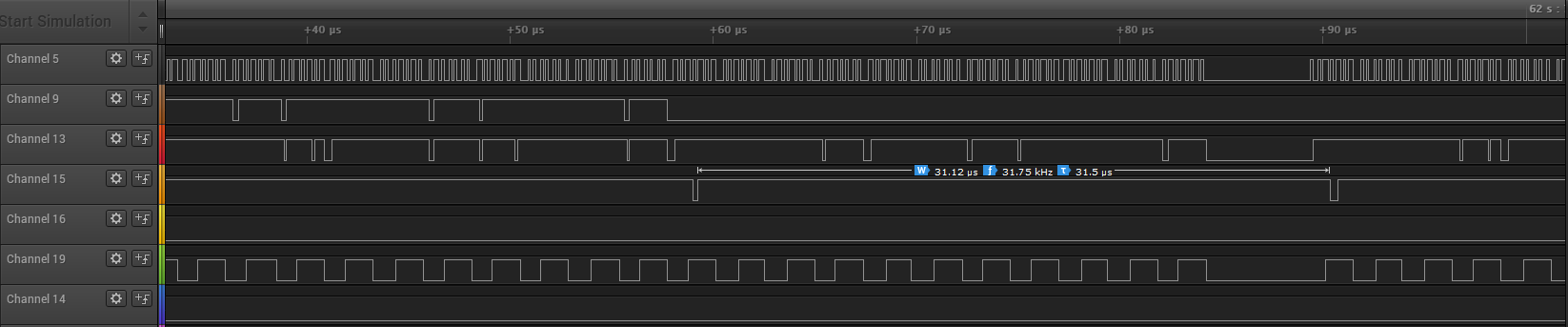

каждая фотография увеличивается в масштабе сигнала

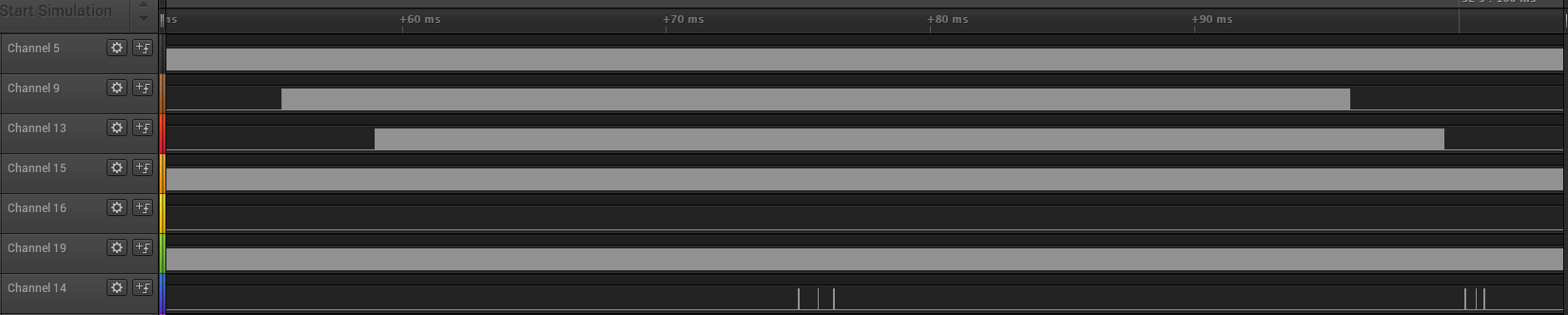

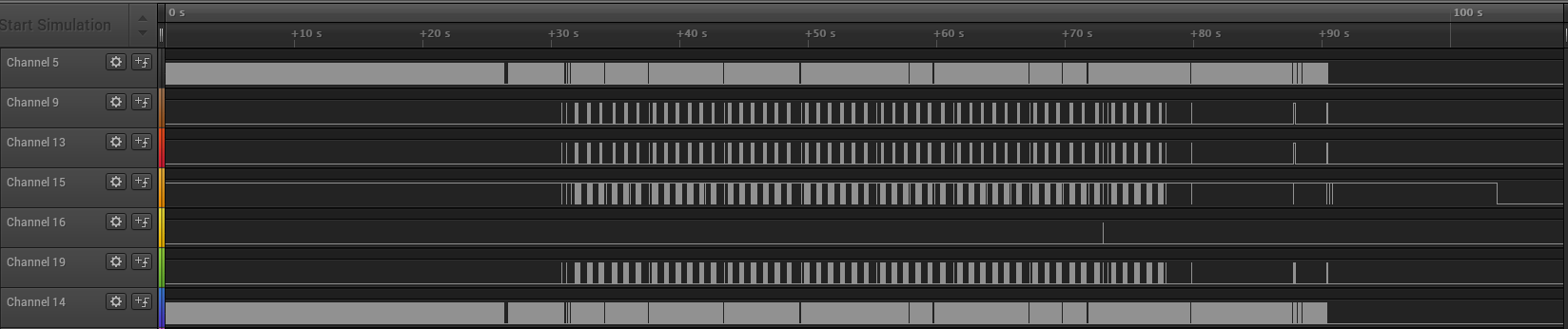

делал выборку всего времени печати трех колон












и удалось узнать какой сигнальный вывод а какой питание и земля



сопла расположены на печатной головки в две колоны по 152 сопла,думаю ето сделали для увеличения dpi

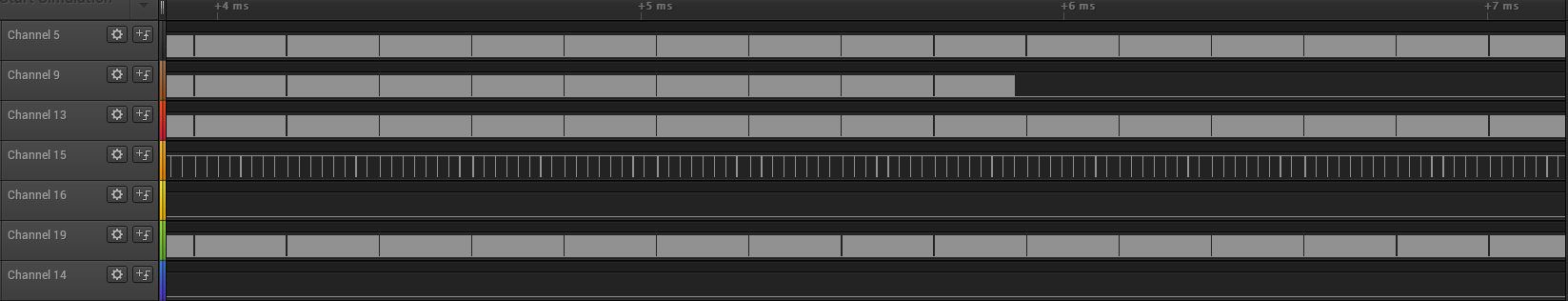

четко видно что 9 и 13 канал смещены во времени 9-тый начал быстрей чем 13-тый и закончил быстрей это значить что 9-тый отвечает за первую колону а 13-тый за вторую
если смотреть на печатную головку контактами на себя то за правую сторону отвечает 9-тый канал а за левую 13-тый

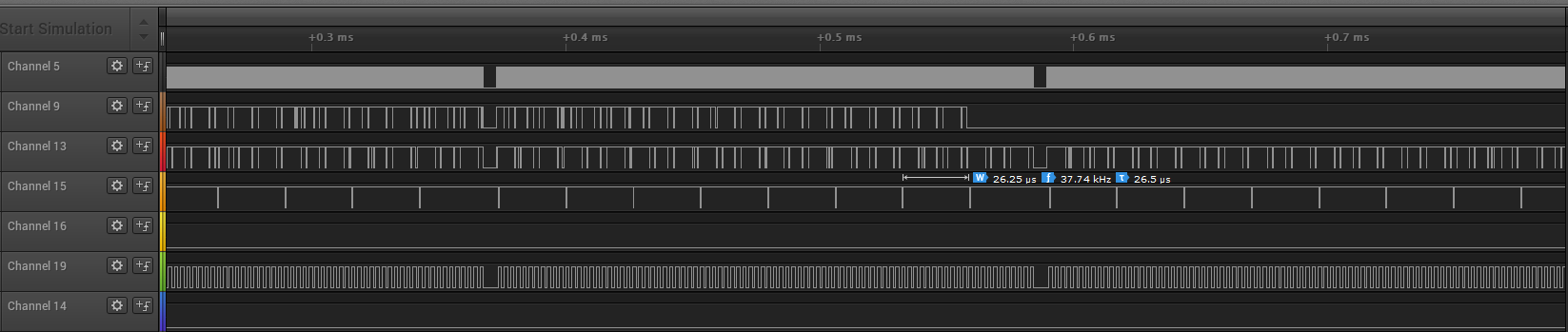

19 видно что это часы

прочитал в патентах что там еще идет подогрев сопел перед выпуском чернил
может кто то видит еще какую то полезную информацию

вот нашел информацию об данном принтере в которым используется рассматриваемая печатная головка
http://www.kursiv.ru...chive/49/20.php

MAsic12345 сказал:

Чем бы дитя не тешилось
Ты нам еще напиши, как ты в туалет ходил для полной картины происходящего

masterprint1 сказал:

ну и чем вам не аналогия??
Там тоже струйная технология...

короче я так понял что помощи не будет

MAsic12345 сказал:

Попробуйте выдернуть кабель на пол секунды и вставить обратно. Потом попробуйте так два раза, три раза и еще раз измерьте все контакты тестером и логическим анализатором. После этого найдите логику в полученных данных. Думаю вы на правильном пути (с выключением).

MAsic12345 сказал:

Вам же и так все время помогают.

https://reseters.ru...ndpost&p=446683

я измерил еще раз потому что я заметил ошибку при предыдущем измерении, программа тормозила,
а прервал печать чтобы посмотреть как совмещает принтер два ряда сопел ну и написал на форуме может кому пригодится

MAsic12345, Есть новости?
