Распиновка ПГ MX924 (QY6-0086)

|    Сообщение #1 Отправлено 26 июля 2018 - 09:16   wtp

Всем привет.
Принесли Canon MX924 с b200 после долгого простоя. Голову промыл.
Хочу попробовать откключить сбойный канал, но не могу найти распиновку контактов головы.
Может быть, есть у кого-нибудь распиновка? Или методика определения пинов питания каналов?

Спасибо.

|    Сообщение #2 Отправлено 27 июля 2018 - 17:16   kap1982

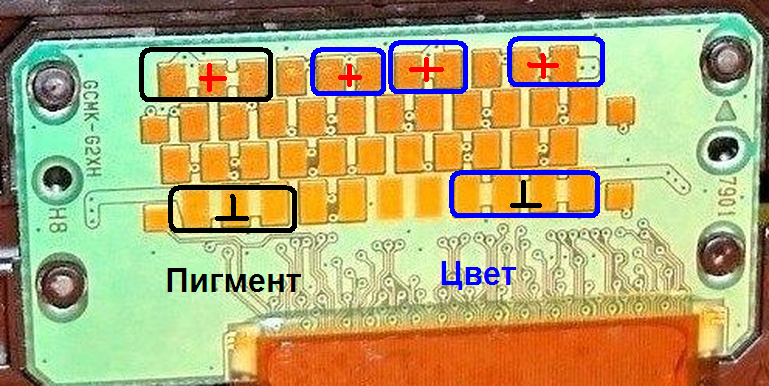

По рисунку платы можно предположить, что контакты нужные для экспериментов, такие как на фото:

Прикрепленные изображения

  • Прикрепленное изображение: QY6-0086-2.png
