Хотелось бы дать ответ на этот вопрос....
Многих интересует где же датчики, которые фиксируют, что крышка лотка под CD открыта... что компаха вставлена, пора на ней печатать... и т.д.
Меня тоже волновали эти вопросы... так как больше всего мне не хотелось одевать сверху кожух на принтер, когда его полностью разобрал, чтобы проверять свой ремонтный мастерство... %)
Сделал подробные фото, скорее всего они помогут избежать крика принтера "ЗАКРОЙТЕ ЛОТОК"
На форуме такой темы не встречал... поэтому ловите... :ok:

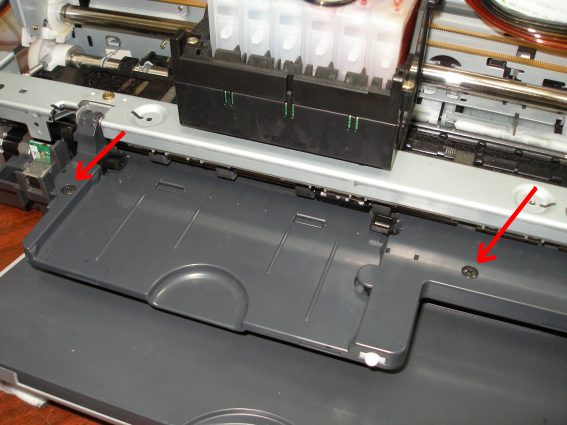

Вначале если кому "любопытно" надо открутить шурупчики рис 1

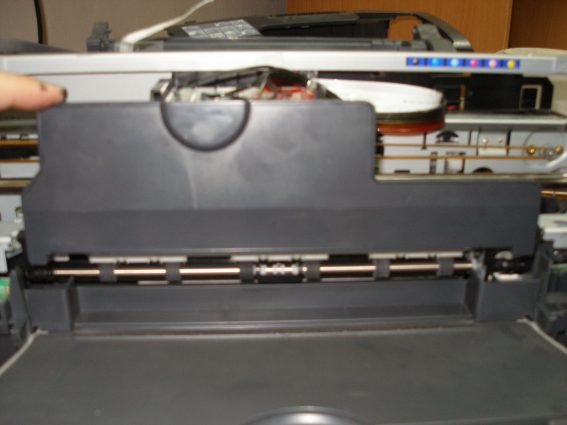

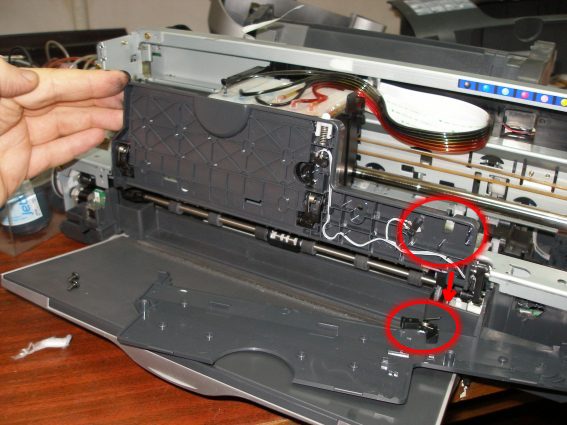

Теперь "отковыриваем" аккуратно отверткой двойной лоток

Причем сразу же может упасть "уголок с пружинкой" ОЙ.... но его не трудно после вставить на место >:o

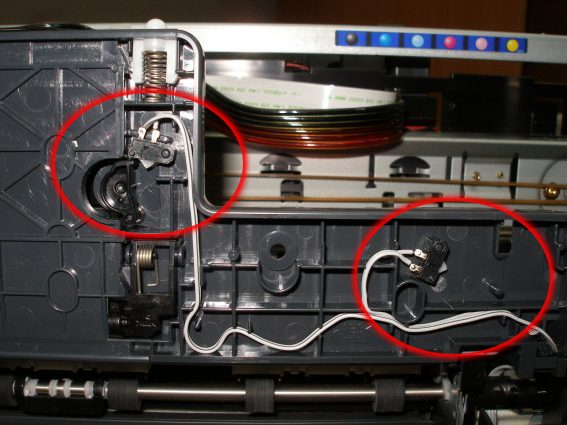

И вот они "противные" кричалы ЗАКРОЙ ЛЮК
Верхний отвечает за наличие лотка и и внем болванки (срабатывает когда засовываем лоток под СД)
Чуть ниже и правее главный кричала, который нервирует большинство пользователей...

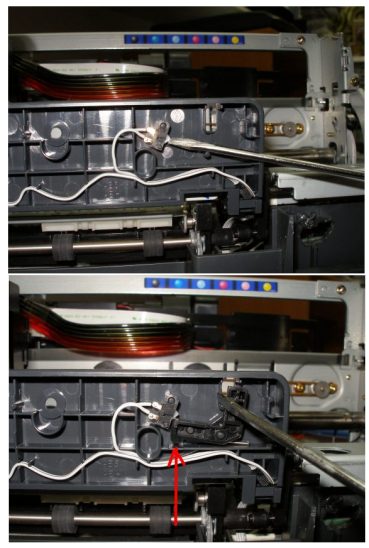

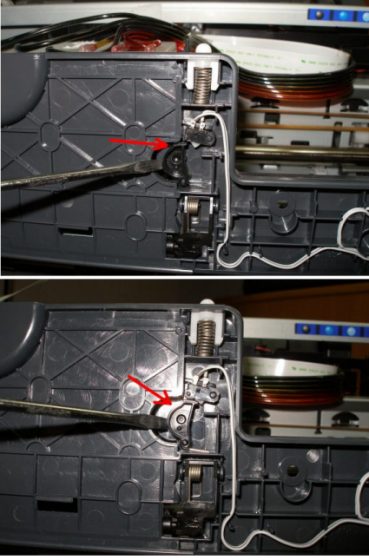

"Работа" первого датчика

"Работа" второго датчика

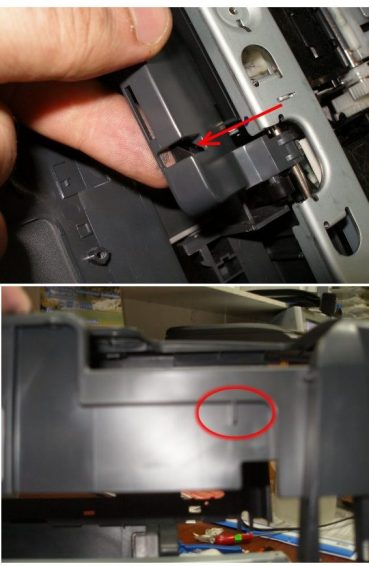

Давит второй датчик уголок, который в свою очередь выступ на "кожухе"

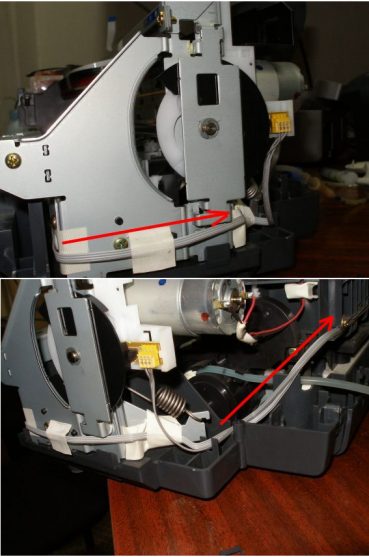

И сигнал на мозги принтера "течет" по этим проводочкам на левую сторону к электронике

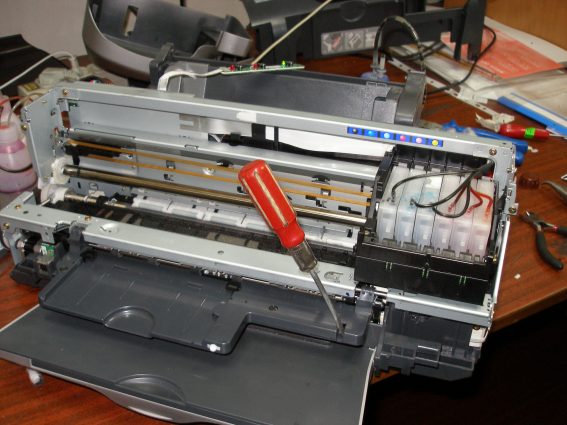

Вот так получилось без кожуха и открытой крышкой включить принтер... а после уже и печатать... :P :P :P
P.S. Зажать колено отверткой, конечно, не оригинальное решение, но можно и другим чем-нибудь по компактнее и надежнее.

Все верно.

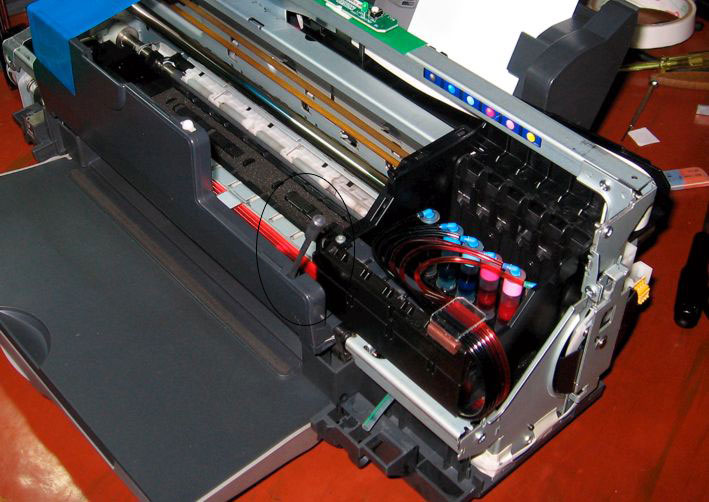

Вот пример работы принтера с "заткнутым" датчиком открытия лотка CD.
Для затычки использовался первый попавшийся под руку предмет - какой то пластмассовый стержень.

Episode, у вас постоянно принтер открыт??? :o
Пылинка не попадает????
Просто интересно.. так удобнее??? :-X

Нет, ну что вы, принтер в обычном виде.
Шлейф выведен с левой стороны и уходит (т.к. он 2м. длинной) далеко за принтер, емкостей рядом нет. Они расположены так, что бы удобно было обслуживать.
Пыль - основной враг, поэтому постоянно, 2 раза в день влажная уборка.
Эта фотография более чем полугодичной давности, когда у меня полетел податчик бумаги, и я запускал разобранный принтер, дабы убедится в том, что ремонт податчика успешный.
Хотя, разобрать/собрать R200 для меня уже как разборка/сборка Калаша :D
Вчера по аське с человеком разбирали R220 и укладывали шлейф по низу, т.н. "удаленная разборка и укладка шлейфа" :D Вроде ничего... все нормально у него получилось :thumbs up:
