Всем доброго времени суток. Имеется материнка Epson 1410. После предыдущего хозяина он не включаеться. При включении кнопки питания происходят типа щелчки с интервалом в несколько секунд. Звук идет от импульсника на плате питания. Я так понимаю, что что-то где-то коротит. Поставил на этот аппарат заведомо рабочую мать. Все работает. Принтер выходит в готовность. Поставил к проблемной матери заведомо рабочую плату питания. Ситуация не меняется. Значит проблема в матери. Посмотрел на нее, было обнаружено что предохранитель сгорел и все транзисторы поменяны на советские аналоги КТ818Г и КТ819Г. И транзисторы были прицеплены к радиатору наоборот (животом а не спинкой). Думал что это мастера натупили. Но оказалось, что распиновка советских и иностранных транзисторов зеркально отраженная. Я их выпаял. 819 оказался нерабочим. Я его заменил. Возможно он сгорел из-за плохого отвода тепла из-за неправильной установки. Установил я их на спинку к радиатору (так как предполагает завод-изготовитель), а проводами подпаял к плате, согласно распиновке.

Подключил мать к принтеру, щелкает.

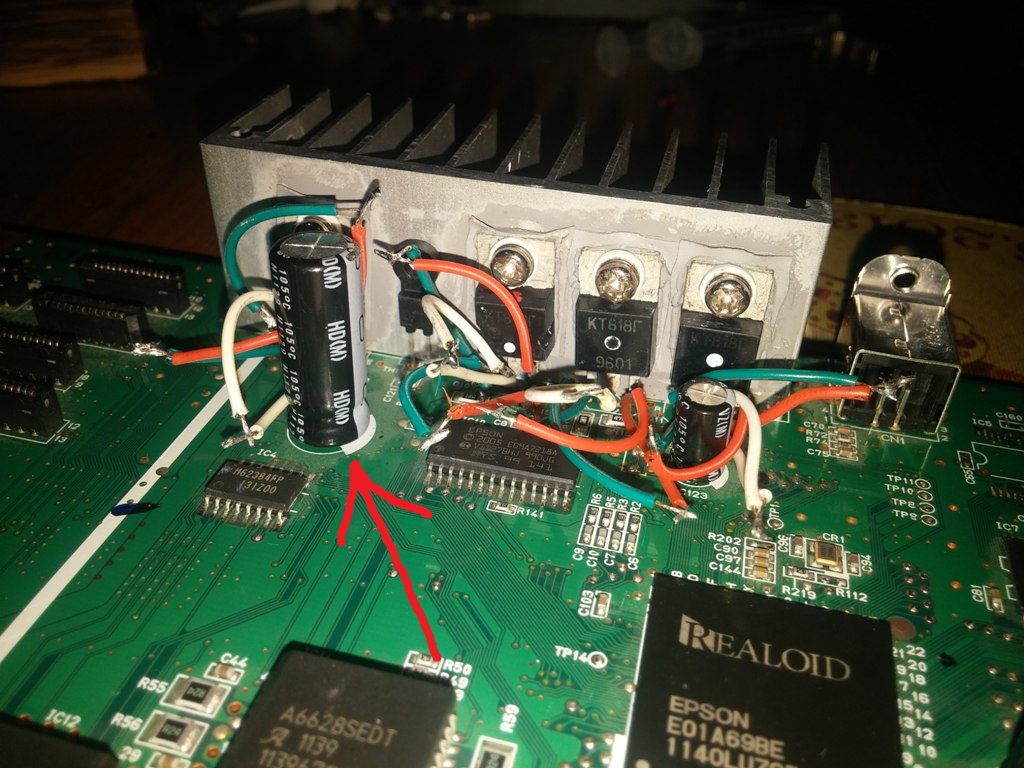

Проверил я конденсатор вот этот.

Мультиметр пищит. Куда копать?

sanek943 сказал:

Установить родные транзисторы, цена у них копеечная.
А те что сейчас стоят коллектора изолированы от радиатора?

Alex_Ekb сказал:

да

Если пред был сгоревший скорее всего шифратор сгорел, потому что предохранитель стоит в питании только по нему. На транзисторы предохранителя нет.

Тоесть?

Alex_Ekb, спасибо конечно, но мог бы ты пояснить словами. Я не очень большой спец по схемам)

Если сейчас предохранитель живой проверяй относительно минуса - должно быть около 500 Ом, если почти КЗ и транзисторы точно живые то шифратор труп. По сути метод прозвона как и для большинства плат.

Ну так я перемычку поставил

Если есть плата от R270 или К390 - идеальный донор, транзисторы и шифратор, предохранитель берем с них.

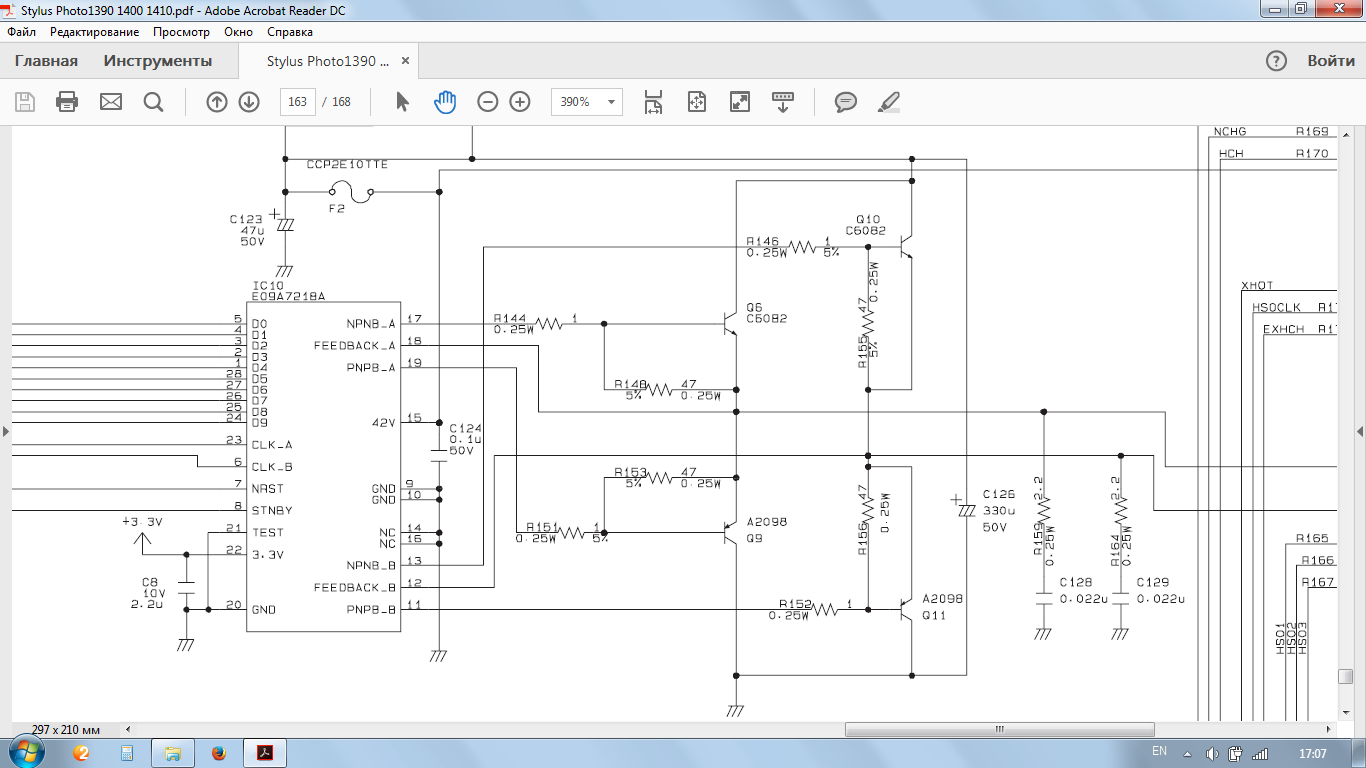

Что показывает прибор относительно минуса и перемычки?

От R390 есть плата

Ну вот отличный донор.

Alex_Ekb сказал:

по нулях

Alex_Ekb сказал:

я замеряю тестером в режиме диода два конца перемычки.

Все верно, шифратор дохлый, возможно и транзистор любой мог опять уйти.
Выпаивай весь этот колхоз и ставь все с донора. Я на вскидку сейчас не подскажу какие транзисторы где стоят, если есть где подсмотри.

а где шифратор?

На всякий случай как проверить с картинками чтобы на пальцах не объяснять.
http://vce-o-printer...yuchaetsya.html

sanek943 сказал:

Прямо перед транзисторами

Alex_Ekb, спасибо. Но в 390 епсоне два транзистор а мне же надо 4

4 вроде должно быть так же как на 270

Нашел, там транзисторы один сдвоенный и два раздельных, не пойдет значит. Искать от 270. А шифратор и пред подойдет.

А вообще горит шифратор от транзисторов или транзисторы от шифратора?

Точно не скажу. Возможно из-за сбоя в работе шифратора идет одновременное открывание транзисторов и далее КЗ. За ним следует сгорание шифратора. Хотя для 1410 и подобных это редкое явление. Обычно заканчивается сгоранием только пары транзисторов.
