Canon MG2540 - Постоянно срабатывает подача бумаги
| Сообщение #1 Отправлено 19 октября 2017 - 11:07
Оффлайн
Инфо (282)
Не знаю куда копать все шестерни и механизмы целые и на месте а что я мог упустить ума не приложу. Если кто то сталкивался подскажите пожалуйста.
Да Прибудет С Вами Сила!!!
| Сообщение #3 Отправлено 19 октября 2017 - 11:33
Пока нет возможности кино. Попробую обьяснить. Включаю и как только начинают крутиться ролики происходит срабатывание механизма подачи бумаги. То есть в двух словах БАХ-БАХ-БАХ.
Да Прибудет С Вами Сила!!!
| Сообщение #4 Отправлено 19 октября 2017 - 11:38
отключи его от компа и запусти...
может задание на печать стоит
может задание на печать стоит
| Сообщение #7 Отправлено 19 октября 2017 - 11:47
Он без ПК так себя ведет имею ввиду)
Да Прибудет С Вами Сила!!!
| Сообщение #8 Отправлено 19 октября 2017 - 15:35
значит датчик бумаги нае....нулся, смотри на флажок, может его провернуло или сломан.
| Сообщение #9 Отправлено 20 октября 2017 - 09:32
Все бы хорошо. Ну не должен он хаотично долбить захватом бумаги...
Да Прибудет С Вами Сила!!!
| Сообщение #10 Отправлено 20 октября 2017 - 09:38
Обрисуй после чего сей прикол получился. Или вчера не было, а сегодня случилось...
| Сообщение #11 Отправлено 21 октября 2017 - 07:14
Не могу выпытать у человека после чего это случилось. Молчит как рыба. Само говорит ОНО. Хотя я в этом сомневаюсь.
Да Прибудет С Вами Сила!!!
| Сообщение #13 Отправлено 22 октября 2017 - 00:47

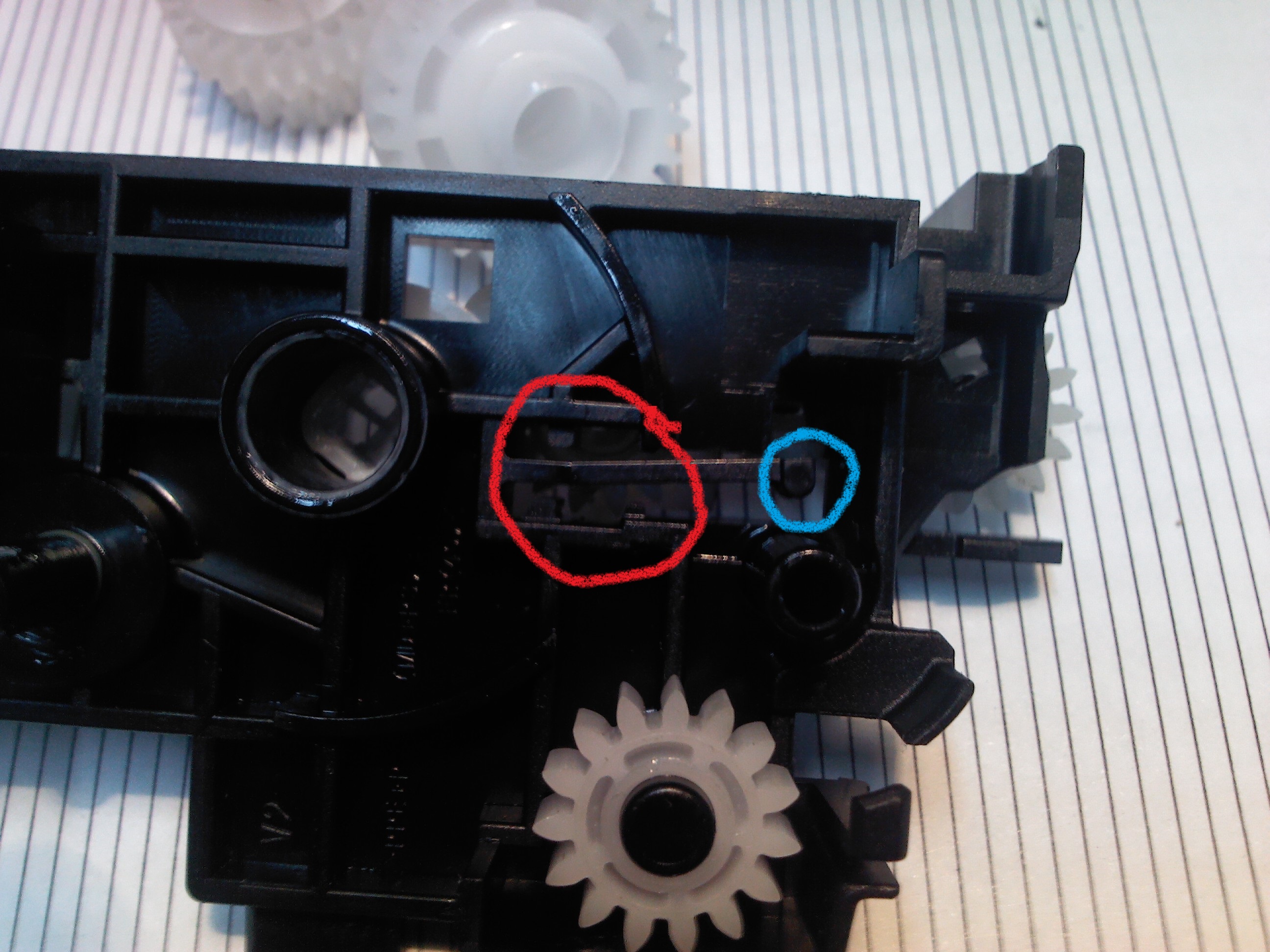

Причина поломки. Смотрите рисунок. Надо снять блок шестерней что находиться с права от вала протяжки. Черная хреновина
с белыми шестернями.
На рисунке изображён излом на фиксаторе, в норме он должен быть ровный(приложите шестерню и сами поймёте как должно быть, так чтобы фиксировалась шестерня в нужном положении).
Синим обведена часть которая фиксирует шестерню передачи на механизм захвата бумаги в определённом положении. Если шестерня не фиксируется то происходит постоянный захват бумаги.
Красным обведено место излома/изгиба фиксатора. Для ремонта необходимо: если сломано то фиксировать и армировать пластик в нужное положение; если просто изгиб то нагревается дуйкой с тонкой насадкой(примерно 3мм в диаметре) пластик чтобы придать первоначальное положение фиксатору.
Собираем и тестим. Просто подав напряжение на PF двигатель с ЛБП. В прицепе всё.
с белыми шестернями.На рисунке изображён излом на фиксаторе, в норме он должен быть ровный(приложите шестерню и сами поймёте как должно быть, так чтобы фиксировалась шестерня в нужном положении).
Синим обведена часть которая фиксирует шестерню передачи на механизм захвата бумаги в определённом положении. Если шестерня не фиксируется то происходит постоянный захват бумаги.
Красным обведено место излома/изгиба фиксатора. Для ремонта необходимо: если сломано то фиксировать и армировать пластик в нужное положение; если просто изгиб то нагревается дуйкой с тонкой насадкой(примерно 3мм в диаметре) пластик чтобы придать первоначальное положение фиксатору.
Собираем и тестим. Просто подав напряжение на PF двигатель с ЛБП. В прицепе всё.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #14 Отправлено 23 октября 2017 - 08:41
+ Freeman Pro Спасибо большое именно так и есть этот "Пиптык" надломился. Как то не заметил сразу. А можете выразить свои мысли по поводу что повлияло на это. Может какой картон или т.п. зарядили в лоток?
Да Прибудет С Вами Сила!!!
| Сообщение #15 Отправлено 23 октября 2017 - 19:27
Бумага тут не причём. Просто пластиковый пыптик работает как стопор. А вместе надлома как раз сужение пластика происходит. Вот и слабое место появляется.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #16 Отправлено 03 декабря 2018 - 12:22
Freeman Pro. сказал:
Причина поломки. Смотрите рисунок. Надо снять блок шестерней что находиться с права от вала протяжки. Черная хреновина с белыми шестернями.
с белыми шестернями.Отлично. Помогло.
Даже на новых, только распакованный (4шт. было) принтерах встречал такую проблему.
| Сообщение #17 Отправлено 11 марта 2019 - 13:51
Freeman Pro. сказал:
...излом на фиксаторе, в норме он должен быть ровный...
Спасибо за совет! Так и есть.
Фиксатор находится внутри блока, и пока не снимешь шестерёнки с двух сторон то и не заметишь. При этом, по нему не видно что надломлен.
Как временное решение: можно подложить под фиксатор кусочек резины или ластика и подклеить.
В двух аппаратах Canon Pixma MG2545S сломана эта пластмаска. Отпавляем их на обмен по гарантии.
