Canon MG3550 схема
| Сообщение #1 Отправлено 22 мая 2017 - 14:43

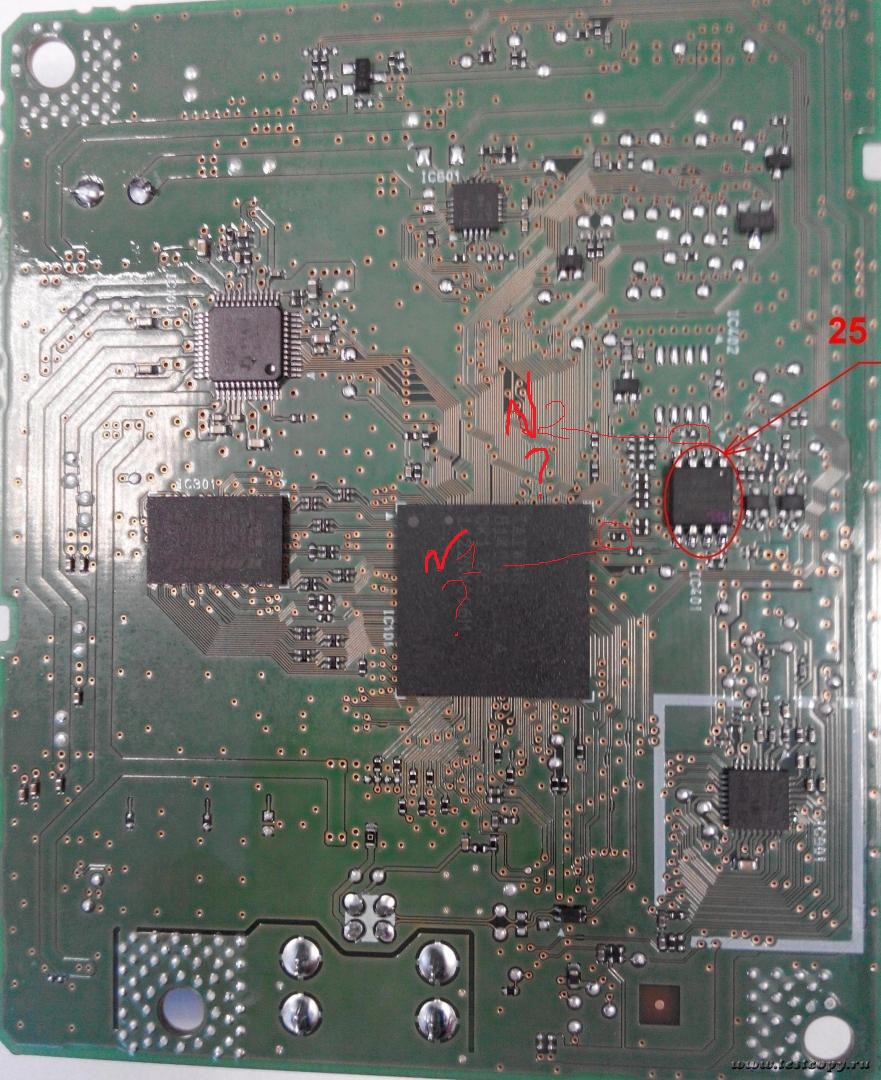

Помогите!!! Нужна помощь. После замені флешки и профилактики добавились повреждения. Смёл наверное. Что за детальки стоят на местах №1 и №2 на фото?
Название и параметры пожалуйста подскажите! Может где искать подскажете?
Название и параметры пожалуйста подскажите! Может где искать подскажете?
| Сообщение #2 Отправлено 22 мая 2017 - 18:46
Собираетесь у себя , дома, поменять деталь номер один?
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.
| Сообщение #4 Отправлено 23 мая 2017 - 12:58
Посмотрите уровни осциллографом на выводах флешки. Прозвоните куда идут дорожки. Может это подтягивающие резисторы из обвязки флешки.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #5 Отправлено 24 мая 2017 - 07:00
Да, дорожки от флешки, на соседних резисторы меряются. Но какой заказывать? А на №2 пусто?
| Сообщение #6 Отправлено 24 мая 2017 - 10:05
Если это подтяжка питания 3,3 вольта, то на 5-10 килоом. Померяйте уровни на самой флешке. на первой, второй, пятой, шестой и восьмой ноге. Если мерять тестером то должно быть около трех вольт. Мерять надо на включенном аппарате.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #7 Отправлено 20 сентября 2017 - 15:29
Онлайн
Есть ли у кого-то дамп для canon MG3550, поделитесь плиз???
в долгу не останусь
в долгу не останусь
| Сообщение #8 Отправлено 20 сентября 2017 - 15:50
Alex2013, Тут выложили ссылку для 3540, если вам лень туда заходить вот ссылка на файл который там выложили.
| Сообщение #9 Отправлено 21 сентября 2017 - 11:07
mg3540 и mg3550 имеют различный вход в сервис и разные картриджи, поэтому это два разных принтера, у которых разные дампы(прошивки). Просьба , помогите найти ДАМ MG3550
