Добрый день! Возникла проблема: Разобрал МФУ HP OJ 6500 (E710a) для замены шестеренки. Шестерню заменил - но при выемки принтерного модуля отсоединились резиновые трубочки для отвода лишних чернил. От чистящей коретки приходят три скрепленные черные трубочки а к насосу идут 4 (3 черных одна серая). Что куда втыкать? Кто разбирал сей или похожий девайс может подскажет что как? Заранее спасибо!

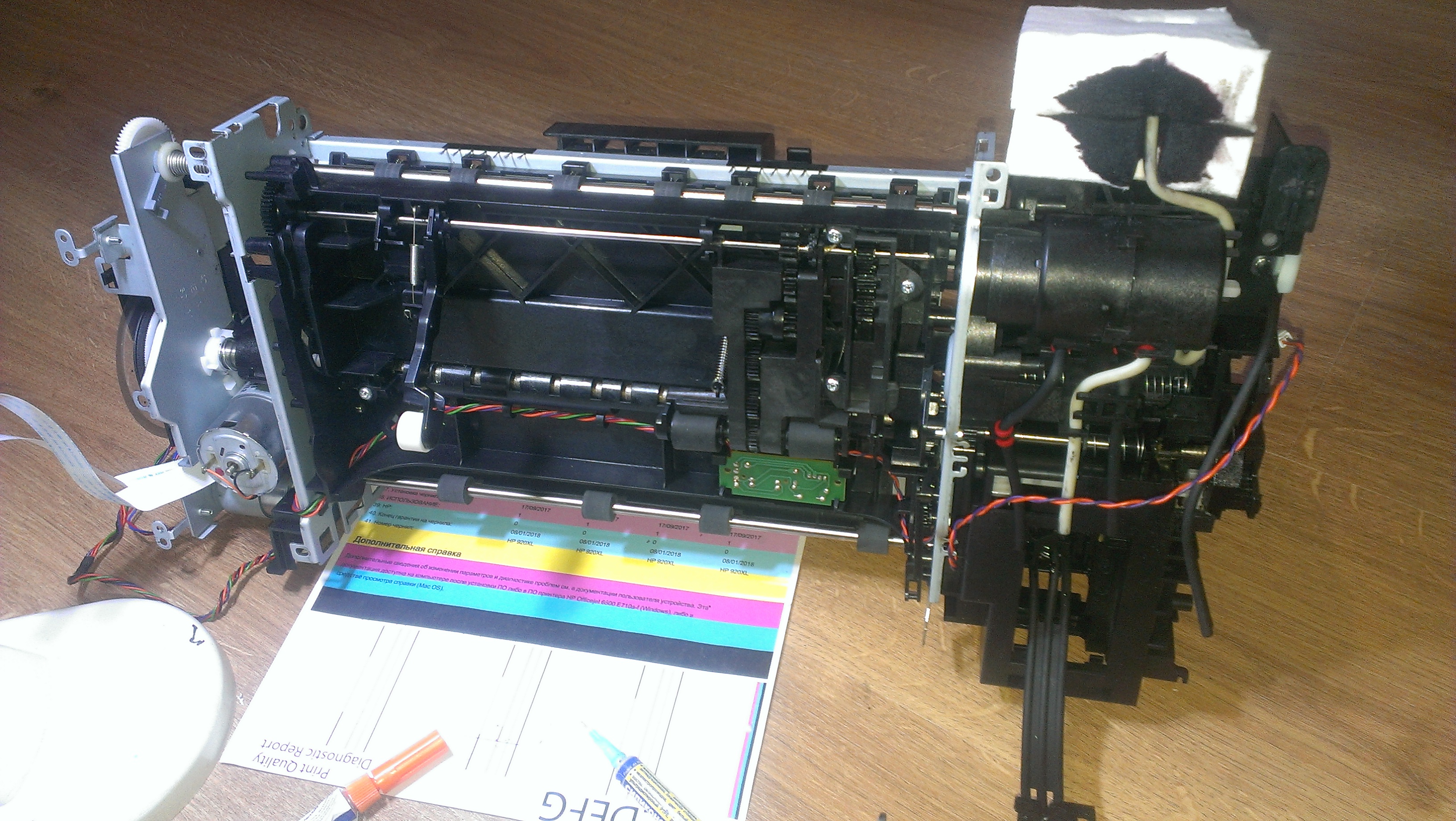

Фото1.Общий план:

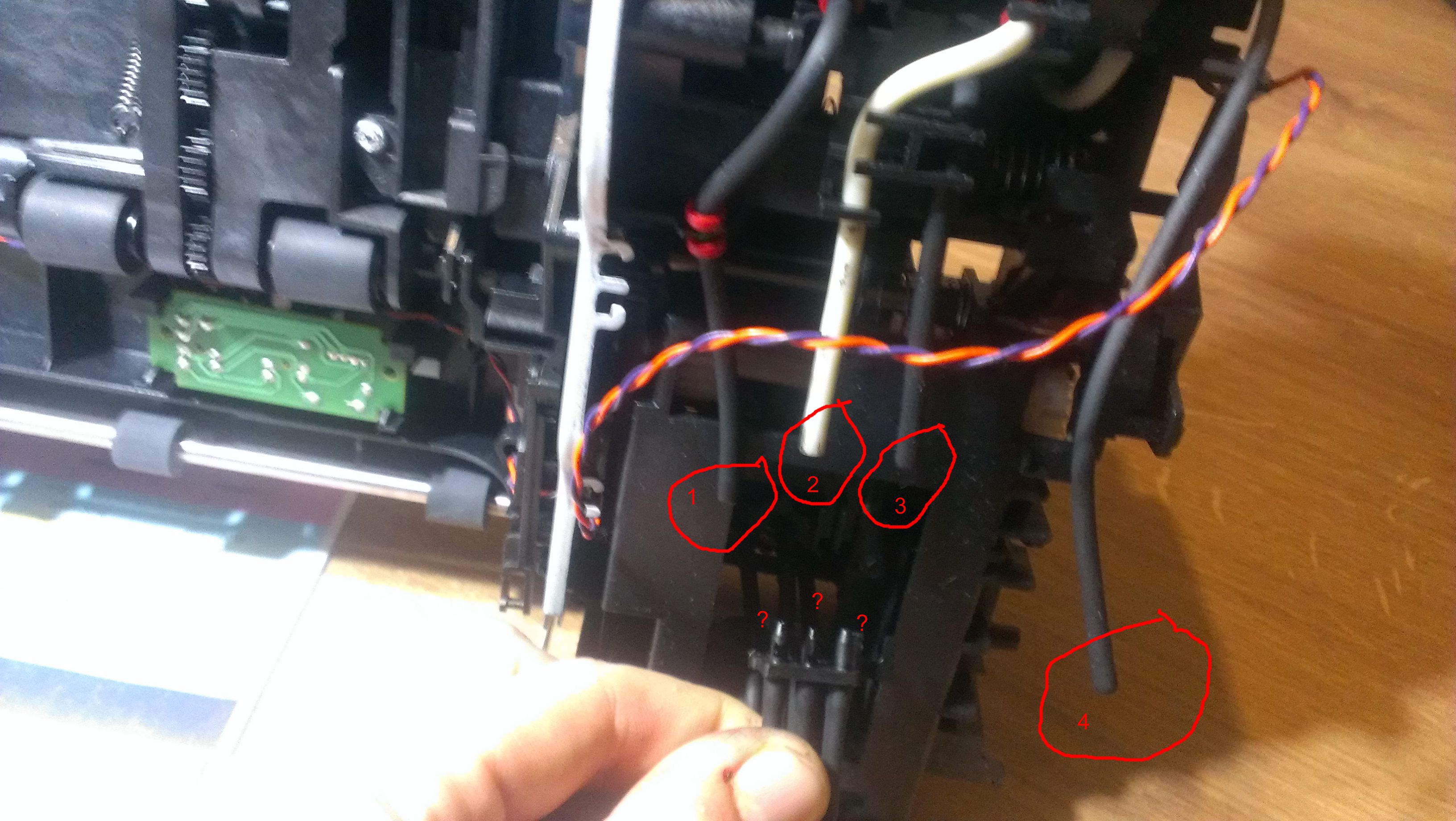

Фото2.В руке скрепленные а сверху отсоединенные

Держи фото. Я правда не знаю как ты будешь потом прикручивать соединительную муфту на место. Я 2 дня колупался. Удачи.

ещё вопрос: где брал шестерёнки, и не осталось ли у тебя запасных?

трубочка под номером один никуда не крепиться. Она опускается в специальный вырез в "Памперсе"и сверху накрывается другим "памперсом". Для этого в верхнем слое есть специальная прорезь.

Вот способ как отремонтировать шестерню без разборки:

1. http://postimg.org/image/ktgru4pkf/
2. http://postimg.org/image/wlne1vmn9/
3. http://postimg.org/image/eutek52g1/

Нужно перевернуть принтер, вырезать горячим ножом\паяльником\прочим орудием дыру, потом холодной сваркой приклеить намертво шестерню и будет работать отлично. У меня все вышло и работает, бумагу начал принимать, шестерня проворачивалась (была трещина).
