Делюсь с вами проблемой и ее решением на принтере Epson L1800.
Проблема: бумага не захватывается принтером, или бумага им захватывается плохо, и он ее выбрасывает с ошибкой - замятие бумаги.
Решение:
1) убедится что резинки на роликах захвата и отделения бумаги еще живы и не стерлись. Если они уже гладкие, то пора менять.
2) Если резинки в норме, то дальше наступает вмешательство в конструктив механизма ролика отделения бумаги.

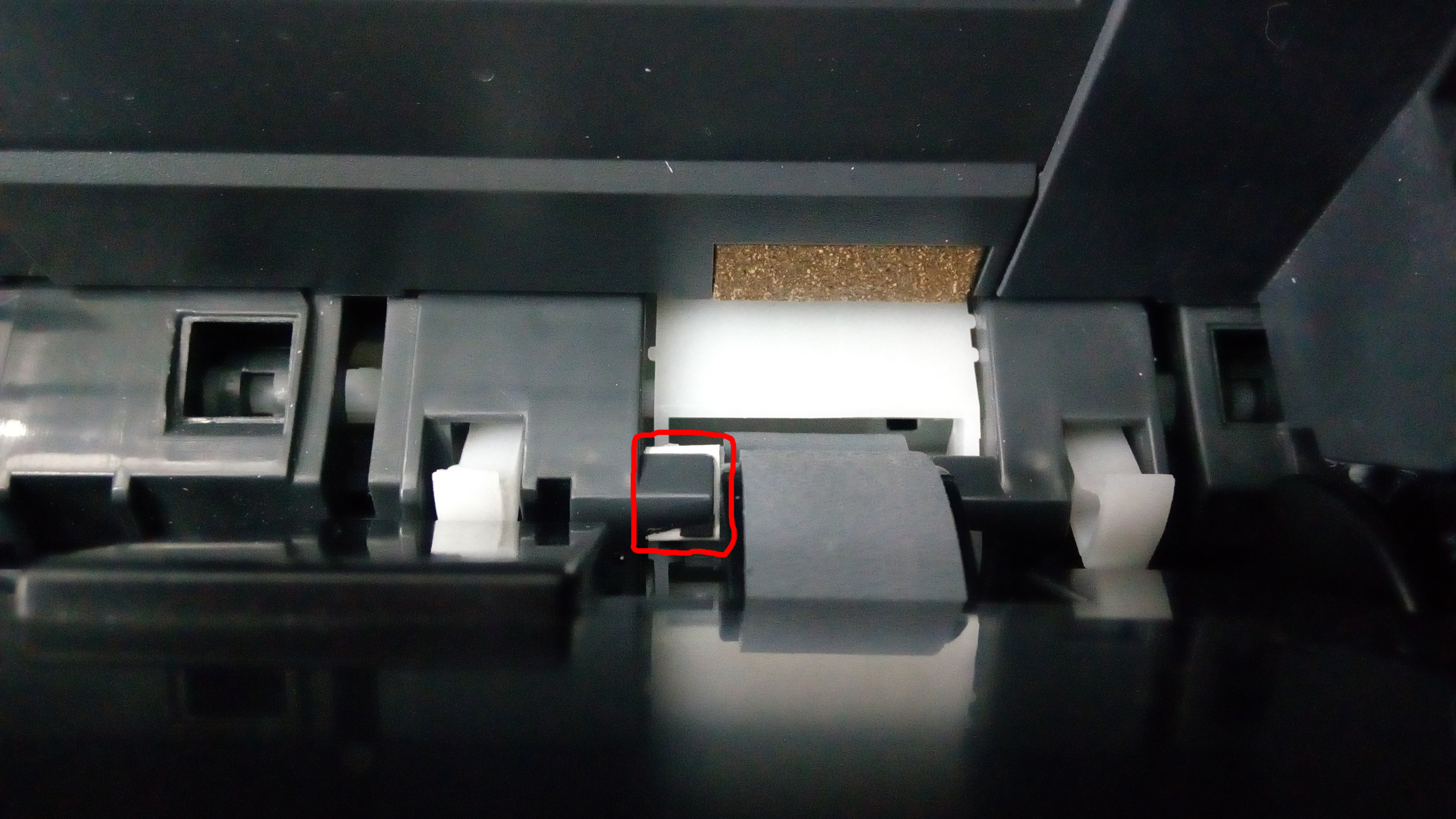

Решение кроется в подкладывании бумаги под верхний упор держателя механизма ролика отделения. на фото вы это увидите, это место обведено красным маркером.
Бумага использовалась 180гр\м2, в ширину лист 5 мм примерно, а в длину лист примерно 9 см. потом это складывается с шагом в 4-5 мм и получаем скрутку такую. На кончик капаем клей, чтобы не развернулась, и подсовываем туда под механизм. Это удобнее всего сделать при помощи 2 пинцетов, один прямой, другой угловатый на конце.

Вывод: у меня получилось так, что ролик слишком сильно прижимал бумагу, узел захвата бумаги новый, пробег у него в районе 5000 отпечатков. Есть также старый узел, на нем я все и отрепетировал :)
Соответственно я понял что резинки за такой короткий промежуток не могли стереться, и решил посмотреть как это все работает. На старом узле на удивление такая же ситуация. Пружинка слишком крепко получается прижимала к верхнему валу.
После данных манипуляций, бумага вся стала нормально забираться. Единственное что стоит заметить, наверное все таки толщину придется каждому индивидуально подбирать, но это работает.

Далее, важно чтобы угол бумаги был как с завода. Т.е. Заднюю крышку держатель для бумаги всегда отодвигайте под тот размер бумаги, на котором печатаете.

У меня все. Будет приятно, если кому то данная доработка, как и мне, поможет. :)


А Epson инженерам огромный привет! :)

fyromag сказал:

Это же начинается после определенного пробега аппарата а не с новым аппаратом?
А вся техника подразумевает профилактику через определенное время. Плохо начал брать бумагу, резинки целые - смазка пружинки, изношены резинки (цена вопроса копеечная) - замена резинок.
Остальное все называется - "колхоз", лень сделать, жаба душит купить ролик и резинку на подающий ролик или отдать в сервис или специалисту произвести замену.

Нет, жаба не душит. Как я уже написал в принтере узел менялся. Старый прошел 25000 отпечатков примерно. Поставил новый узел, так как в zipzip не было резинок отдельно. Узел новый 3000 рублей стоил. Я согласился. Он проработал 2 месяца, примерно отпечатал 5000 отпечатков. Преимущественно 10х15. И снова таже беда. Про ТО принтеру вы верно подметили, все шестерни которые надо, я смазал когда он еще новый пришел, т.к. смазки было мало на нем. ТО я делаю сам, т.к. у нас нету в городе специлистов. А отправлять принтер в Москву и платить 5 000 руб за доставку в один конец, для меня накладно :) Поэтому всему учусь сам, и всю технику обслуживаю тоже сам. :)

А резинки уже нашел на алиэкспрессе и заказал вчера :) т.к. нужно иметь их в запасе все таки )

И еще насчет жабы, плохо когда запчастей в России нет, и магазины не держат в наличии такие мелочи. В zipzip заказывал, ждал месяц пока к ним придет узел захвата бумаги в сборе. :( минус большой за это.

Есть резинки на зипе
263081 Epson 1635690 | 1292555 Насадка на ролик захвата Stylus Office T1100, B1100

Эта резинка подойдёт и на L1800? На сайте указана совместимость только c L1300 ))

fyromag сказал:

Это очень хороший результат.

fyromag сказал:

Не очень хороший, а я бы перед тем как ставить пружинку бы смазал, то что идет в запчасти может отличаться от того что ставится при сборке.

fyromag сказал:

Хорошо когда сам в силу обстоятельств и знаешь что делать, хуже когда народ не знает что делать но упорно пытается сам.

fyromag сказал:

Они есть просто иногда либо плохо ищут либо не там.
Регулярно вижу резинки и ролики на Авито в Казани какая-то фирма торгует.

slef сказал:

Да пойдет, я как-то раз в силу обстоятельств поставил ролик целиком от Т50 на 1410, работает без запинки.

Alex_Ekb сказал:

Интересно про какой ролик вы говорите? Если нижний ролик отделения бумаги, то да, они идентичные, а вот резинки ролика захвата бумаги разные по диаметру у Т50 и 1410.

сейчас занимаюсь этой же проблемой. идея с бумажками - не вдохновила, первое, что пришло в голову после разборки принтера-
что резинка на ролике захвата бумаги стоит в другую сторону, судя по направлению заусенцев на ней.
вопрос в другом, как снять всю ось на которой расположен ролик,
чтобы перевернуть резинку.
мануал не помешал бы

мануал нашелся
http://manuals.by/ск...ice-manual.html

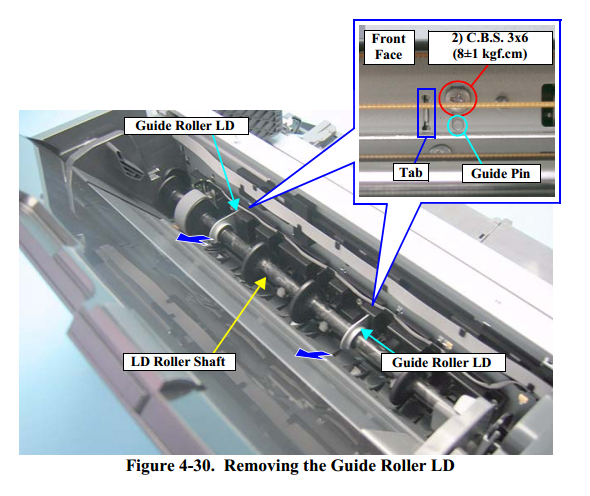

как снять LD Roller мануал не очень разъясняет, буду рад доброму совету :)

А вообще, достаточно ли для восстановления работоспособности узла, заменить на новые: вал с роликом захвата и тормозной ролик. Цена вопроса в принципе небольшая. Но даст ли это результат такой же, как и при замене узла целиком?
Потому что у меня клиенты меняют обычно узел целиком и скопилось несколько старых. Соответственно подумываю о восстановлении.
И еще вопрос.. Как вы выставляете металлические крючки держатели по высоте?

kordi сказал:

Epson нам никаких шансов не оставил, чтоб эти "крючки" можно было как-то установить не так.

Ну вообще-то они имеют ход вверх-вниз, вероятно для коррекции оси вала.

kordi, по полтора мм вверх/вниз? Вряд ли это какие-то значимые цифры. "Практика" должна сказать точно, так это или нет.

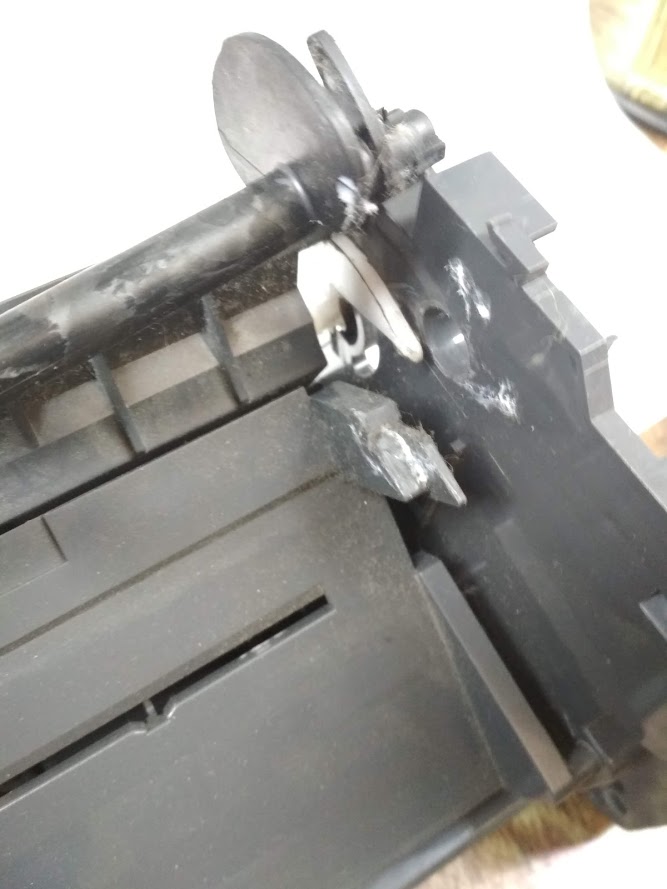

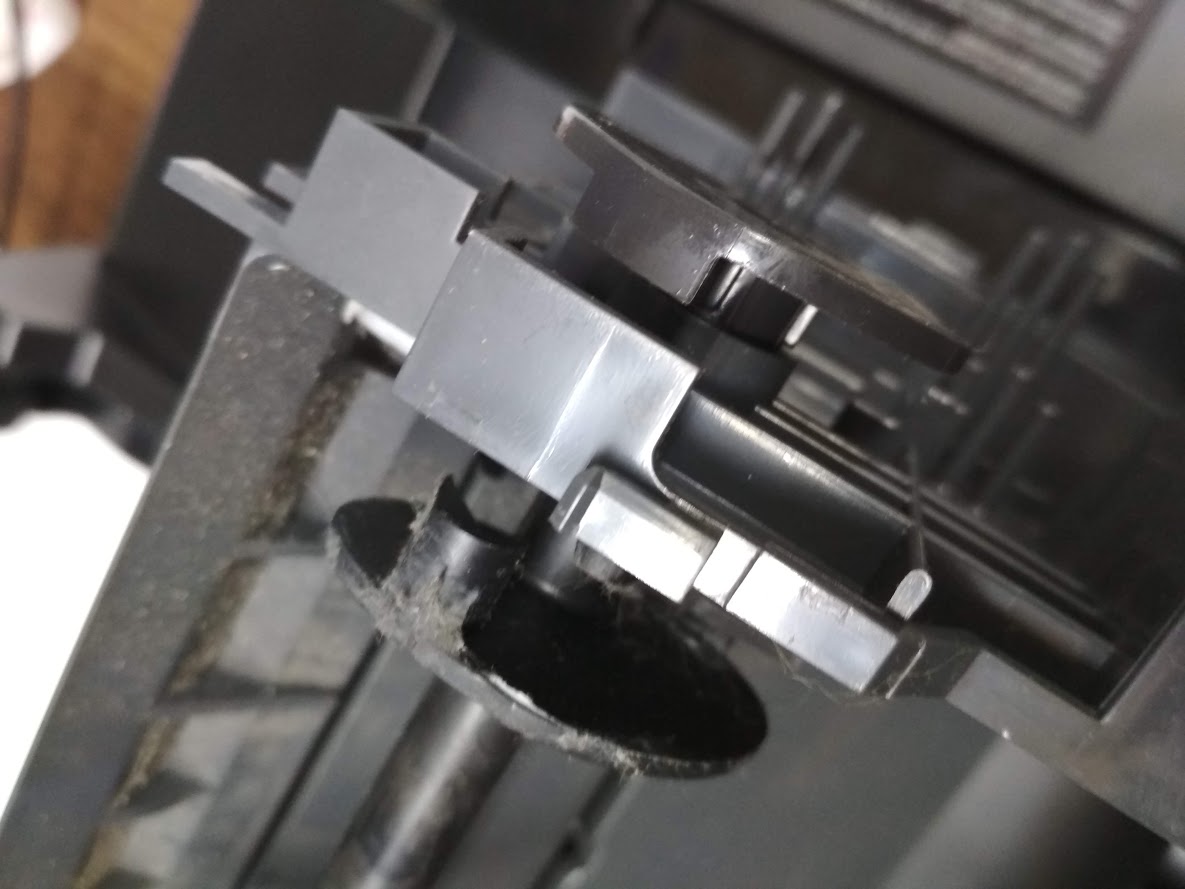

protz, лови инструкцию, только что проверил на трупиках.

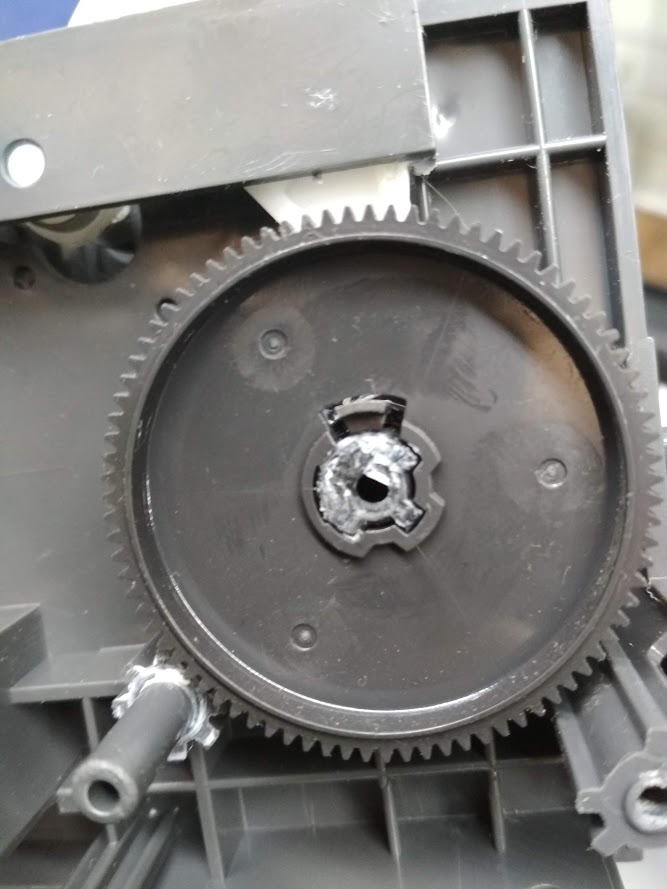

1. Снять двигатель и 2 шестеренки, вторая на валу с защелкой.
2. С противоположной стороны снять круговой флажок (снимается чуть с усилием)
3. Чуть согнуть вал (посередине) и вытащить с той стороны где стоял флажок

kordi сказал:

ugrinov_ss сказал:

Где-то месяц назад один пацан (Марат Сергеевич) в мастерской мучился с подачей на подобном принтере. Я ему помогал. Тем более, что у меня была "запчасть" в виде податчика от 1410 БУ. Оказалось, что податчики взаимозаменяемы. У нас был новый подтормажиаающий ролик и новая резинка . Принтер использовался в оффисе. Печать на обычной бумаге. Мы ежедневно в течении недели экспериментировали с разными вариантами. Результата не было. Или нормальная печать или замятие. Причём, принтер оказался очень чувствительным к сорту бумаги. Дело кончилось так: раздаётся звонок на мобилку, Марат Сергеевич: - сделал! Поджал до упора вниз "металлические крючки держатели"
Кстати, у моего 1410 уже давно задубели резинки в податчике. Стоимость нового податчика оказалась смешной - 1800?. Я его заменил. "Крючки" почему-то умолчально опустил вниз. И забыл про этот момент. Прошло три года после замены.

Всем привет! Аппарат Epson L1300. Ув. профи и спецы похожая проблема ток с роликом отделения у меня вопрос должен ли он вращаться или нет? Трабл в том что при работе формат А-4 проходит нормально, а А-3 заминает левый угол листа и при этом видно замятый край листа где то 0,5 мм как раз в районе ролика отделения, все посторонние предметы и обрывки бумаги были удалены и проведен визуальный осмотр все норм. Снял весь узел подачи проверил на вращение ролик отделения не вращаетьсься, должен ли он вращаться или нет? Плиз с помогите с ответом. Заранее благодарен!

stava99, везде и во всех эпсонах, ролик отделения в одну сторону вращается, в другую нет.

Спасибо Андрей буду менять ролик отделения довольно таки слизан он не вооруженным глазом видно. Сама пружина норм. Спасибо!

Добавлю, что нужно обращать внимание на выработку пластика в месте контакта с ось ролика захвата. При наличии выработки либо меняем, либо колхозим.

День добрый.
У меня тут такая проблемка - имеется принтер эпсон эл 1800, переведенный под ДТФ,т.е. часть роликов удалена. Раньше бывали проблемы с захватом из-за этого но не критичные. А сегодня уже минут 40 мучаюсь, не разу лист не захватил. Начинает захват, потом как бы проваливается сантиметров на 5 и выплевывает.

на моем примере проблема крылась в самом ролике отделения. резинки были в порядке, хотя и заменил их, проблема осталась. Делал как ты подсказал, даже ослабил пружинку - эффекта не было ни какого, всё так же не захватывало. Я разобрал ролик отделения, почистил - удалил старую смазку с пружинки, нанёс новую и всё стало нормально захватывать. Так что проблема скорее всего в этом ролике, он слишком туго вращался, что и не давало проходить бумаге. Кстати эта проблема была сразу после приобретения этого аппарата с нуля.
