T50 - все картриджи не определяются Снимал картриджи.снпч и залил контактную плату чернилами

|    Сообщение #1 Отправлено 22 сентября 2016 - 20:17   MLEX2008

Проблема EPSON T50

Снимал картриджи.снпч и залил контактную плату чернилами.......
тк снизу выскочила резинка у цианового цвета

В итоге все цвета\картриджи не определяются :rofl:

Все разобрал протер\продул феном
сначала пару цветов определял а через пару дней все исчезло......
они кресты

Сегодня от рабочего\донора т50 поставил контактную плату и снпч
не помогло.......кресты

Снял пг ....разобрал ...между иглами резинкой и пг протекшего циана чернил нет !!!!!!!

ПОМОГИТЕ :ilove-r-ru:
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #2 Отправлено 22 сентября 2016 - 20:31   Nikolai67

Смотри предохранитель эф2 на материнке.

|    Сообщение #3 Отправлено 22 сентября 2016 - 20:55   MLEX2008

Nikolai67, ок

Nikolai67, - это предположение или 100% предохранитель ?
- где он там находится ?
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #4 Отправлено 22 сентября 2016 - 21:18   Alex_Ekb

Просмотр сообщенияMLEX2008 сказал:

100% предохранитель

Просмотр сообщенияMLEX2008 сказал:

где он там находится
сейчас фото поищу

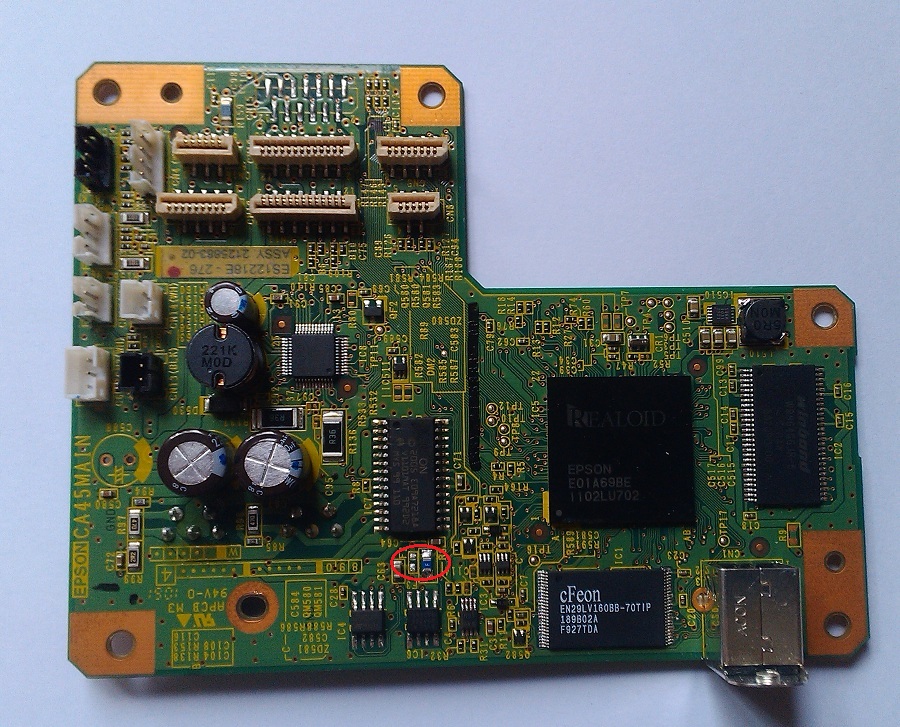

Прикрепленное изображение: L800_1F2.jpg
Слева черный маленький - это заводской, синенький рядом это уже я паял.
Не стоит паять просто предохранитель и тем более проволочку, тип которые ставятся полупроводниковые сверхбыстрые.
Если плата ПГ осталась влажной то и сверхбыстрый не поможет так как он не защищает транзисторы и случится КЗ

|    Сообщение #5 Отправлено 22 сентября 2016 - 21:27   MLEX2008

Alex_Ekb, Буду признателен !

Alex_Ekb, плата пг была сухая
залило только контактную плату для картриджей на коретке.....

Завтра к телефонно\ноутбучному мастеру пойду.......
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #6 Отправлено 22 сентября 2016 - 21:29   Alex_Ekb

Ну тогда вроде нормально, обычно предохранитель и горит когда шлейф дергают с питающим шнуром в розетке или чернила попадают на шлейф и разъем головки. Если дальше на плату ПГ не пошло. но контактную плату просушить хорошо может даже феном.

|    Сообщение #7 Отправлено 22 сентября 2016 - 21:53   MLEX2008

Alex_Ekb, Сегодня от рабочего\донора т50 поставил контактную плату......сухую 100% рабочую !

Всем спасибо.........отпишусь
:ilove-r-ru:
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #8 Отправлено 23 сентября 2016 - 08:11   Alex_Ekb

Если у Вас есть спец по пайке может уже стоит посмотреть в сторону замены флеша для L800 :ilove-r-ru:

|    Сообщение #9 Отправлено 23 сентября 2016 - 16:39   MLEX2008

Alex_Ekb,

Просмотр сообщенияAlex_Ekb сказал:

спец по пайке
Слишком маленький городок

В общем такого фуза не где нет......просто на прямую спаяю сам.....
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #10 Отправлено 23 сентября 2016 - 17:13   MLEX2008

ЗАРАБОТАЛО !!!!!!!!!!!
:ilove-r-ru:
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #11 Отправлено 24 сентября 2016 - 17:32   Alex_Ekb

Просмотр сообщенияMLEX2008 сказал:

просто на прямую спаяю сам.....

Опасно однако ... чревато уходом в последний путь 8)

|    Сообщение #12 Отправлено 24 сентября 2016 - 19:03   Nikolai67

Разве об этом думают? Как говорится: живут одним днём.

|    Сообщение #13 Отправлено 24 сентября 2016 - 19:33   MLEX2008

Alex_Ekb, Nikolai67, опасно только при заливе пг и контактной платы ?
или еще есть нюансы ,,,,,,
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #14 Отправлено 24 сентября 2016 - 21:08   Nikolai67

Не внимательный? читай шестое сообщение.

|    Сообщение #15 Отправлено 24 сентября 2016 - 23:23   MLEX2008

Гдеб найти схему материнки или параметры\маркировку этого фуза ?
А то двое мастеров спрашивали.....
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #16 Отправлено 25 сентября 2016 - 06:52   Nikolai67

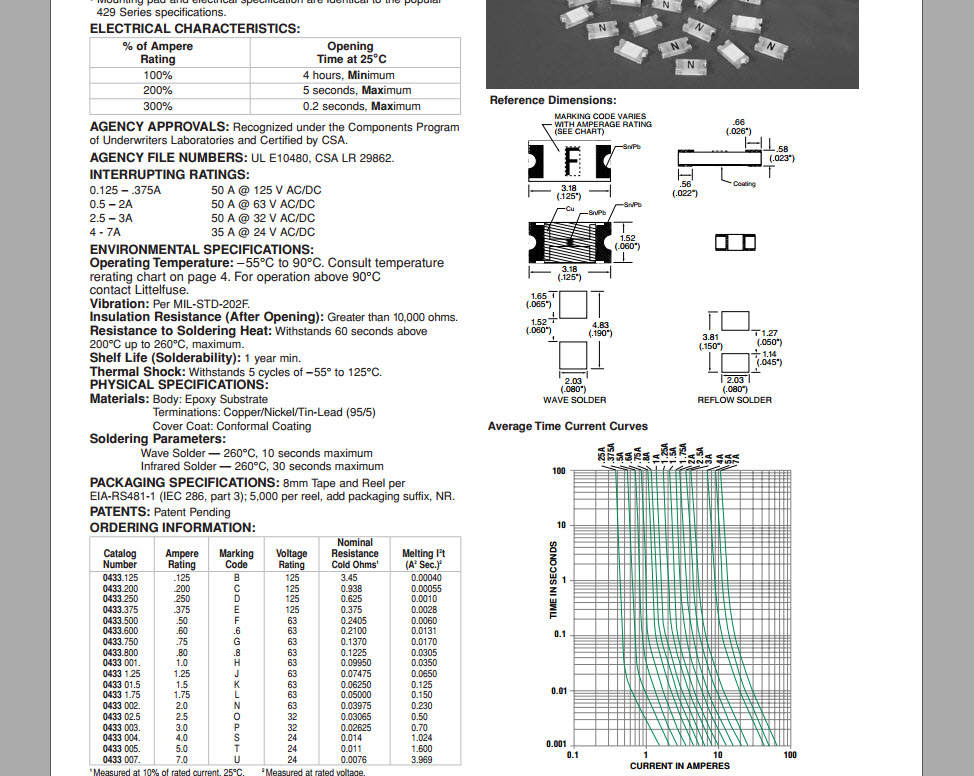

Схема в серисмануале, а параметры предохранителя могу дать.

Прикрепленные изображения

  • Прикрепленное изображение: 2016-09-25_7-51-03.jpg

|    Сообщение #17 Отправлено 25 сентября 2016 - 08:15   MLEX2008

Nikolai67, Давай будем искать......
-=ВО СКОЛЬКО РАЗ 3770К МОЩНЕЕ 486DX2=-

|    Сообщение #18 Отправлено 25 сентября 2016 - 09:50   Nikolai67

даташита не достаточно?

|    Сообщение #19 Отправлено 05 октября 2016 - 02:55   BADEDIA

Какие параметры предохранителя F2?

|    Сообщение #20 Отправлено 07 октября 2016 - 22:19   Chica

Добрый вечер!
Мне тоже необходимы предохранители
Маркировка у них: один TR/1206FA-2,5-T, другой предохранитель TR/1206FA-375-T
Вот где их можно купить?
С уважением
