Всем привет!
1410 меня тут давеча завёл в тупик.
1. Сначала стал часто просить картриджи. Нажимаешь на кнопку сброса на планке чипов - поездит и снова просит замену. Иногда этот же цвет, иногда другие. При этом, каретка ездит туда-сюда как то необычно. Например раза 4 быстро туда-сюда. Обычно она ведёт себя по другому.
2. Подумал, что заглючила планка чипов. Купил новую в resetters - опять то же самое.
3. Изредка перестаёт просить картриджи, иногда даже удаётся попечатать.
4. С родными картриджами похожее поведение, но успокаивается он вроде бы чаще. Бывает что он просит поменять картридж, я его вытаскиваю и снова вставляю, и он перестает просить.
5. На этом принтере была проблема с картриджами, когда шесть картриджей он вообще не видит, а если убрать один любой картридж, то просит именно его. Решили эту проблему так как показано в этой статье: http://vce-o-printer...-kartridji.html Напаяли вместо сгоревшего предохранителя, подающего питание на CSIC, проводочек (делал не я), а также заменили несколько транзисторов (взяли с платы какого то Epson А4 шестицветного - точно не помню какого). Эти транзисторы были немного разные по количеству ножек, мастер сказал что можно как то их развести по новому, отогнуть пару ножек и они будут работать так же как сгоревшие. Сделали, и несколько месяцев принтер работал без нареканий. А потом возникла вышеописанная проблема.
6. Переставил бошку в донор 1410, у которого вся механика посвежее. Проблема полностью повторилась.
7. Поставил эту бошку в R270 - определилась, печататает норм.
И вот тут я уже и не знаю что делать...

glazique2 сказал:

цель замены - были сгоревшими?
Почему впаяли не родные, тем более они в разы дешевле да и любая плата 270 может служить отличным недорогим донором для ремонта 1410.
Если проблемы с определением картриджей то думаю от ПГ мало что зависит, может проблемы со шлейфами на плату CSIC или с самой платой, если на 270 работает возьмите с него плату или с 1410 поставьте на 270.
Во всяком случае сузить место поиска.

Alex_Ekb сказал:

Вот ответ мастера про транзисторы:
"Ну да, меняли потому, что они были пробиты после попадания влаги. Из-за пробития тех транзисторов пожгло и предохранитель. Поставили то, что было под рукой, по параметрам подходило, а поставили мы транзисторные сборки, использовав по одному транзистору из пары. "

Судя по статье по ссылке - когда сгорает предохранитель - есть какая то причина для этого. И они явились этой причиной.

glazique2 сказал:

Они не причина, они тоже следствие КЗ.
Для начала я бы у брал "колхоз" и восстановил так как должно быть.

Alex_Ekb сказал:

Нашёл 3 платы от R270 - в ближайшие пару дней снимем с них рабочие транзисторные пары и предохранитель F2 и поставим на плату 1410.
Найти бы реальную причину КЗ... Судя по статье причины бывают вот такие:
1. Залитая чернилами печатающая головка
2. влага в электронной части
3. сгоревшая головка
4. Скачек напряжения
5. выдергивание шнура питания при работающем принтере
6. выдергивание электронных шлейфов при включенном принтере ( особенно на головку)
7. загрязнение или деформация контактов на электронном шлейфе в принтере

Alex_Ekb сказал:

glazique2 сказал:

В общем поставили рабочие транзисторные пары и предохранитель на эту плату, прозвонили (двоим разным квалифицированным людям давал прозвонить - чтобы перестраховаться). Транзисторы работают как и должны. Предохранитель исправен.
Собрал принтер, запускаю, - снова выдаёт "ошибку 5+1": шесть родных картриджей не видит вообще, а если один достаём - видит остальные пять.
Подумал на бошку. Проверил ПГ на R270 - напечатал тест дюз спомощью кнопок, всё норм. Вставляю эту ПГ в 1410 - снова "ошибка 5+1".
Подумал на плату CSIC. Проверил методом подстановки нескольких таких плат. Из четырёх - две было дохлые, две рабочие. Проверял на этом 1410, вставляя несколько родных картриджей. Но "ошибка 5+1" осталась.

glazique2 сказал:

Наверное лучше проверить платы на 270 и 100% рабочую установить на 1410. Возможно что еще со шлейфом проблемы.
Если картриджи не видит ПГ не надо мучить она тут не при чем.

Alex_Ekb сказал:

Сейчас провёл эти замены, в ходе которых вычислил одну нерабочую CSIC плату, которая выдала "ошибку 5+1" на R270. Две других платы на R270 нормально видели все картриджи.
А вот, вставив эти платы в 1410 - снова проявилась "ошибка 5+1". При этом, снова вставив одну плату в 270 - нормально картриджи определились.
Получается есть ещё источник проблемы.

Источников осталось немного - сама контактная группа, шлейф или плата.

Alex_Ekb сказал:

Контактная группа (сама пластмассовая часть с "граблями") с платой CSIC от 1410 свободно вставляется в R270.
Сейчас взял контактную группу из 1410, который показывает ошибку 5+1 и вставил её в R270. 270 увидел все картриджи.
Также сегодня прозвонили шлейф 1410, который идёт от CSIC к плате главной. В положении почти запаркованной каретки. Все каналы звонятся. Было предположение что шлейф может перегибаться в процессе печати, но принтер по пробегу молодой, чистенький, но стоял долго.

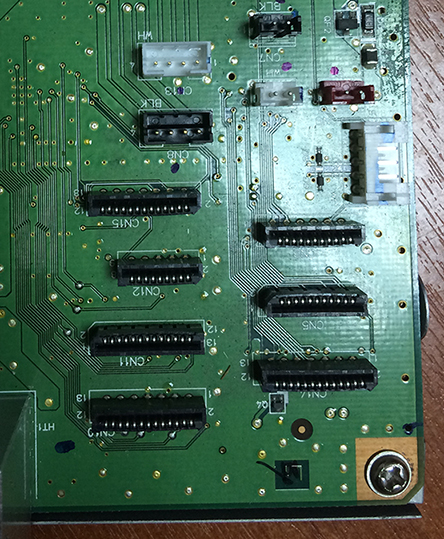

Посмотрел коннекторы на главной плате, куда шлейфы вставляются - они все оказались изогнутые! Будто от времени пластик деформировался.

Подсунули в коннектор CN15, куда входит наш шлейф обрезок тонкого пластика прозрачного - принтер запустился до момента когда стал прочищаться. Потом показал что желтый картридж кончился и я вставил планку с чипами.
После этого проявилась ещё одна проблема, которая тоже была раньше: он стал то предлагать замену то одного картриджа, то двух, то вообще предлагал заменить, но каретка не останавливалась напротив указателя вообще. И так по кругу, то одно, то другое.
Тут я подумал, что лучше попробовать поставить старую плату с нормальными коннекторами. Дал её прозвонить на предмет транзисторов компьютерному мастеру - говорит что всё норм.
Поставил плату, собрал, включил. Тут он один раз попросил картридж под замену, подъехал, я сбросил его с помощью чипов и всё, он приехал в положение ожидания печати, красная лампочка погасла.
Ну всё, думаю, норм. Заправил СНПЧ, поставил. Включаю, а он через некоторое время гаснет совсем и не включается.
Что делать? Может под каток их обоих?

glazique2 сказал:

Хм, ничего не понимаю...
Сейчас принёс его за другой стол для того чтобы разбирать. Включился, проинициализировался...
Вернулся на старое место, включил, норм работает...
Проверил два кабеля - работают. Завтра сетевой фильтр проверю.
Щас ещё погоняю его немного, завтра отпишусь.

Вот так он себя сейчас ведёт:


Сейчас погонял 1410 с этой платой.
После включения - сразу 100% всех картриджей показал.

Вот отчет сразу после включения:

Было отправлено 5 копий одной фотки - он четыре раза попросил подряд заменить картридж (каждый раз новый), а потом выплюнул недопечатанный лист и сбросил все задания.
Вот отчёт в тот момент когда он показал что нужно менять картридж:

После того как он сбросил задания принтхелп в отчёте показал вообще только одну строку - версию прошивки и та неправильная.

Ну вот - в разъеме собака порылась ))
Может еще USB шнурок дурит?

glazique2 сказал:

1410 при окончании любого из картриджей не выкидывает лист а ждет его замену а потом допечатывает.

У меня когда накопится куча установленных/удаленных принтеров тоже иногда не полностью считывает все данные отчета, удаляю и вычищаю всё установленное по Епсону. Перестает дурить на некоторое время, причем не только принтхэлп так себя ведет а АР и Антипамперс.

Цитата

Ну а как ЮСБ шнурок повлияет на сброс картриджей?
По поводу того что он сбросил задание - я разобрался. Скорее всего я в Принтхелпе нажал кнопку "Отчёт" и он сбросил задания.

Цитата

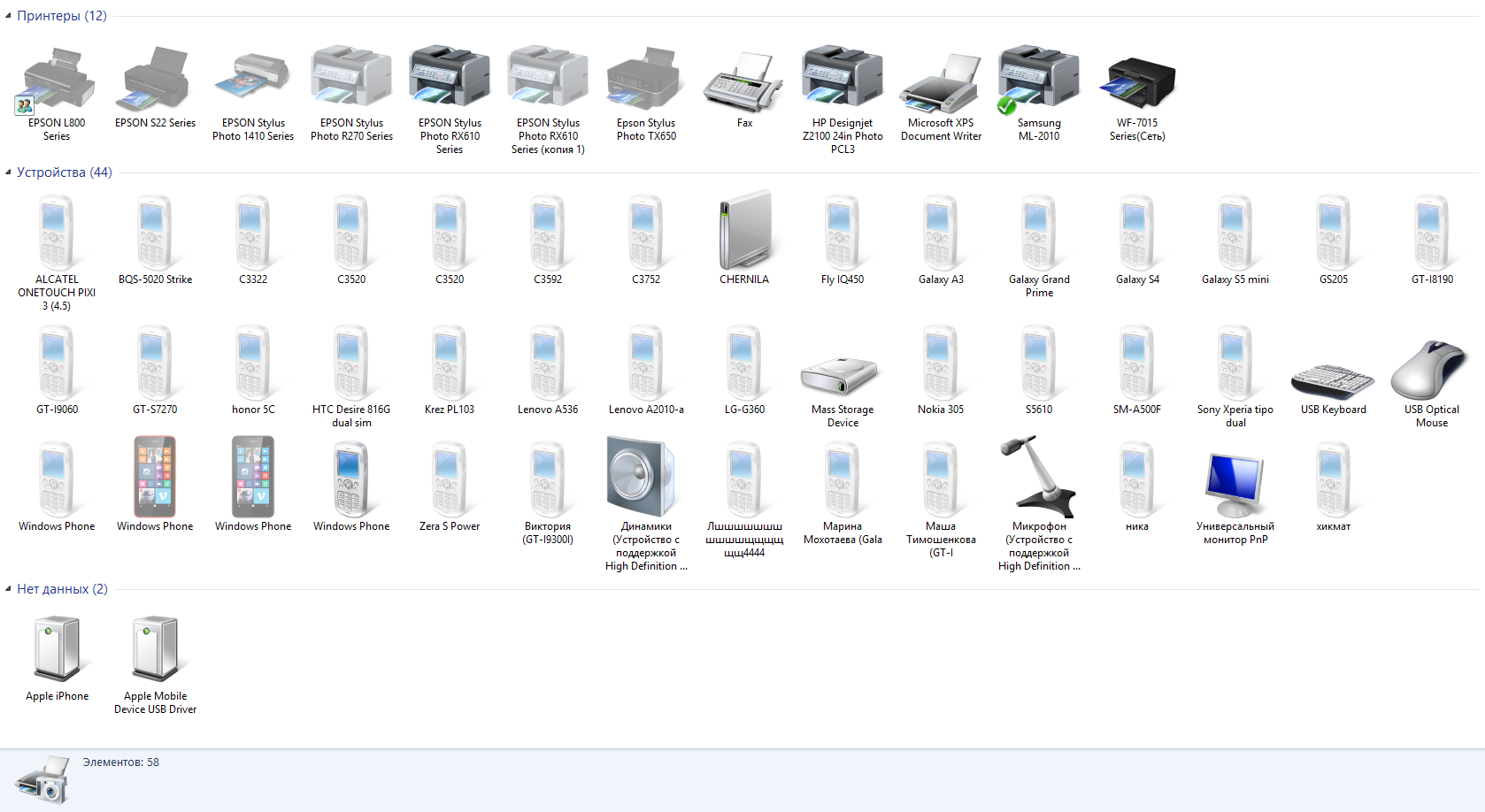

Вот всё что у нас стоит на этом компе:


Сегодня наш компьютерщик феном нагрел коннекторы на плате, которые были погнуты, и выпрямил их.
Я вставил эту плату и запустил 1410 с ней.
Теперь он постоянно просит поменять разные картриджи. Вот видео:
Пробовал два разных чипа СНПЧ - одинаково себя ведёт. Надо ещё на картриджах родных попробовать, но у меня жёлтый закончился, завтра буду искать.
Пару раз получилось снять показания счётчиков расхода картриджей:


В остальные моменты либо нельзя посмотреть эти счётчики, либо 100% на всех.

Это я удачно зашел.У меня аналогичный случай сейчас в ремонте.И тоже пока не решил.У меня есть особенности.Когда принтер не хочет видеть чипы.Выключаю на время.от часа до на ночь бросаю.Когда включаю показывает 100%.Отправляю на печать пробную страницу или тест дюз.Он ее печатает и загорается капля.
Поставил рядом рабочий 1410.
1)Перекинул СНПЧ.Если опознало.То может много печатать.Вынимаю.ставлю любую другую СНПЧ.Она не опознается.Все.после этого ничего не увидит.Пока не выключить и не дать отдохнуть.
2)Перекинул планки чипов местами.и там и там работает.Даже СНПЧ обнулилась и показало что все цвета 100%.Вынимаю СНПЧ и ставлю другую. Опозналось. Напечатал 1 лист и опять ничего не опознает.

У меня осталось 2 версии шлейф(у меня есть помятости на нем).И все-таки чип.Проверить новым пока нет возможности.Иногда б.у чипы очень странно себя ведут

Сегодня мой принтер меня достал.уже ничего не хочет опознавать.Разобрал его.Прозвонил шлейф.1 дорожка не звонится. Буду заказывать.Надеюсь поможет.
Ее партомер: 2111930 Шлейф платы управления картриджей

У меня проблема с 1410 решена!
Заменил шлейф от платы CSIC, саму плату CSIC и планку чипов.
Всё куплено новое, заведомо рабочее.
Помогло, принтер пришёл в разум.
Само собой, для начала звоним транзисторы и смотрим F2.

Предполагаю что в моём наборе планок с чипами попалась нехорошая. Среди моих планок есть и совсем древние, вплоть до тех которые простояли с залитой СНПЧ на балконе пару лет.
Поэтому всю "коллекцию" - на помойку, и покупать новые чипы.

подскажите схему включения переключателя на плате авточипа 1410 . Он с фиксацией. Хочу приколхозить П2К, по моему подойдет. Возможно еще найду более миниатюрнее. Спасибо.

И вдогонку- Электронный Суперблок СБ-1410 с возможностью принудительного сброса, кнопка сброса слева на плате

вопрос снимаю. Разобрался с кнопкой, поставил современный аналог (меньше размер) типа П2К, конечно не на штатное место. габариты не позволяют. приклеял сбоку на корпусе каретки ПГ. Все заработало. дело было в кнопке, как и в электрике. дело было в отсутствии контакта.
