Всем дорого времени суток, подскажите пожалуйста как проверить печатающую головку Epson L1300 на предмет короткого замыкания, чтобы снова не пришлось вдруг менять главную плату.

Приветствую. Никак ее не проверишь безболезненно, только вставив и спалив очередную плату.

Тем более, что ремонт заключается только в замене транзисторов, - драйвер всегда остается целым.

Стаc сказал:

Ну и сколько вы плат отремонтировали, чтобы утверждать такое? Плата по разному выходит из строя, начиная с предохранителя, заканчивая практически любой деталью.

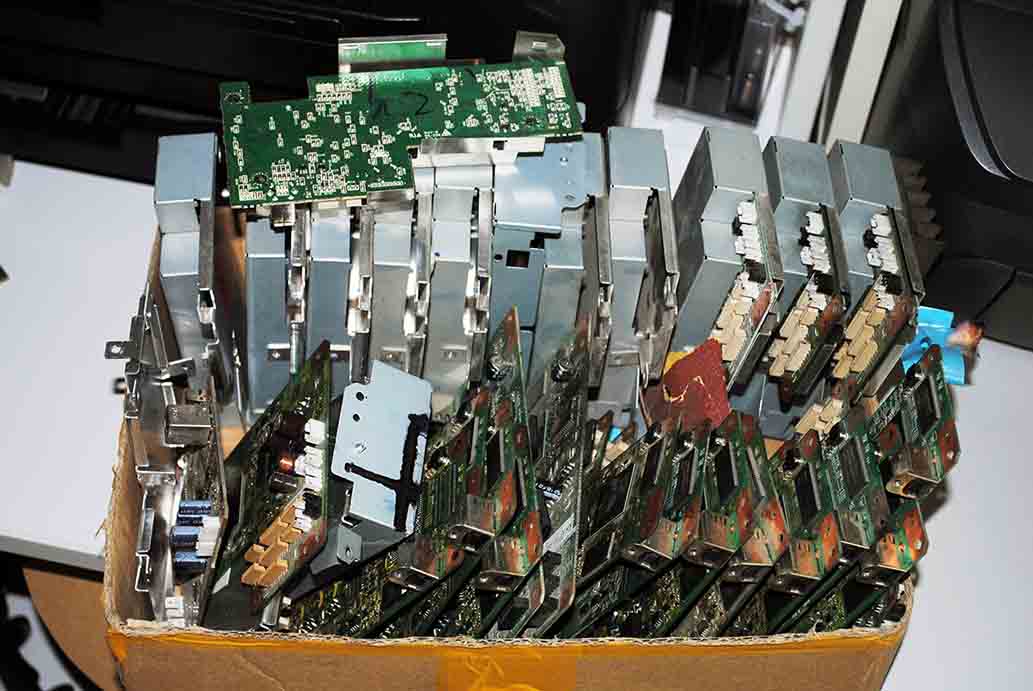

Вот маленькая коробочка плат доноров

Стаc сказал:

У меня по моему головка унесла жизнь еще и драйверу, так как половина ножек накоротко звонится на корпус.

pepsiman сказал:

- относится только к платам с драйвером на 09A54RA. На Вашем фото ни одной, относящейся к теме разговора - лишнее подтверждение живучести данного драйвера. Меряться пиписьками не собираюсь, это мое личное мнение - за все время ремонтов НИ РАЗУ не менял такие микросхемы. Чтобы она вышла из строя, нужно что-то другое, никак не пробой ключей. Например пробить 3,3V, и то, эта сгорит после процессора, когда о ремонте платы можно уже не говорить. Есть другой опыт? С удовольствием выслушаю.

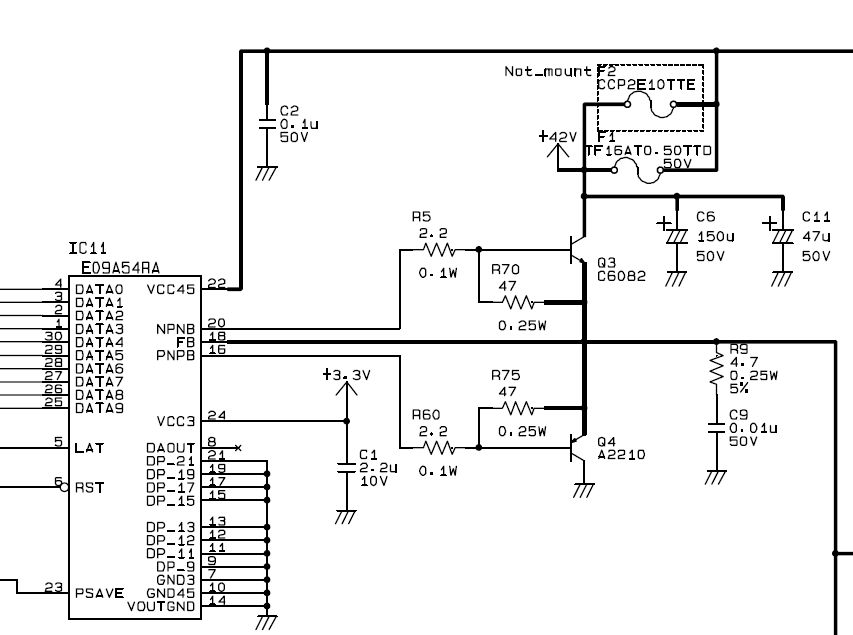

Для понимания

meloman_88 сказал:

происходящего прикладываю обвязку драйвера.

meloman_88 сказал:

После ремонта платы, можно попробовать считать последнюю ошибку, сделать это так, чтобы не спалить плату, на L-серии нужно чтобы пред был в разрыве. Если код ошибки 42, 43, ПГ в мусор. Экспериментировал с самовосстанавливающимися предохранителями, результаты интересные

Доброго времени суток. Чем снимать ошибку? PrintHelp?

BardakadraB сказал:

PrintHelp читает ошибку кнопкой Отчет. Нужно смотреть верхнюю ошибку №1

pepsiman сказал:

У меня 0x43 было, когда шлейф плохо подключил. Так что не всегда нужно в мусор такую голову.
