R270 - не передается вращение с pf мотора не передается вращение с pf мотора

| Сообщение #1 Отправлено 17 июля 2016 - 00:14 дикарь

Здравствуйте помогите пожалуйста советом. не подавалась бумага . хотел обезжирить ролики после сборки такой результат.не передается вращение с вала на механизм загрузки бумаги и горят оба диода капля и бумага.что собрал не так? Помогите пожалуйста не могу прикрепить видеофайл

Наверх of the page up there ^
0

| Сообщение #2 Отправлено 18 июля 2016 - 16:46 deleted

Что-то неверно собрали. Посмотрите с помощью PrintHelp какая ошибка выдается.

Наверх of the page up there ^
0

| Сообщение #3 Отправлено 18 июля 2016 - 17:13 Стаc

Запчастей не осталось? На 270-й есть сервис мануал. Заглядывали туда? Видео выложите на любой обменник, хоть и на Mail.ru

Наверх of the page up there ^
0

| Сообщение #4 Отправлено 19 июля 2016 - 08:11 дикарь

Статус Критическая ошибка
Счетчик ручных прочисток 57
Счетчик прочисток по таймеру 14
Прочисток при замене картриджей 118
Счетчик проходов печатающей головки 309734
Счетчик отпечатанных страниц 1618
Код последней фатальной ошибки принтера 1 0xFB PF PID acceleration lock error. An error occurred in the PF motor operating sequence.
USB-ID W69P40305170510170
Версия прошивки FR1372 (2007/02/13)

https://youtu.be/l_uJrBNeE4M

Наверх of the page up there ^
0

| Сообщение #5 Отправлено 19 июля 2016 - 08:37 Стаc

Шлейф с датчика кругового энкодера проверьте с обеих сторон, такое впечатление, что он не вставлен.

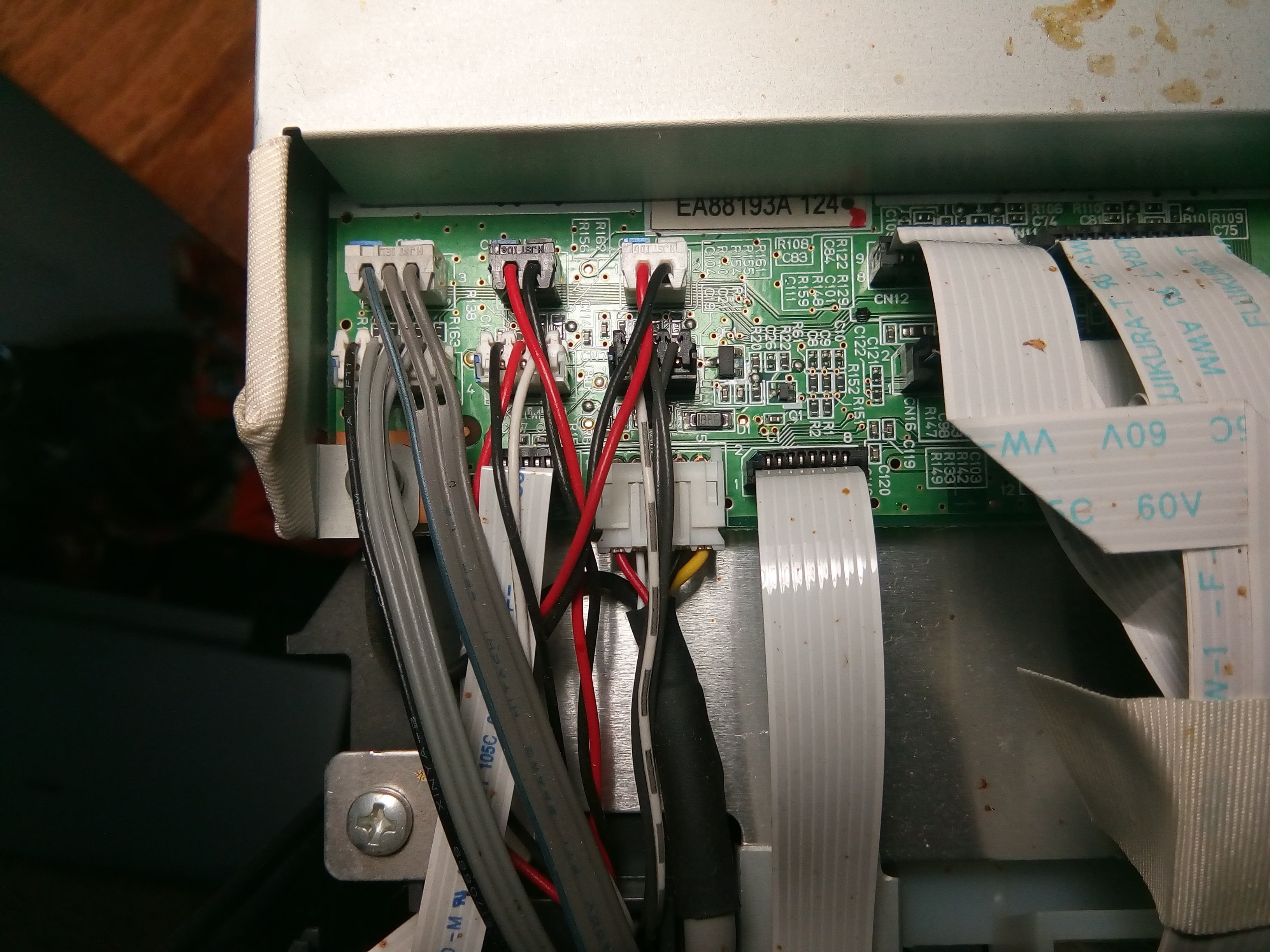

Покажите крупным планом часть мат.платы с шлейфами.

Наверх of the page up there ^
0

| Сообщение #6 Отправлено 19 июля 2016 - 13:51 дикарь

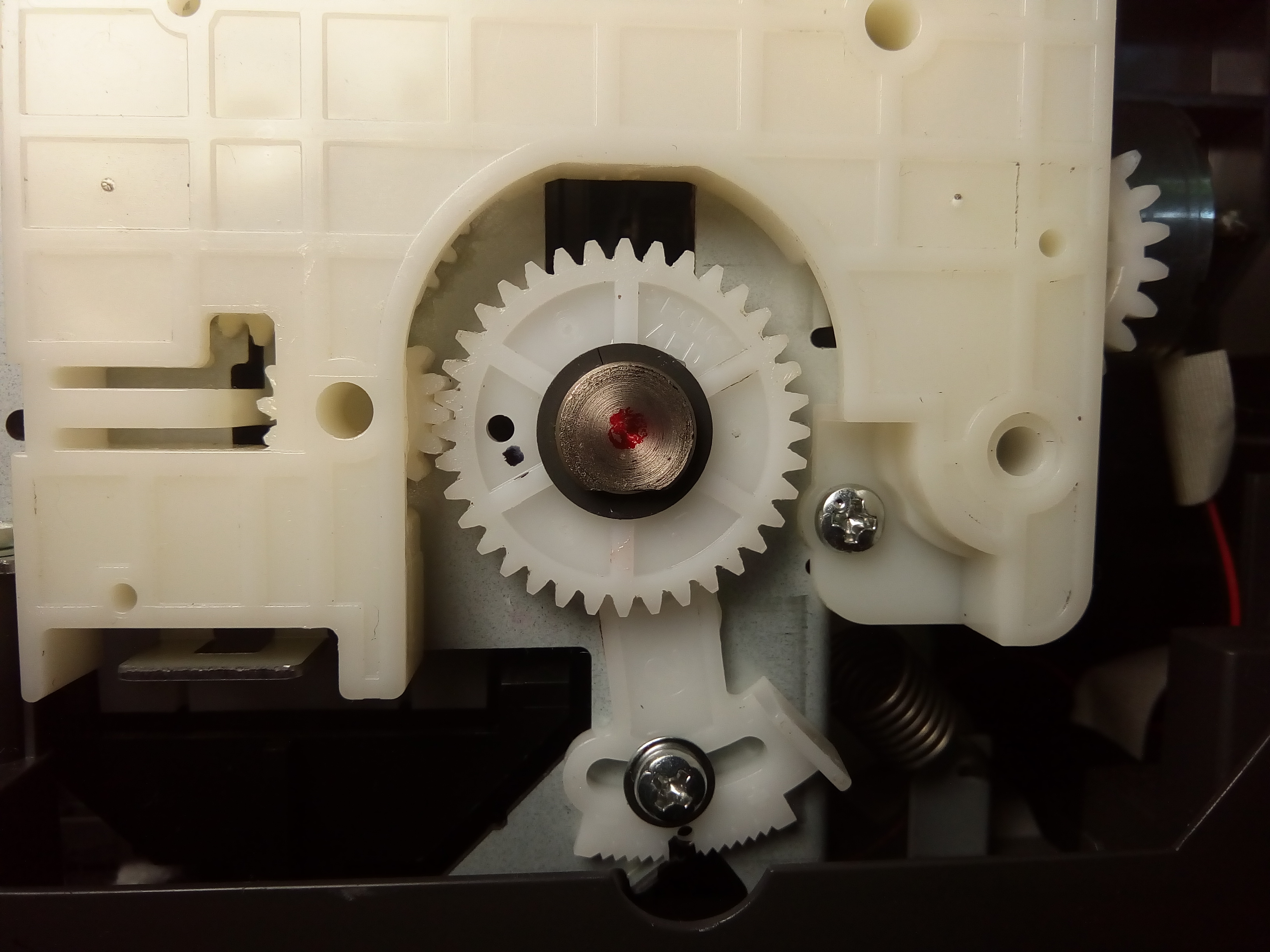

снимал только механизм захвата, но может что-нибудь зацепил по незнанию и невнимательности

| Сообщение #7 Отправлено 19 июля 2016 - 17:15 deleted

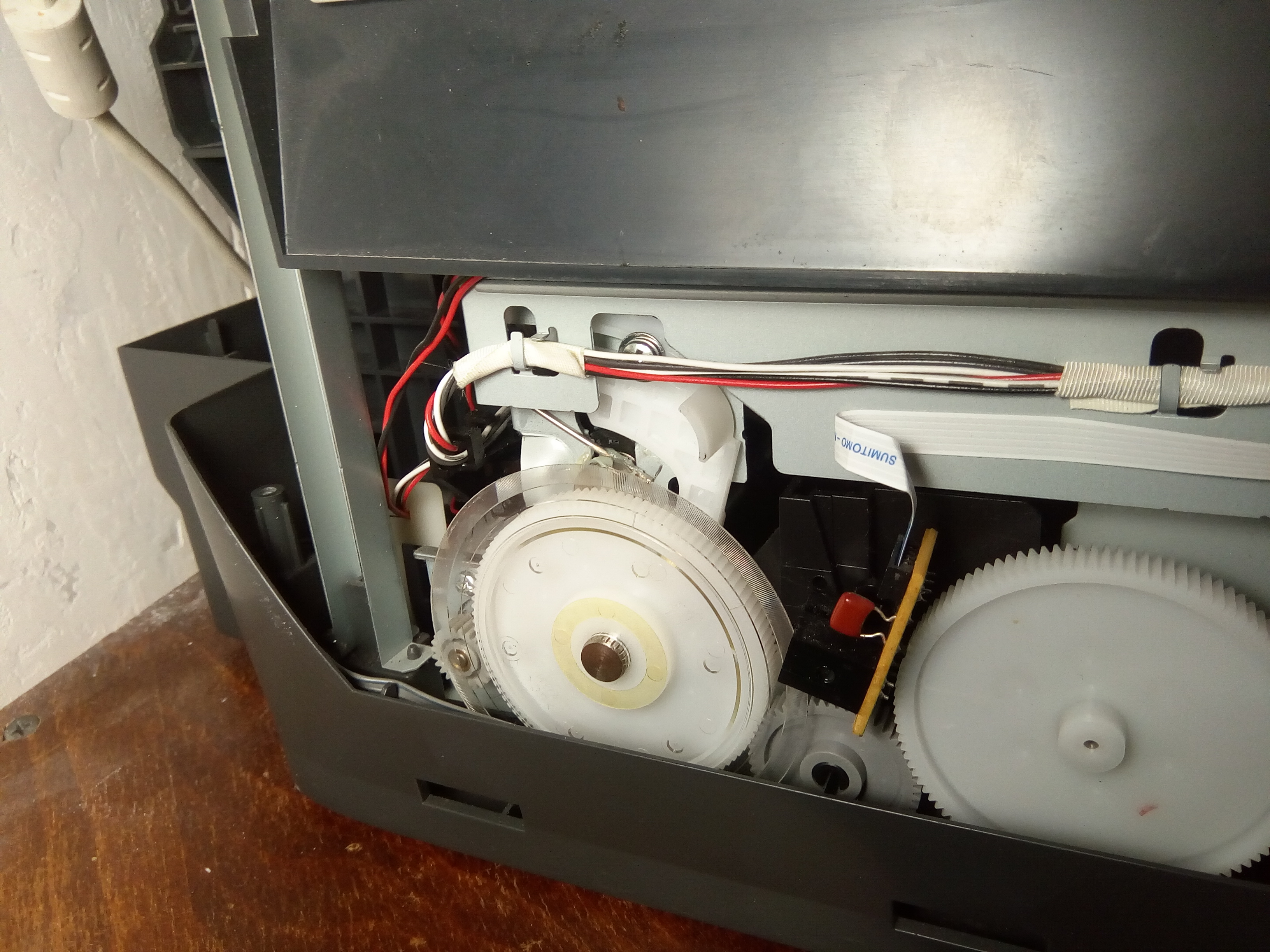

На центральной картинке обратите внимание на черный датчик (PF Sensor) в который вставлен прозрачный круг с рисками. Он у вас неверно установлен, под слишком большим углом.
Должно быть так:
