Epson XP-203 Печатает непонятно что после замены головы
| Сообщение #1 Отправлено 10 апреля 2016 - 18:32

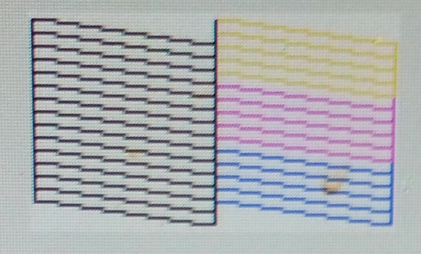

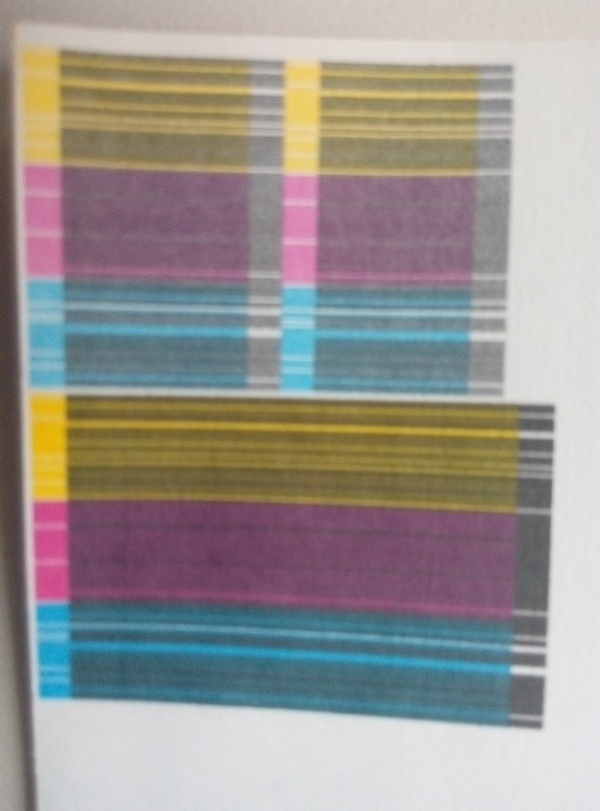

Доброго всем времени суток. Предъистория такова: отец купил принтер, который давненько стоял. Его попытка промыть голову окончилась неудачей (голова приказала долго жить, выдавая код ошибки перегрева головки). Купил он НОВУЮ ПГ и принес ко мне принтер и голову. головку заменил. ID прописал. чернила через ПринтХелп пролил. На следующий день выдал мне такой результат в Тесте Дюз (первое фото). Я даже не знаю, как это наэвать. Что должно было напечатать - на втором фото.
Как было сказано в названии темы, принтер - Epson XP-203. СНПЧ.
А теперь вопрос: кто может что подсказать по этой проблеме?
Как было сказано в названии темы, принтер - Epson XP-203. СНПЧ.
А теперь вопрос: кто может что подсказать по этой проблеме?
| Сообщение #2 Отправлено 10 апреля 2016 - 18:55
- Профи
-
Energy_I сказал:
А теперь вопрос: кто может что подсказать по этой проблеме?
Где то в электрической части сидит хороший "коротыш" !
Для начала проверить шлейфы , идущие на голову !
Кому суждено быть повешеным,тот не утонет! Если просвистела , то не моя ! То , что вы на свободе - не ваша заслуга , а наша недоработка!
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
| Сообщение #3 Отправлено 10 апреля 2016 - 19:57
Роман67 сказал:
Для начала проверить шлейфы , идущие на голову !
Шлейфы чистые. Проверил.
Знать бы распиновку разъема шлейфа, который на голову идет, и что там должно быть - было-бы немного попроще. а еще лучше схемку бы посмотреть.
Такие же головы стоят на таких принтерах:
Epson Stylus SX430W
Epson Stylus SX435W
Epson Stylus SX438W
Epson Stylus SX440W
Epson Stylus SX445W
Epson XP-30
Epson XP-33
Epson XP-100
Epson XP-102
Epson XP-103
Epson XP-202
Epson XP-203
Epson XP-205
Epson XP-207
Epson XP-212
Epson XP-215
и схемы управления должны быть как-то похожи. Может у кого есть схемки? Если возможно, поделитесь, плиззз
.Жду еще подсказок. Буду пробовать. Заранее СПАСИБО за ЛЮБОЙ совет!!!
| Сообщение #4 Отправлено 11 апреля 2016 - 07:34
-
- Профи
-
Energy_I сказал:
Шлейфы чистые. Проверил.
Нужно ещё прозвонить их тестером на наличие КЗ !
Кому суждено быть повешеным,тот не утонет! Если просвистела , то не моя ! То , что вы на свободе - не ваша заслуга , а наша недоработка!
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
| Сообщение #5 Отправлено 11 апреля 2016 - 08:33
Роман67 сказал:
Нужно ещё прозвонить их тестером на наличие КЗ
Это я и имел ввиду
| Сообщение #6 Отправлено 11 апреля 2016 - 09:02
-
- Профи
-
Energy_I сказал:
Это я и имел ввиду
Тогда менять матплату !
Кому суждено быть повешеным,тот не утонет! Если просвистела , то не моя ! То , что вы на свободе - не ваша заслуга , а наша недоработка!
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
| Сообщение #7 Отправлено 11 апреля 2016 - 09:47
Я бы еще проверил состояние энкодеров (загрязнение, повреждение). А кроме теста дюз, принтер еще что-нибудь печатает?
| Сообщение #8 Отправлено 11 апреля 2016 - 09:54
Роман67 сказал:
Тогда менять матплату !
что я и хочу исключить
Станислав_Ком сказал:
А кроме теста дюз, принтер еще что-нибудь печатает?
Печатает ВСЕ аналогично примеру в первом посте
А может быть новая голова бракованной? И если да, то как её можно проверить?
| Сообщение #9 Отправлено 11 апреля 2016 - 10:39
-
- Профи
-
Energy_I сказал:
А может быть новая голова бракованной? И если да, то как её можно проверить?
Можно , поставить её на аналогичный заведомо исправный принтер ! Но тут риск - может утянуть за собой матплату , если в голове хороший "коротыш" !
Роман67 сказал:
Нужно ещё прозвонить их тестером на наличие КЗ
А дорожки шлейфа проверили ? Это всё таки похоже на замыкание дорожек шлейфа .
Кому суждено быть повешеным,тот не утонет! Если просвистела , то не моя ! То , что вы на свободе - не ваша заслуга , а наша недоработка!
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
| Сообщение #10 Отправлено 11 апреля 2016 - 10:46
Станислав_Ком сказал:
Я бы еще проверил состояние энкодеров (загрязнение, повреждение)
кстати, ленту первым делом проверил и протер. эффекта - 0.
Роман67 сказал:
А дорожки шлейфа проверили ? Это всё таки похоже на замыкание дорожек шлейфа
КАЖДУЮ(!) дорожку относительно ВСЕХ(!) остальных на предмет коротыша. Сейчас еще проверю ВСЕ дорожки на предмет обрыва. просто если будет в обрыве земля, то избыточное напряжение тоже может дать какой-то подобный эффект. пошел проверять.
| Сообщение #11 Отправлено 11 апреля 2016 - 10:49
-
- Профи
-
Energy_I сказал:
пошел проверять.
Удачи с ремонтом !
Кому суждено быть повешеным,тот не утонет! Если просвистела , то не моя ! То , что вы на свободе - не ваша заслуга , а наша недоработка!
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
NANO3 , Epson SP1410 , PX660. Чернила : оригинал L800 , WWM EVEREST , Revcol EP390 .
