Всем доброго времени суток!
Начну с того, что к сожалению не нашел похожей темы на форуме и поэтому решил, собственно, создать эту.
Дело в том, что у меня возникла проблема с широкоформатным плоттером Epson Stylus Pro 7600.
А именно (как в дальнейшем выяснилось) в следствии (вероятно) КЗ на каком-то из элементов электроники.

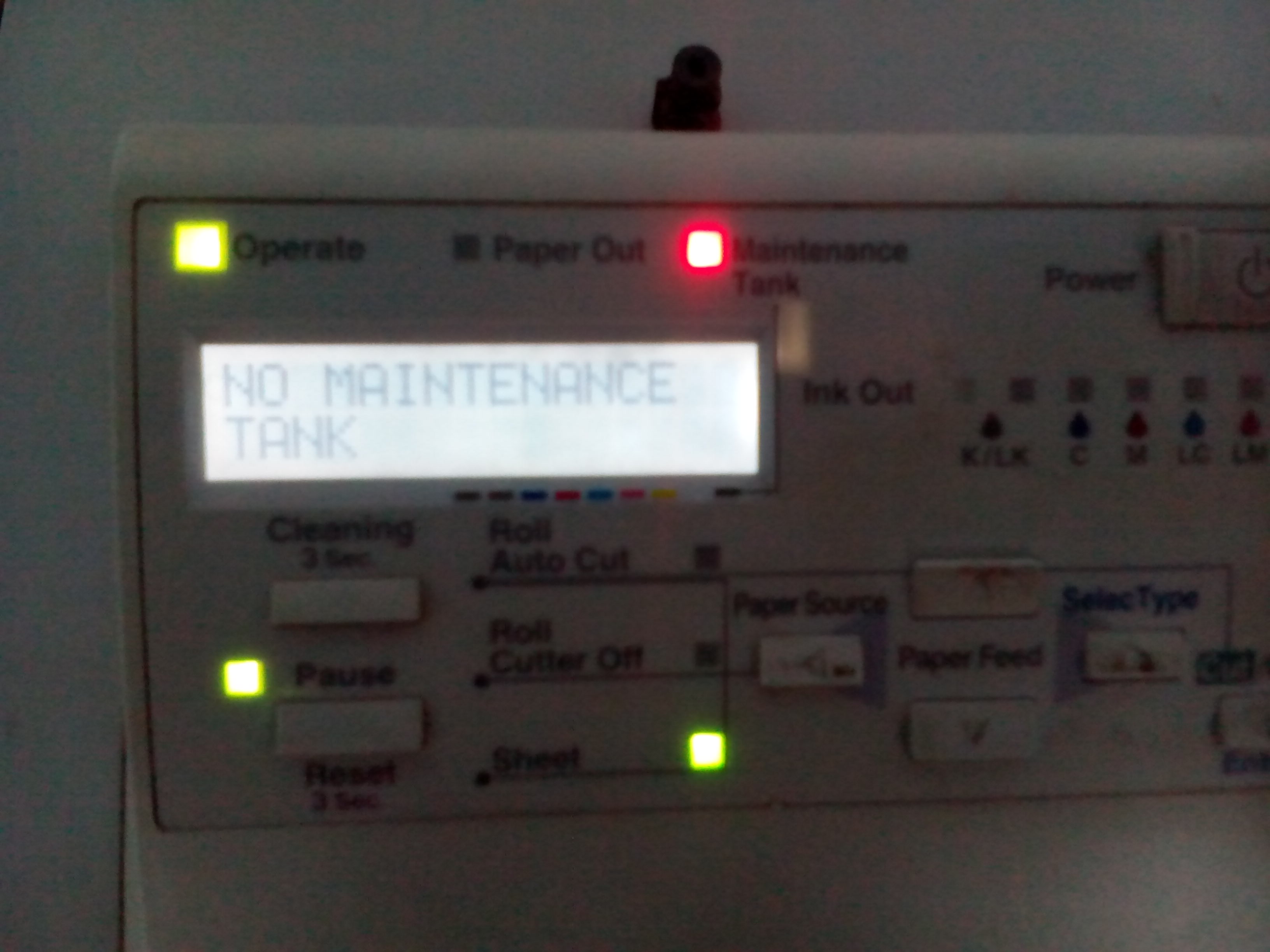

Началось все с того, что плоттер просто в один прекрасный день перестал реагировать и отобразил индикацию (см. вложения) на дисплее.
Первое что я сделал - это естественно заменил "памперс" на новый (не помогло), далее - обнулил чип старого (результат тот же).

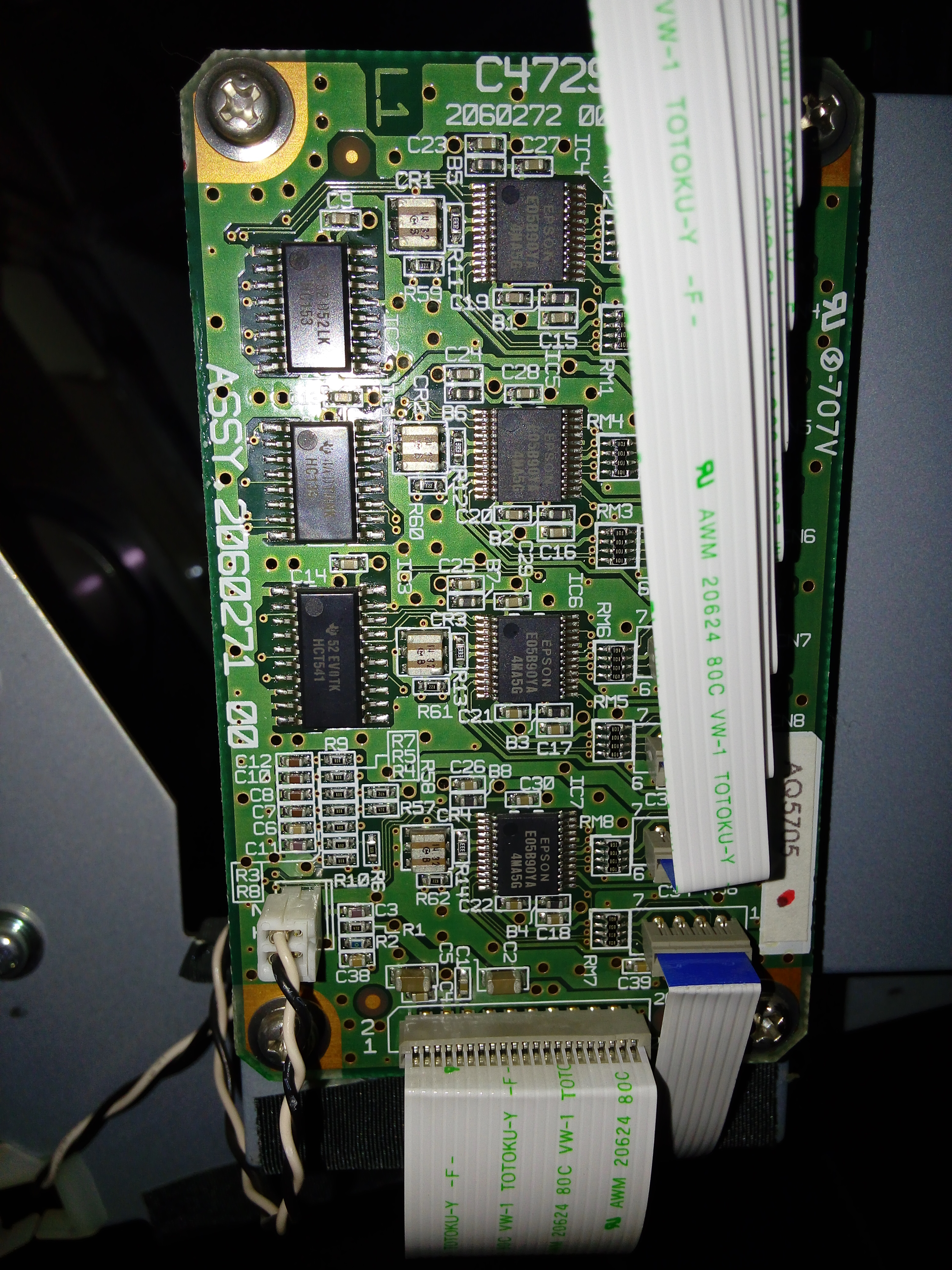

Далее посоветовавшись со специалистом из СЦ в телефонном режиме (по близости нет СЦ) он посоветовал проверить Т-образную плату контактной группы "памперса". При осмотре выяснилось, что краска (водорастворимая) забрызгала всю плату. Тут я конечно обрадовался: "Наконец-то! Вот она причина! Ща протру, просушу и запущу." Но не тут-то было.
Прочистив и установив плату на место - проблема осталась. Я снова извлек плату и решил ее прозвонить (по совету специалиста из СЦ).

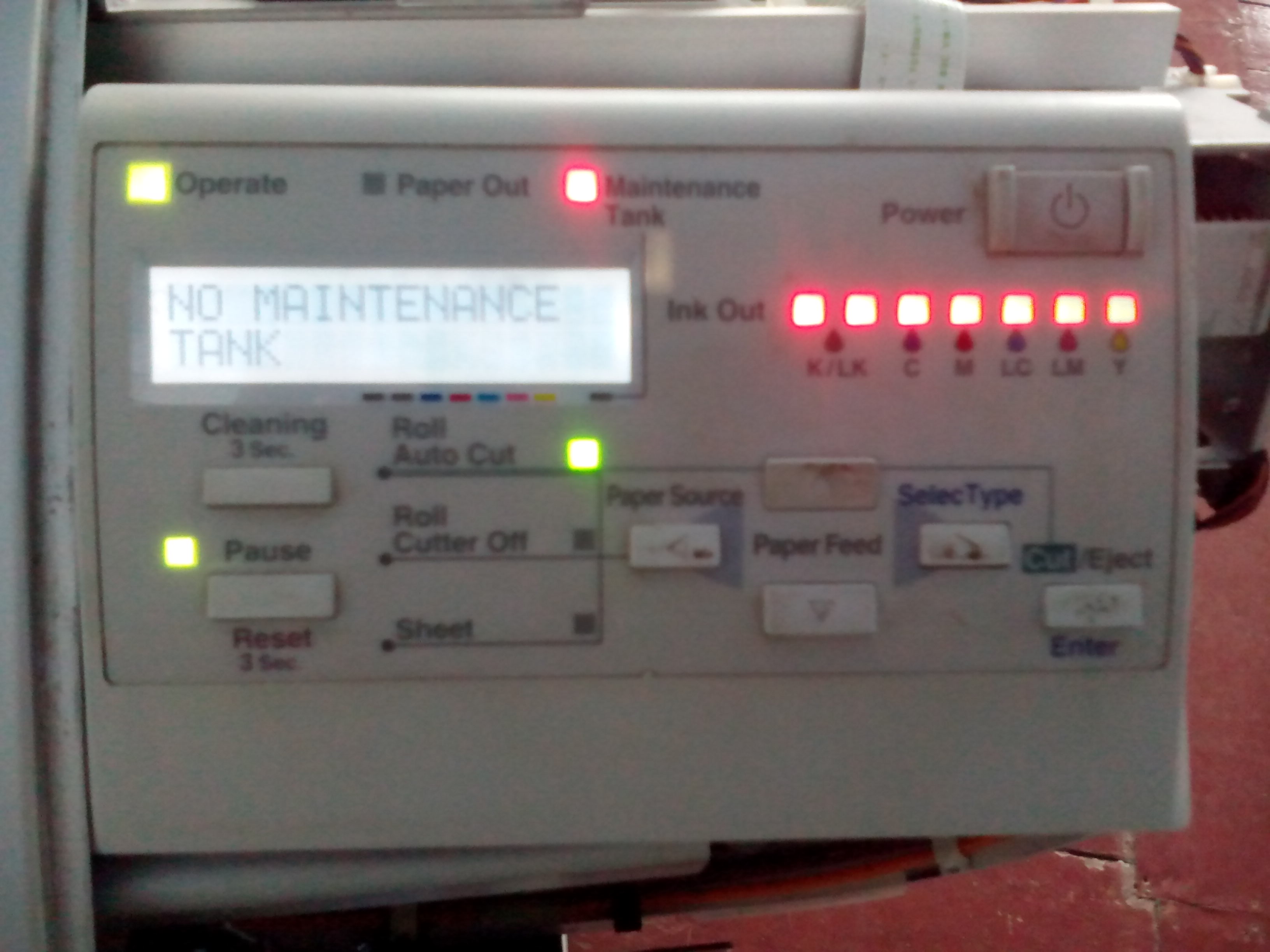

Оказалось, что из 7 контактов прозваниваются только 3. Отдал в ремонт (мобильных телефонов) - на следующий день забрал. На текстолите акуратно пропаяли контакты, я их прозвонил - все ОК, заодно и прозвонил узкий шлейф (от "памперса" до платы контроллера картриджей) - тоже все ОК. Собрал, запустил, а в ответ уже горит индикация всех цветов картриджей. Отключил узкий шлейф от контроллера, решил попрововать без него - индикация картрижджей пропала. Подключил назад - выдает только ошибку "памперса" (см. вложения).
Погуглив появилось предположение, что проблема скорее с контроллером (платой), а именно (не уверен) с предохранителем (-лями).
Но тут загвоздка - я понятия не имею как их найти.
Подскажите, кто с похожей проблемой сталкивался и как решили.

dimamed сказал:

5 -10 всё делать... Глядишь правильно всключится )))
Т.е. если где дребезг контакта - искать. Ну и с установленным памперсом прозвонить шлейф от него на предмет КЗ / обрыва. Кстати, если контакты были залиты чернилами, то на раз и шлейфу кирдык вполне м.б. Для проверки можно сменить с любым от картриджа (для проверить, если пойдёт по длинне)
На плате !чипов" нет предохранителей (насколько помню). Они на материнке, что сзади принтера под кожухом. Там смотреть. Погугли по замене предохранителя на Epson (модель не критична)- найдёшь как выглядит.
imho

Доброго времени суток! Так получилось, что владею этим чудесным аппаратом. При запуске сразу обнаружил проблему - трубки чернил проложены черте как, с перегибами и прочим, одна даже дырявая (!). Делать нечего - надо менять, но где их найти не представляю. Живу в Москве. Штудировал алиекспресс и многие местные конторы - все разводят руками дескать принтер старый, снят с производства, запчастей нет. Демпера с горем пополам нашёл, где искать трубки эти не представляю, близок к отчаянию и внесению конструктивных изменений в принтер молотком.

Tepeyotl сказал:

Дебилы... мля.."(с)
Давно говрю - бомбу каучукову на москалей. ВСЕХ! Что бы не вырождался народ ни умом ни духом.
Эт чЁ - ссылка куй что ли?
Так тоже можно - ссылка
Сходи в МурленРуа или другой супермаркет хозяйственный - там могут быть...не сольвент поди булькать. Отреж кусок чт бы точно не промахнуться с размерами по диаметрам внешнему/внутреннему.
Фирмы обзвони, что сервисом по ШФ занимаются (Роланды/Мимаки/Мутохи всякие китайцы)- есть у них такие трубки 100%.

Не, ну зачем бомбу-то сразу, тем более такую страшную? Может я тут один выродился и духом пал. Просто единственный аналог который мне смогли подобрать в тех пяти-шести конторах куда я обращался это от 7880 но они короткие, а мудрить соединения как-то стремно. У меня и опыта в обслуживании таких устройств маловато, просто мастера не особо берутся за этот принтер тк запчастей нет и если рукожоп сломает клипсу какую-нибудь это будет конкретное попадалово. Так что приходится постигать эту адскую машину и пытаться починить. Да и инструкцию на русский не переводили, кстати.

Tepeyotl сказал:

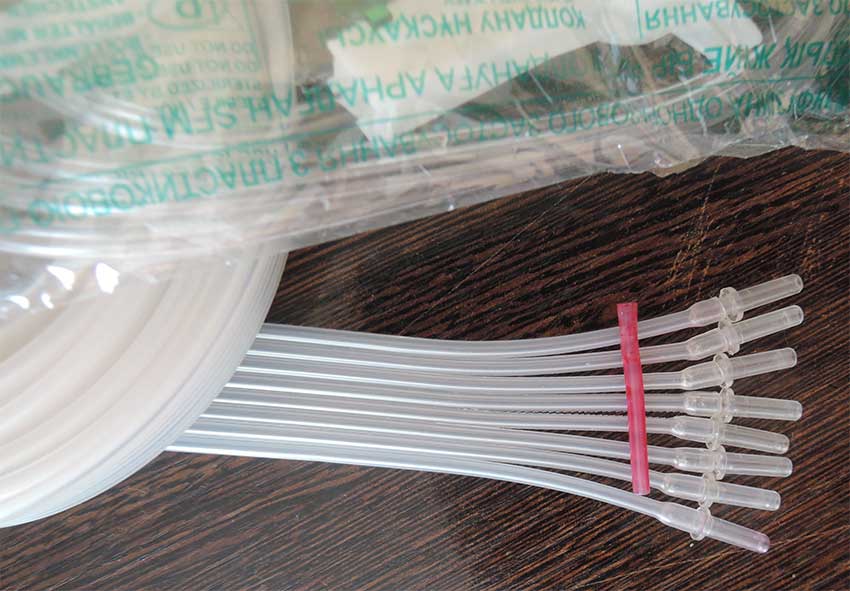

5 -10 мин с перекуром + капельница (система переливания- 10 руб в аптеке)



Это готовый шлейф для стандартных банок СНПЧ (80 или 350 мл.)



Этой же "пипкой" от капельницы и трубку намертво соеденить не проблема. Не искать ничего, а за ближайшим углом всё в наличии ))
