Посмотрел кучу роликов, как народ устанавливает СНПЧ. На мой взгляд, 80% халтура, на "отъеб-сь". То подставки сантиметра по 3, под крышку, не дающие закрыться, что бы не бился шлейф сильно, то вообще шлейф без промежуточных креплений, телепающийся и трущийся. Посмотрел как сделано в Эпсонах L.
Ставил на SX435W
Что у меня получилось:

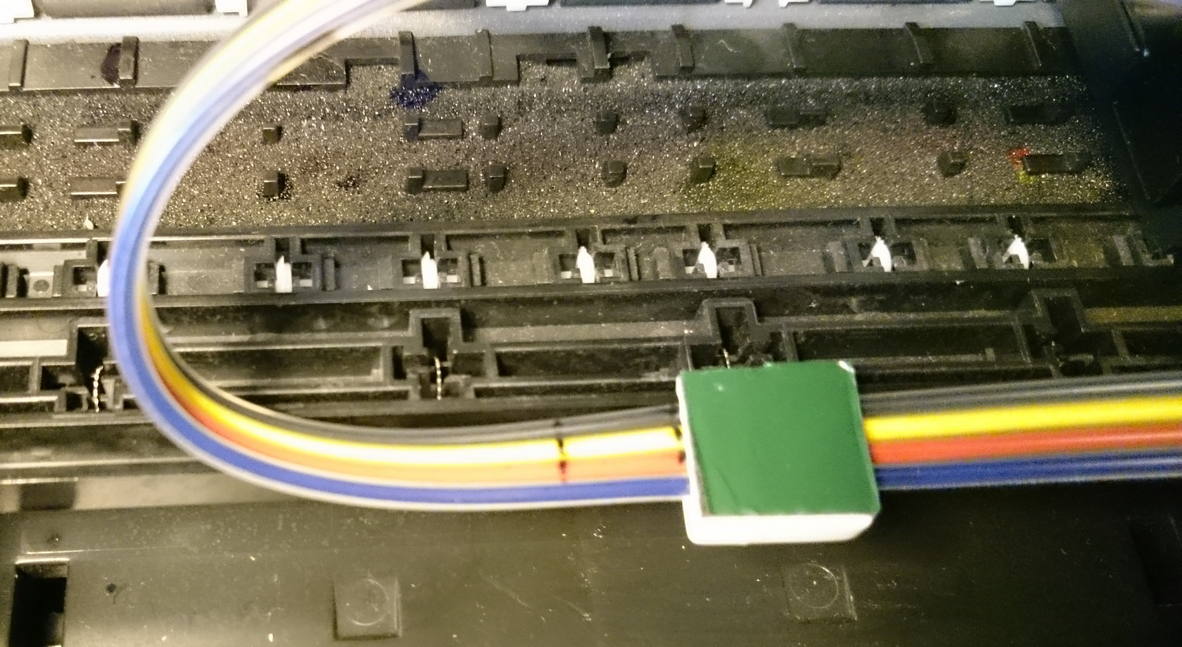

Шлейф ложится на полочку, очень даже удачно, но хотелось что бы вообще было хорошо.

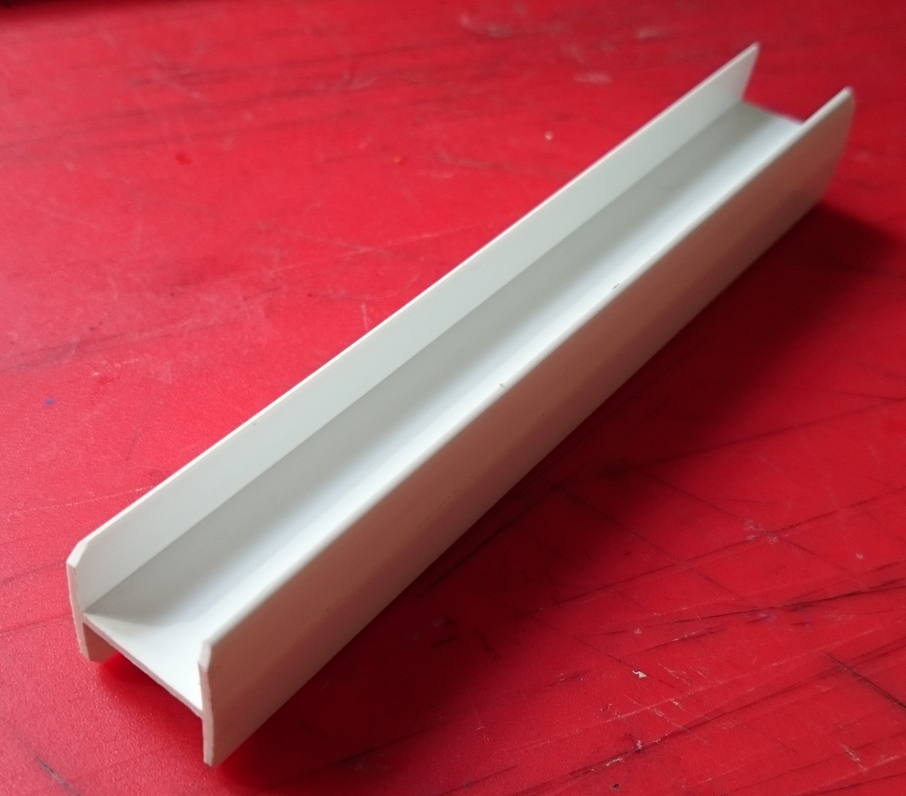

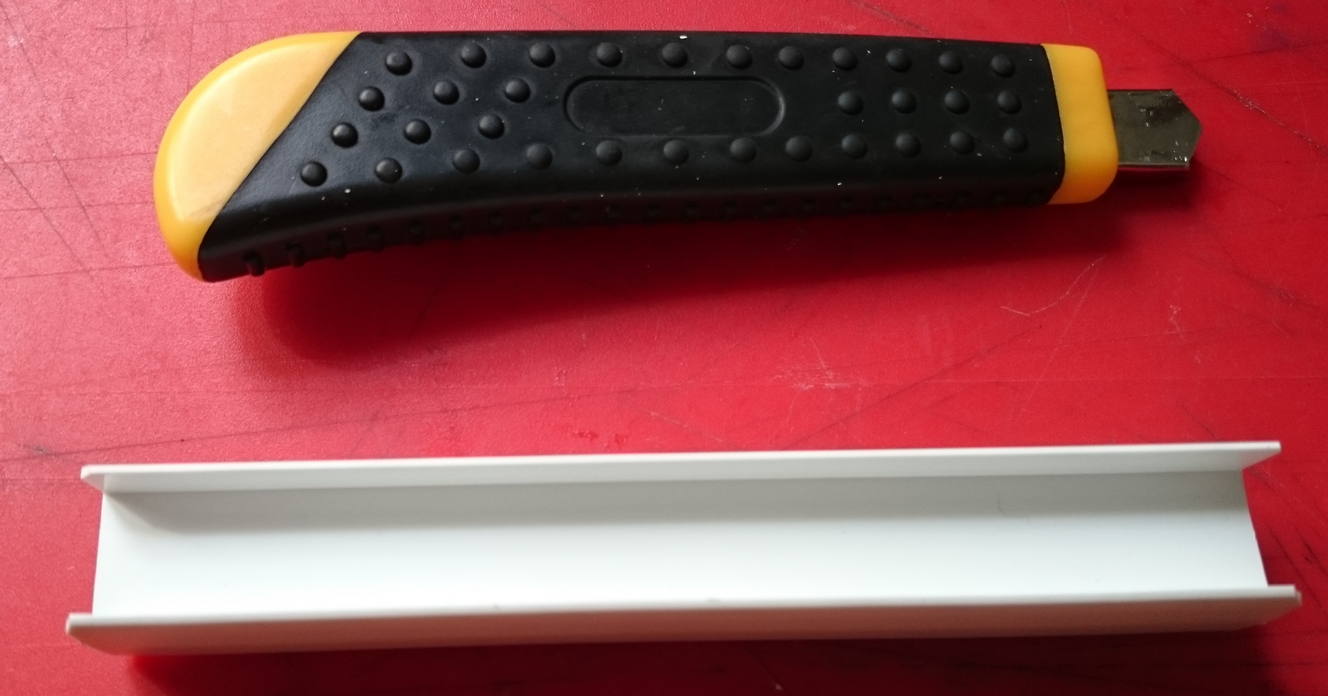

Купил пластиковый профиль для соединения панелей.

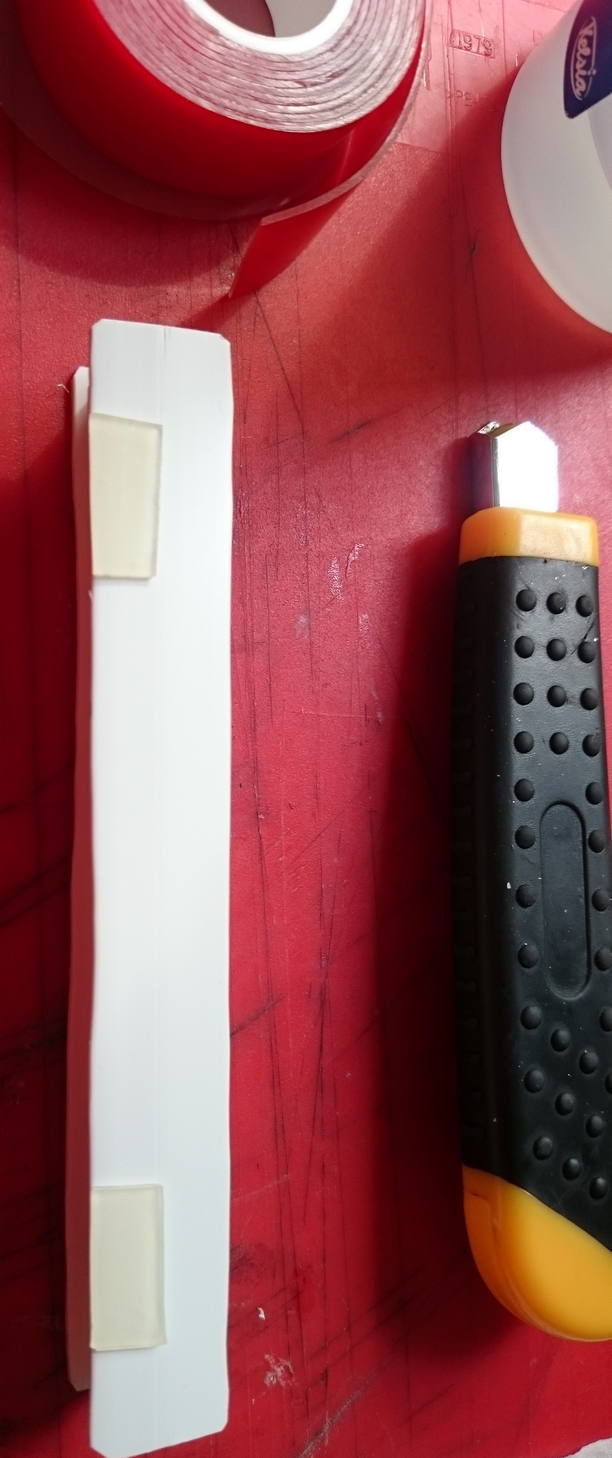

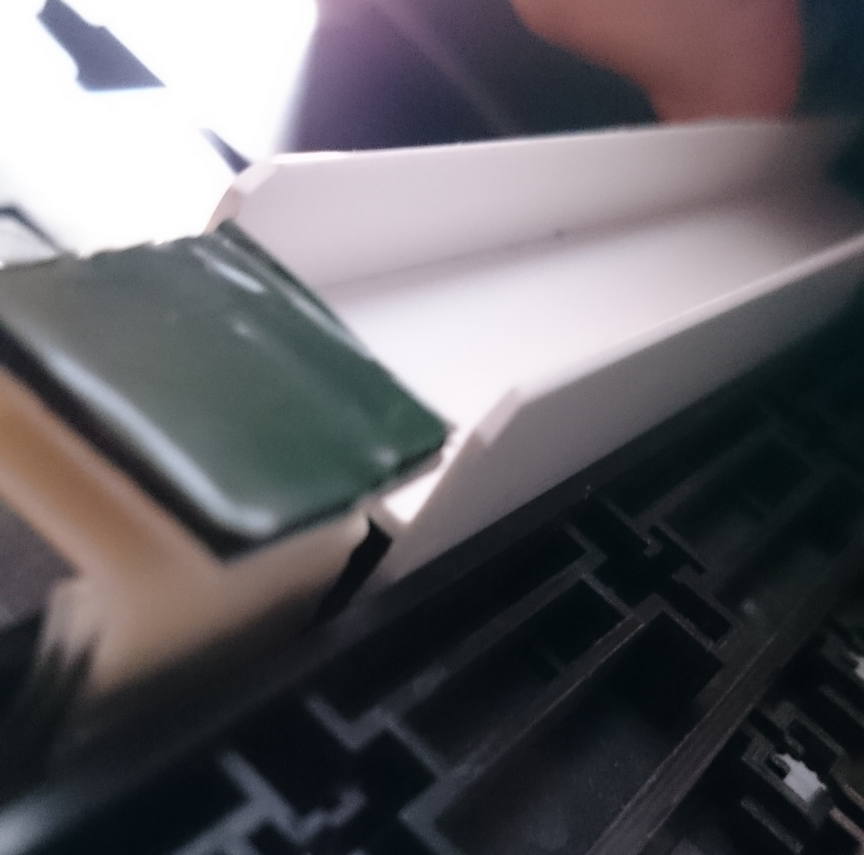

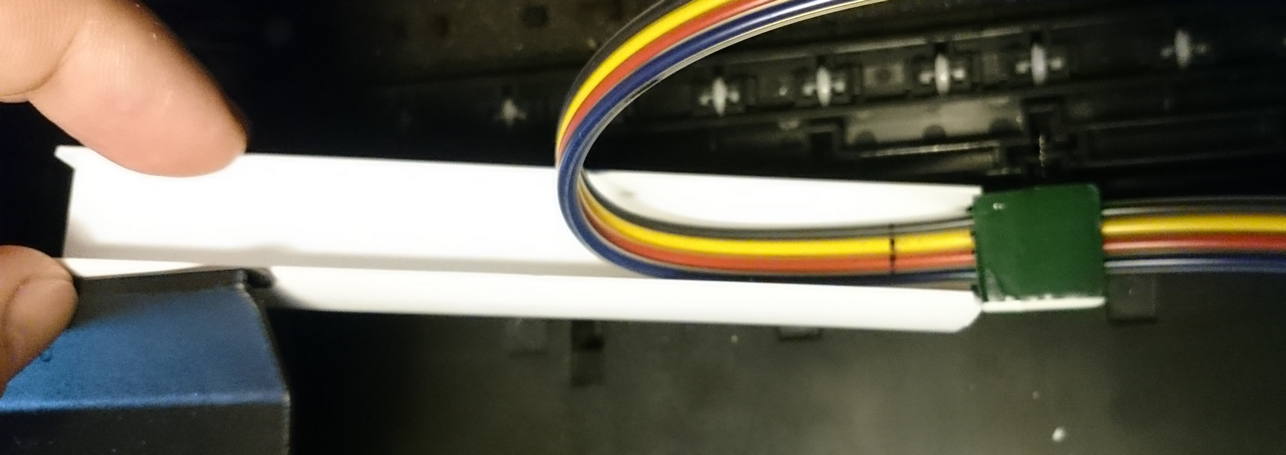

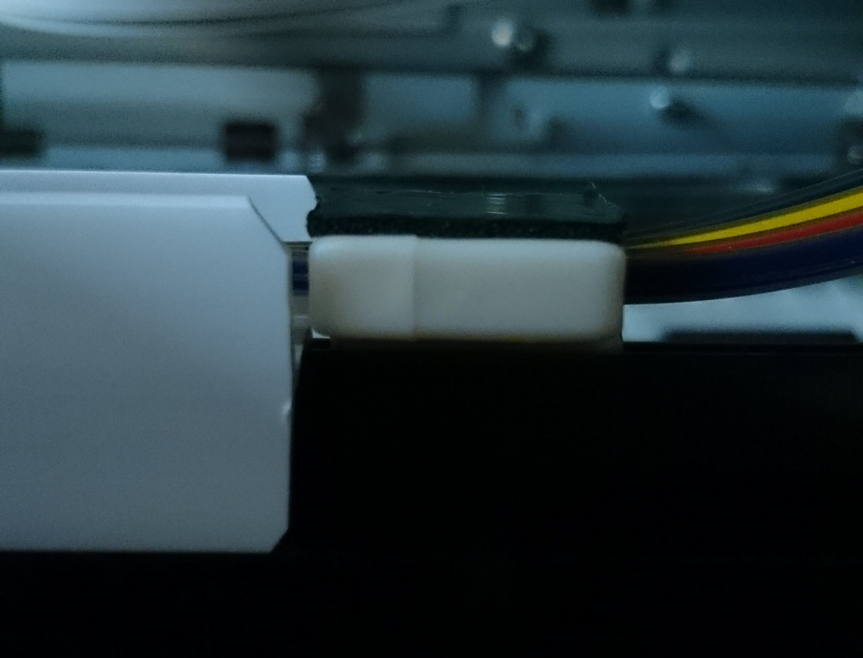

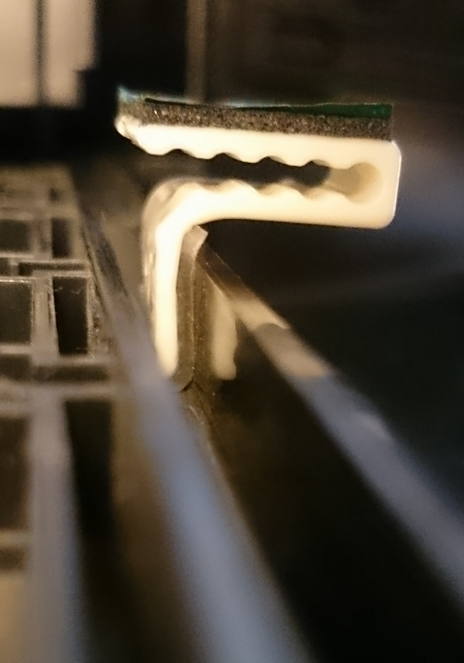

На двухсторонний скотч зафиксировал его внутри выемки, туда-же, куда вклеил переделанный держатель шлейфа, с укороченной верхней частью и загнутой вниз нижней.

Планка профиль хорошо держится и без скотча, но лучше перестраховаться.

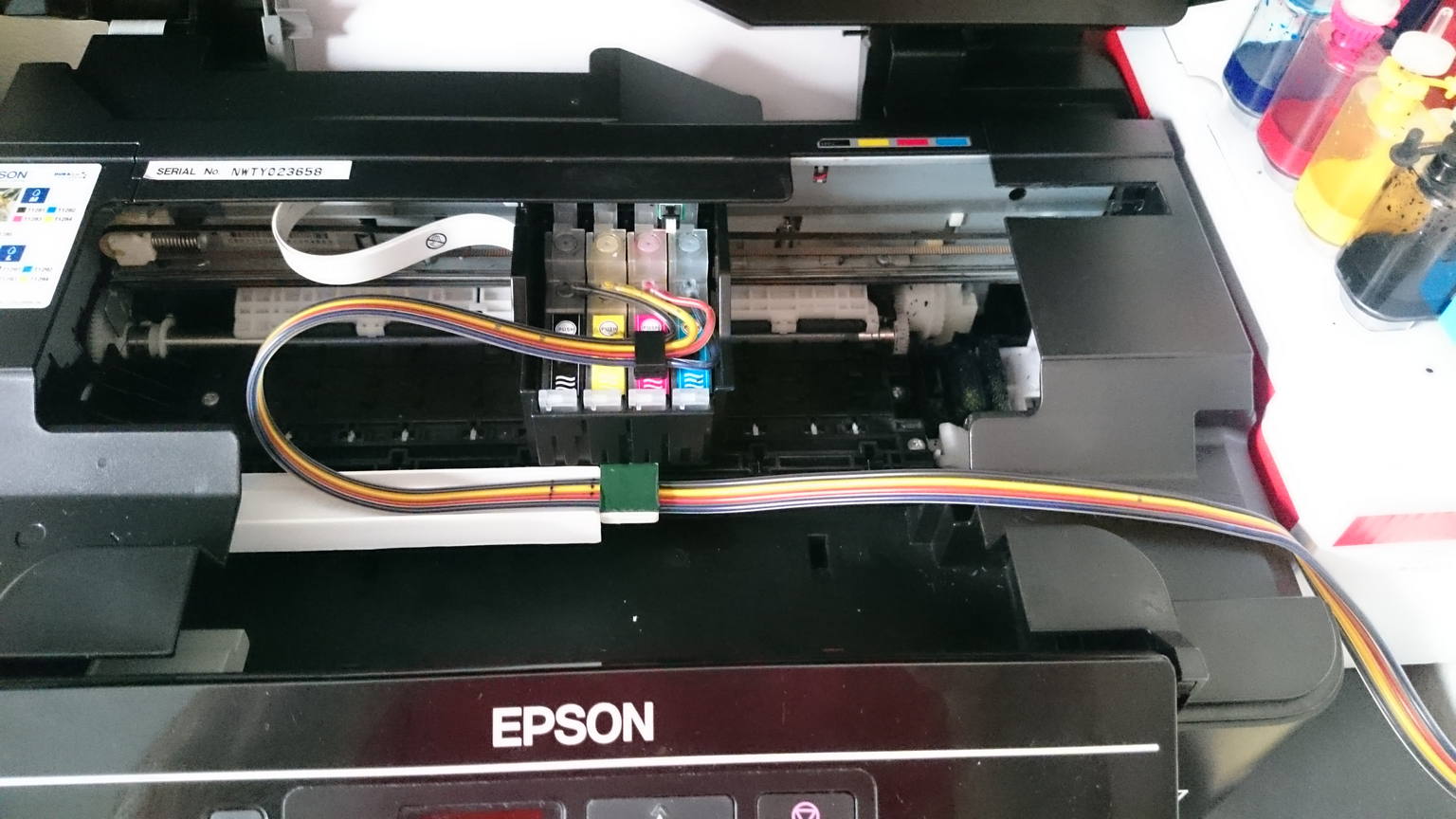

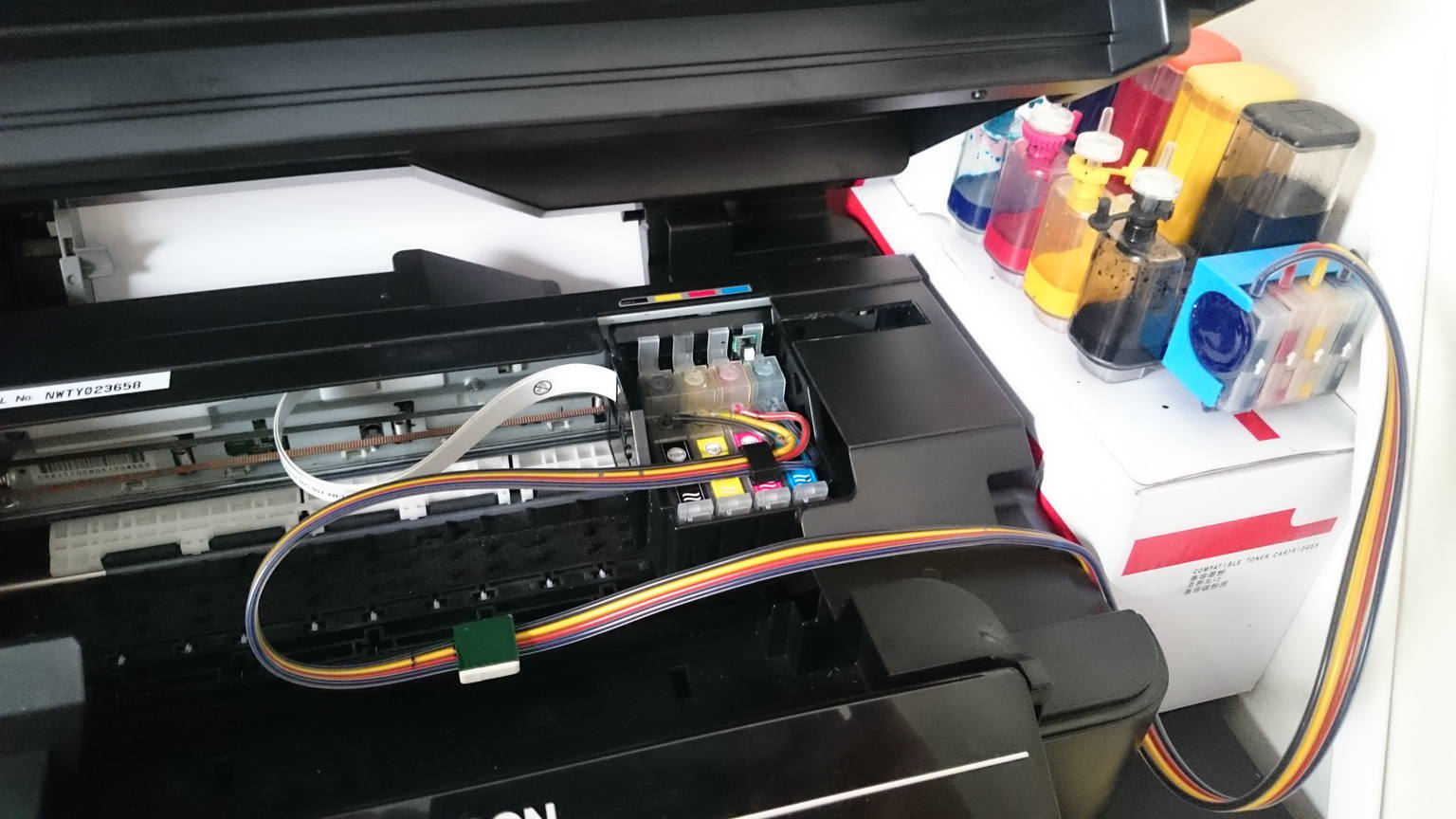

Итог

как минимум лет на 5 опоздали http://reseters.ru/...showtopic=22507

Ну вот так всегда. Думаешь, что самый умный, а в итоге...
Жалко не нашёл ту тему раньше.
Но хочу заметить, что в новых Эпсонах, типа приведённого в моём примере, укладывается шлейф в низу, без пляски с бубнами. Вот наверное на это хотел обратить внимание.

Но с другой стороны, не видел ни одного видео, где прокладывали бы кабель снизу. Даже в инструкции у уважаемого мною Ресеттера, кабель висит сверху на дополнительной планочке.
http://www.resetters...iew.php?mid=222

Два раза побывал проложить шлейф в P50 "по низу". Оба не удачно. Для картриджной китайской СНПЧ с "толстым" шлейфом и для капсульной superprint с "тонким" шлейфом, результат один. Вне зависимости от натяжки шлейфа, каретка в крайнем отведении, немного приподнимается в пределах нормального люфта, за счет того что шлейф немного пружинит и тянет ее наверх. На обратном ходу каретка обратно опускается, так как в середине шлейф лежит низко. За счет этого при каждом проходе каретка болтается вверх-вниз. Это хорошо видно, и слышно, в приложенном видео.
Кому нибудь удавалось это победить? Просто, мне тоже прокладка "по низу" кажется более эстетичной и удобной. Как в L800, но там шлейф совсем мягкий и не пружинит.
http://waaw.tv/watch...?v=tj5nqG9zDUkA
