Ребята, добрый день. Хотел бы уточнить, правильно ли я провожу диагностику транзисторов C4131 и A1746.

Плоттер Epson T3000, ошибка 1A39 - ошибка головы. Шлейфы целы, диагностирую материнскую плату

http://youtube.com/watch?v=OwBsuOkPDYM

karat39 сказал:

Спорно весьма.
Полезно ознакомиться, что бы лишних телодвижений не делать - ссылка

Извините, у меня на компе видео без звука. Поэтому понял недоумение аффтара "на пальцах"
Для тех кто еще надеется что голова жива.

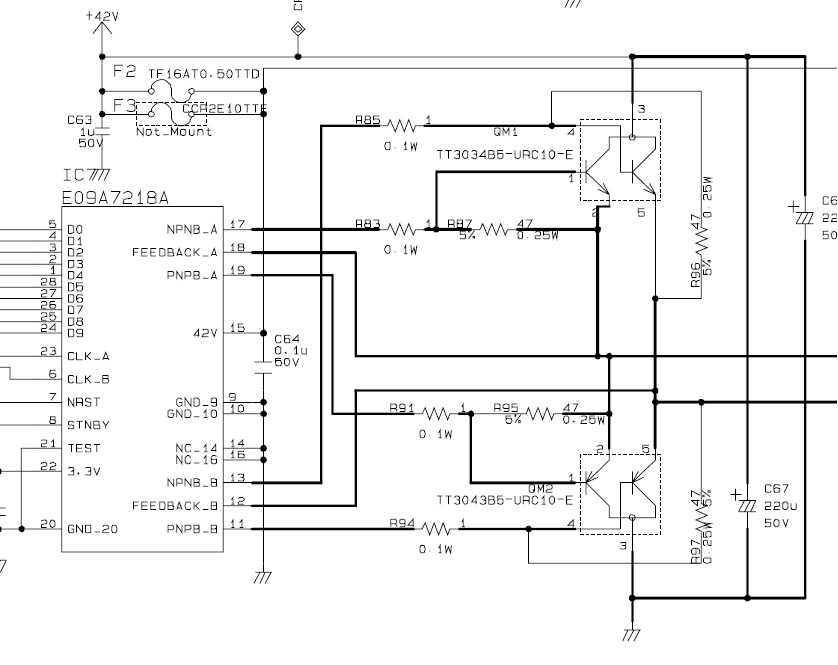

Целые транзисторы при этом. В цепи база-эмиттер там резюки стоят низкоомные просто... Что-то типа того как на картинке (даже драйвер на ваших платах такой же). Микросхему драйвера не менял - вот это попробуйте. Купите плату от T50/P50/L800 всего-то.
А для тех кто не надеется - в "комиссионку", там вроде как головы по 75 тыр. без отчетных финансовых документов вроде были...

а замерил я правильно? действительно они битые?

Так нужно просто выпаять и проверить. С паяльной станцией - 5 минут работы...
