снял пг с целью промыть - никак не промываемые синие дюзы. Обнаружил что вся ПГ по периметру грязная в желтой загустевшей краске. Головку снаружи очистил. Но из вот этих отверстий постоянно сочится желтая краска. При том с этим цветом проблем при печати нет вообще.
фото1
фото2
Для чего вообще эти отверстия?
Есть ли опасность что зальет электронику?

Daniil907, это защелки .
Посмотри снизу на ПГ .

снизу естественно через дюзы при прокачке жидкость идет. но какого черта она из защелок сочится когда я ее в штуцер подаю... а эту крышку (верхнюю часть головки) вообще можно снять не убив ПГ?между штуцерами и верхней крышкой есть зазоры - возможно в эти зазоры попала промывка (когда шприц надеваю на штуцер или снимаю пара капель просачивается) и вытекает теперь по периметру этой крышки... Может быть конечно это штатное пробегание жидкости но как то я не уверен что if контакты шлейфа еще не попало

причину того что цвет протек нашел: укартриджа СНПЧ лопнула уплотнительная резиночка, в результате чего желтный тек не только в ПГ но и мимо штуцера.... заменил прокладкой от оригинального картриджа, надеюсь будет держать...

Ну так кто нибудь знает, снимается ли крышка с головки sx420 или это ее погубит?

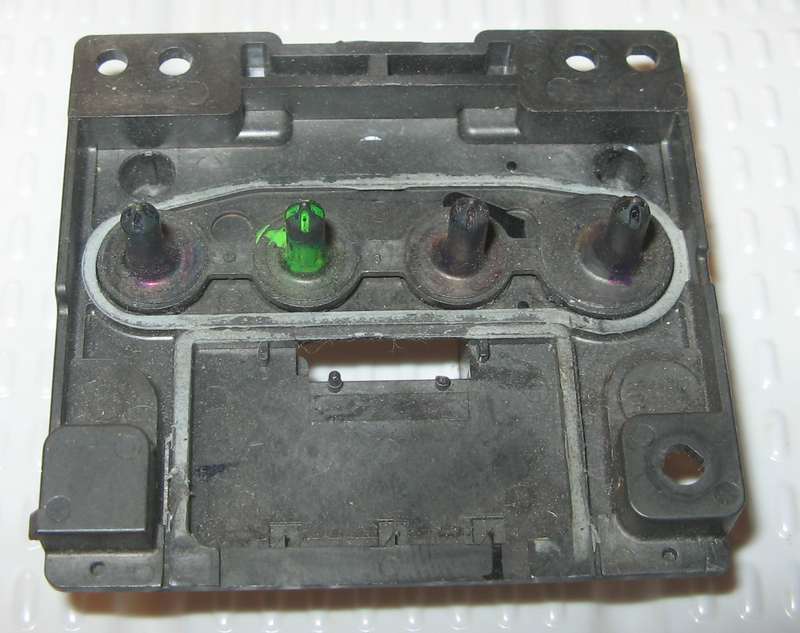

Снимается, без крышки выглядит примерно так (на фото от SX125):

Daniil907 сказал:

Вот это очень подозрительно, может сочится из трещины в штуцере или месте приварки его к основанию.

potroshitel сказал:

Вот и хочу выяснить, и если что заклеить.
Судя по фото, все таки крышка проклеена вокруг штуцеров и разъема.
кстати каким клеем можно клеить? Что бы клей не реагировал с пигментом...Эпоксидная смола подойдет или можно обычным моментом отделаться?

вскрыл ПГ. Штуцеры оказались целы а жидкость сочилась по краю из за того что в пространство вокруг штуцеров набежало много жидкости (краска и промывка просачивалась внутрь в зазоры между крышкой и ПГ.
Электроника визуально цела. Краска попала на плату но только с обратной стороны, маловероятно что что-то могло замкнуть. Скорее всего головка цела. Вероятно дело в шлейфе.

Шлейф прозвонил - все цело. до предохранителей не добрался. у sx420 чтоб вытащить материнку нужно не только снять сканер, панель, верхнюю крышку МФУ, так еще и все внутренности поскольку металлический кожух прикручен саморезами не к днищу (где можно было бы подобраться отверткой), а к "раме" или как ее (в нее еще валы вставлены). Можно конечно вырезать два отверстия напротив саморезов с торца корпуса и простой отверткой выкрутить, но не хочется внешний вид портить...
Вот нафига так усложнять конструкцию. Все должно быть собрано так чтоб без лишних телодвижений можно было бы все разобрать. К примеру материнку можно было бы прикрутить к днищу или вообще в отдельный отсек вынести , чтоб скрутил пару болтов и вот она...
А вообще как себя ведет принтер если сгорает F1 предохранитель?

Daniil907 сказал:

Daniil907, Вы шутите, там все очень просто, их очень удобно и легко ремонтировать.
Винтик крышки картридера, крышку на себя вытянуть, убрать крышку сзади где слив в памперс(чтобы не мешала), затем 3(три) винта которые крепят основание к корпусу, основание вверх, корпус убрать чтобы не мешал, теперь можно крутить все что угодно, доступ ко всему есть.
