В этой теме предлагаю обсуждать различные нюансы разборки/сборки этого принтера и подобных.

С чего всё началось. Возникла неисправность в валах подачи бумаги внутри печки (уж не знаю, как они правильно называются).
Попал кусок плёнки в подачу бумаги, плёнка попала в печку и в итоге плёнка запеклась на валах с кусками бумаги.
Сервис-мануала, конечно же, нигде нет в открытом доступе.
В один прекрасный вечер вдруг взял в руки принтер, отвёртку и начал разбирать.
На самом деле, там всё достаточно легко и никакой мануал не нужен.

Разобрал, в общем.

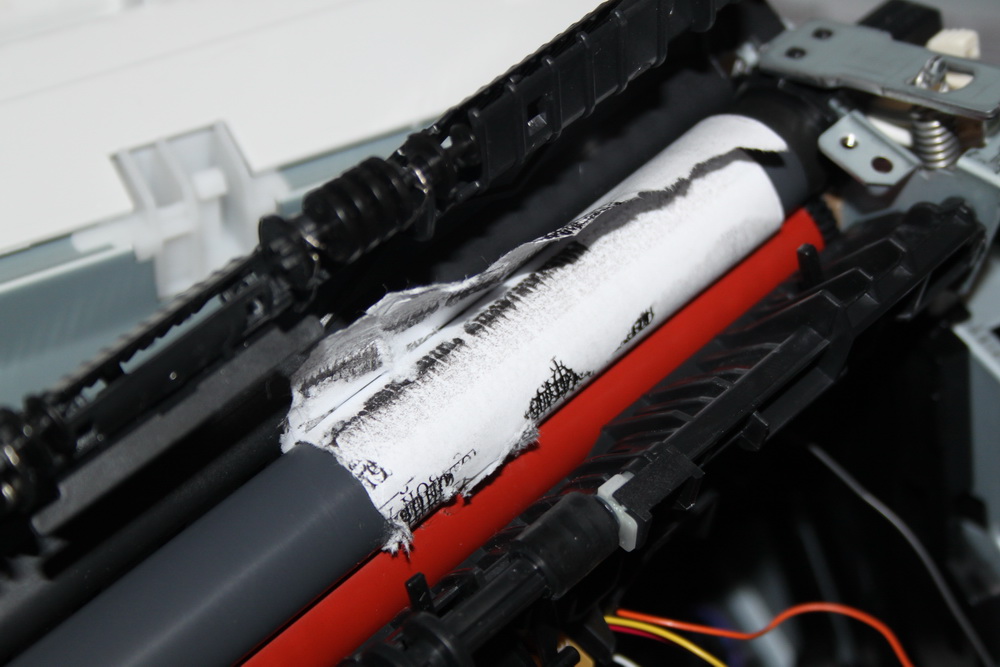

Вот она неисправность


Устранил.
Обратно собрал, вроде всё хорошо. Но вот по механике есть нюансы.

Значит, какие ошибки я допустил в процессе разборки/сборки и ремонта.
Во-первых, я пытался выковырять бумагу без разборки с помощью скрепки, а также без разборки печки с помощью скрепки и плоской отвёртки.
Это, конечно же, было ошибкой. Валы упакованы в некий плотный полиэтилен (не знаю как правильно назвать, скорее смесь полиэтилена и пластмассы или резины). Я этот полиэтилен немного повредил. Самую малость. Может на подачу это и не повлияет, но причиной пачканья бумаги в виде точек может стать...

Надо не лениться и разбирать всё что нужно полностью, иного выхода нет.

Кроме того, я нарушил золотое правило современного сервисника. Процесс разборки незнакомого девайса, особенно если нет сервис-мануала нужно тщательно протоколировать на фотоаппарат. Но я этого делать не стал.
И в общем-то не ошибся. За исключением одного "но". Когда я собрал аппарат и стал впихивать картридж, то он у меня с правой стороны не входит в предназначенное для него место.

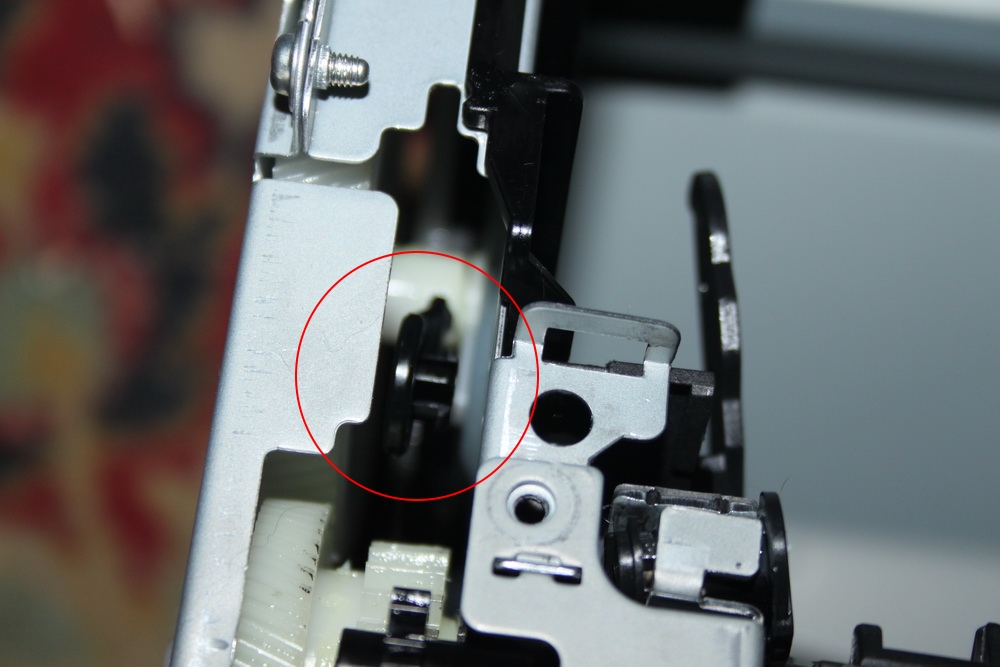

Оказывается при сборке я не зацепил куда-то некий рычажок, который выдвигает/задвигает одну кругленькую штучку сбоку, которая держит картридж. И она же выпускает его, когда за него тянут...

В общем, разбирал вчера, уже всё забыл.
Куда зацепить рычажок не знаю



В Интернете есть разного рода инструкции и видео... Но там всё только в общих чертах. В основном то, что может потребоваться человеку вообще без опыта ремонта принтеров.
http://djasper.ru/pa...B5%D1%80%D0%B0/

http://www.youtube.c...h?v=RL_YgidQO64 http://www.youtube.c...h?v=U4NJEDgMJD8

У кого есть идеи, соображения?

Также, если у кого-то есть вопросы по механике и т.п., готов на них ответить.

Там всё очень просто оказалось)) До смешного.
Ребята со Старкопи - молодцы))

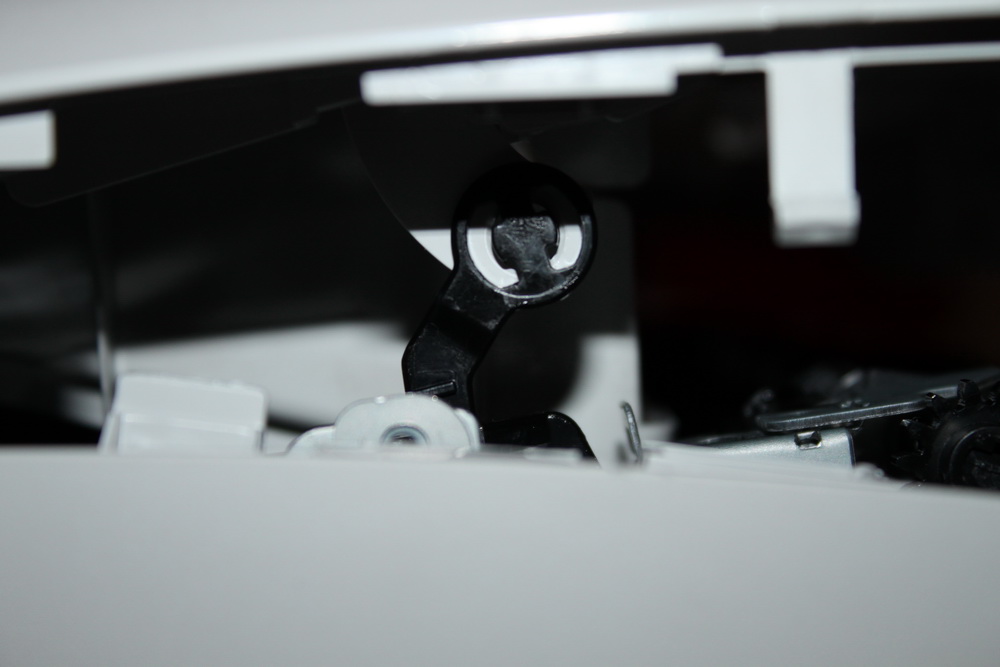

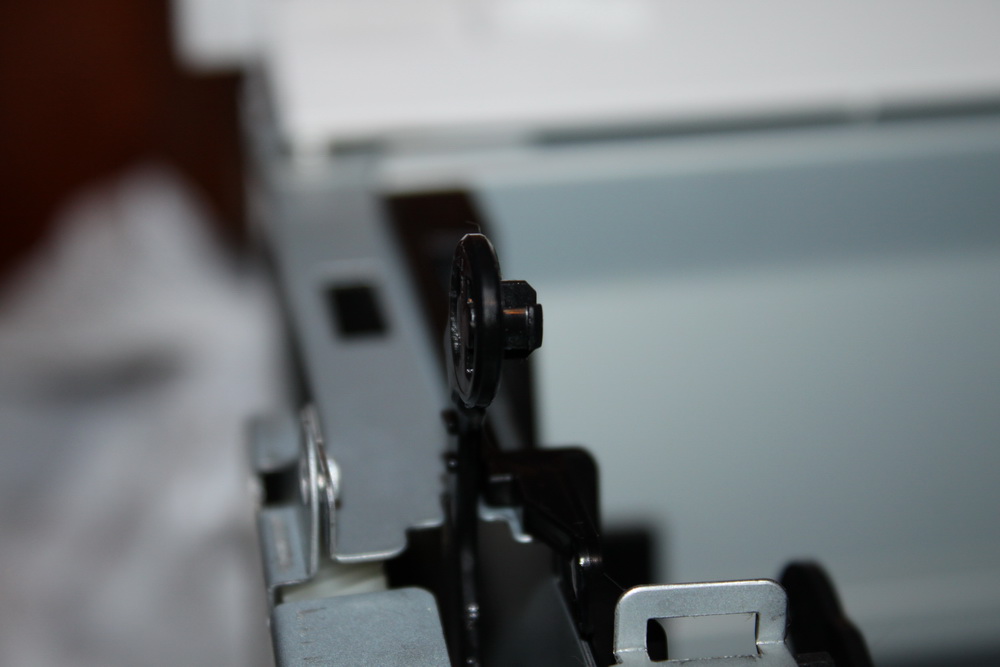

В общем, есть такая штука (привод фотобарабана)

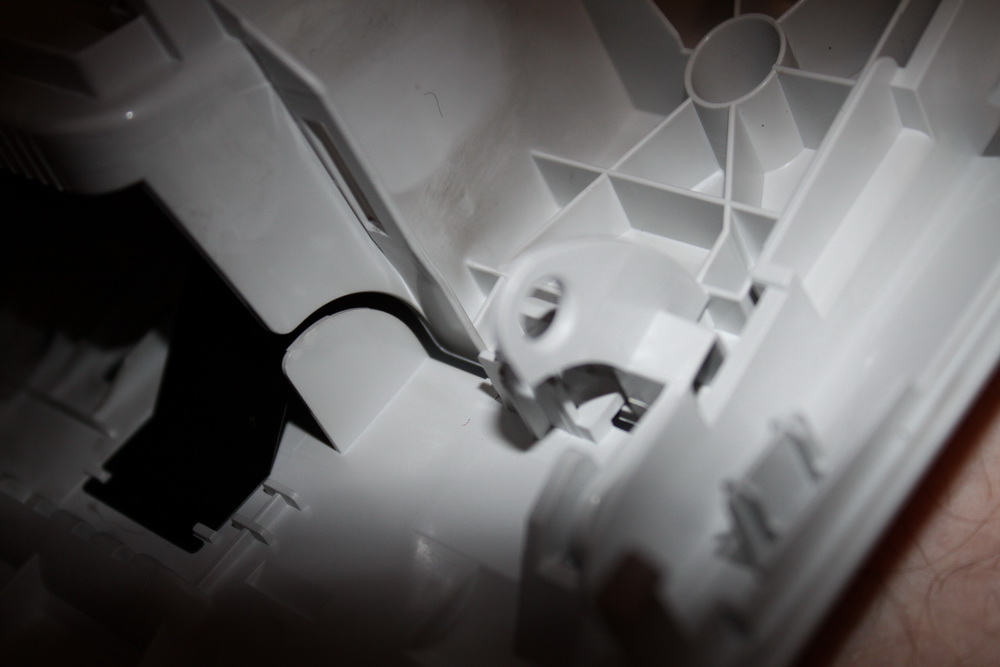

Её надо пихнуть вот сюда - в эту петлю внизу крышки


Всё очень логично. Поднимаем крышку - картридж разблокируется приводом фотобарабана и его модно достать. Закрываем крышку - блокируется.

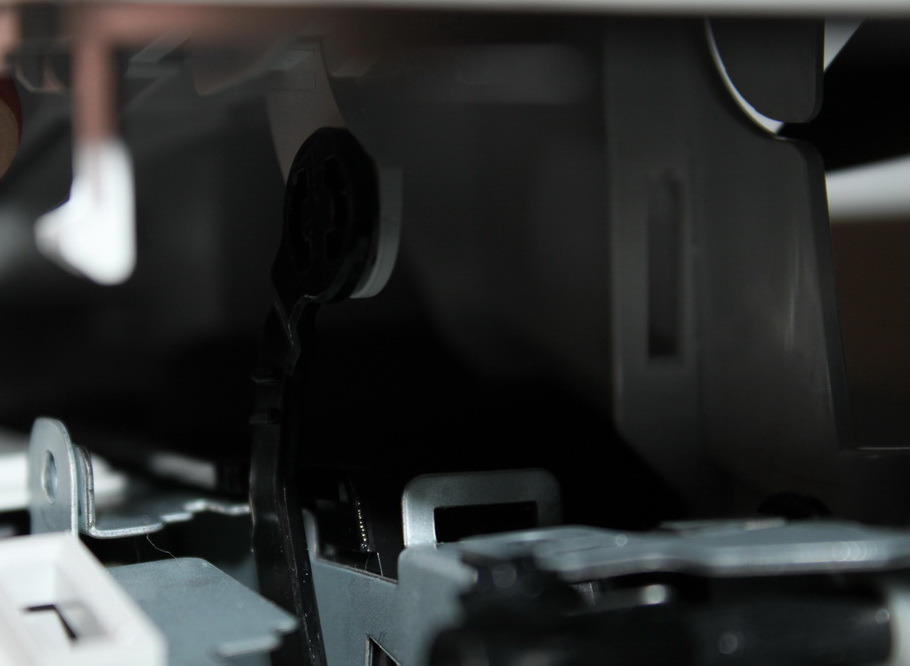

Получается что-то типа того и можно одевать верхнюю часть корпуса на принтер


(Конечно, ещё пару рычагов надо за крышку зацепить, но там и ребёнок разберётся)

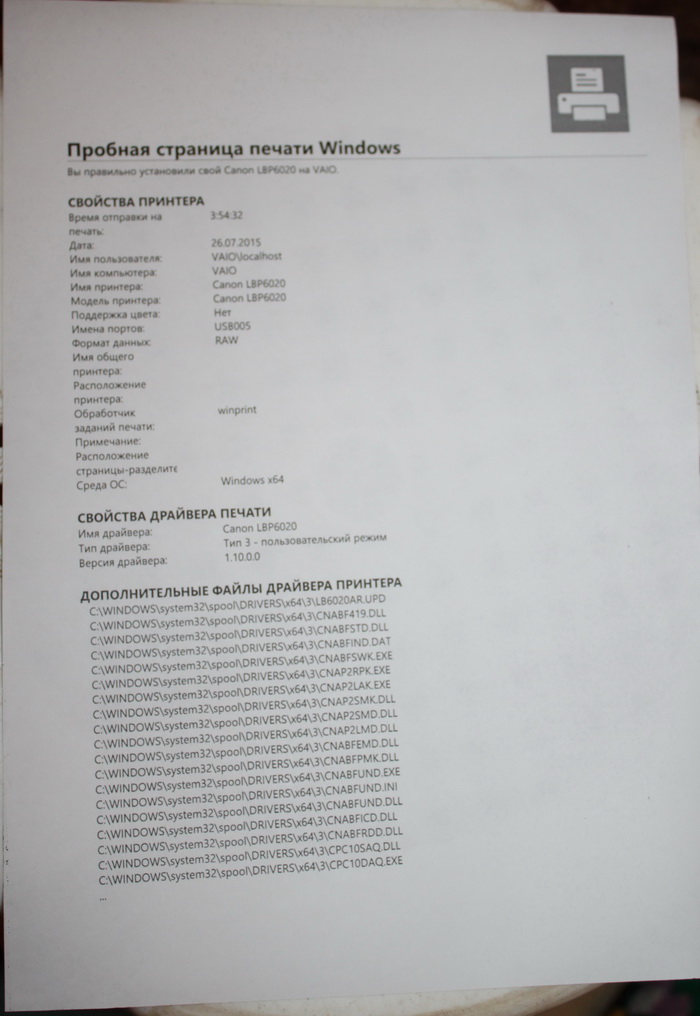

В общем, принтер работает.

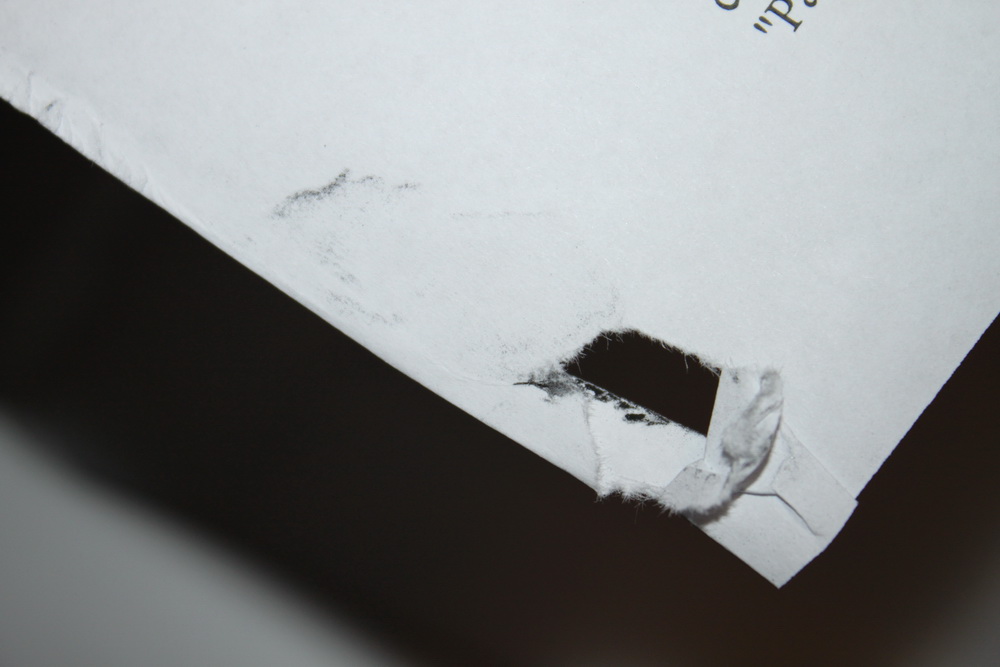

Но есть кое-какие баги с подачей бумаги


В общем, буду думать, исправлять. Первый опыт - он трудный самый.

Наконец приодолел свою лень и вновь добрался до него. Лазерник понадобился.
В общем, снова разобрал, перебрал всю механику, механику печки в частности...
Проблем не нашёл. И собрал обратно. И всё работает. Перекос листа прошёл.
Обычно так оно и бывает. Явной проблемы как бы нет, но было собрано неправильно или что-то где-то чуть подклинило.
