Добрый вечер всем! Возникла одна проблема, решений никаких в интернете нет - никто, видимо, не сталкивался. Подумал может тут мне смогут помочь.

Ситуация следующая - у знакомого имеется принтер Epson XP100, который используется вместе с СНПЧ. В шлейфах образовался воздух - было решено вытащить сам картридж и с помощью шприца лишний воздух откачать. Все успешно, воздуха в шлейфах не стало. Но принтер его не определил - ну мы подумали что контакты не контачат, вытащили и вставили обратно несколько раз. Принтер так и не увидел картридж, однако мы увидели вот что:



На правой площадке с контактами в нижнем ряду центральный контакт поднялся вверх. При этом он нажимается - так что, возможно, контакт с площадкой на картридже создается. На всех фотографиях в интернете все контакты опущены вниз, поэтому, может кто знает - можно его как-то самому опустить? Пинцетом, например?

Но так же смущает еще один факт, что самая левая площадка с контактами не поднимается в верхнее положение:



Я не знаю, как должно быть - должна ли она быть в таком положении или мы что-то сломали, пока вставляли и вынимали картридж. Остальные три площадки 1) стоят в центральном положении 2) свободно поднимаются чуть выше. Может быть проблема не в одном контакте - а в этом?

Короче если кто-то чем-то может помочь в данной ситуации - был бы очень признателен.

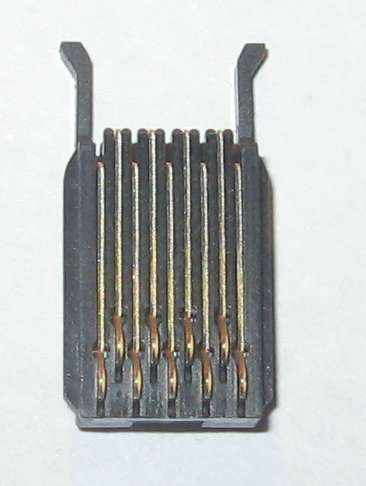

Контактные площадки должны быть на одном уровне с левой. Если они свободно болтаются, либо не дощелкиваете до конца, либо сломаны усики-защелки:

Погнутый контакт легко можно выправить пинцетом. А погнулся он из-за некачественной чиповой планки СНПЧ. На пластиковой рамке штырьки, удерживающие плату, должны быть практически заподлицо с платой. Если выступают - или приплавте паяльником, или срежте ножом, иначе они и дальше будут портить пружинные контакты в каретке при вынимании картриджей.

RZRBLCK, http://vce-o-printer...aktov-csic.html

potroshitel, loskun, спасибо огромное, пинцетом удалось выправить контакт - но осталась другая проблема. Мы подумали, что наша левая площадка - которая внизу находилась - это неверное положение, подняли ее верх. Теперь при включении постоянно принтер мигает всеми индикаторами. Ясно дело, что теперь принтер вообще не видит картридж - контакта нет ни с одной площадкой. Как их опустить обратно? Я применяю уже силу, давлю на них до упора, дальше уже немного стремно - они как будто упираются и дальше не идут. При этом под каждой из них есть место, так понимаю что как раз до упора они и должны стоять:



Вот теперь осталось понять - возможно ли их туда вставить, не доставая каретку эту оттуда? Может нужно не бояться и давить до конца?

Владимир Вольфович,снимите на видео ваши моргающие огоньки.

alexsandr-, а может быть сделать проще - воспользоваться "программными средствами диагностики" (коих в природе существует ровно 3, драйвер не в счёт) и узнать статус принтера и код (возможного) Falal Error ? Такая идея Вам в голову не приходила ?

Конечно приходила,но хорошо что вы её первым высказали.

DC-AC, не подскажете - какие в природе существуют 3 средства для диагностики? Буду очень признателен.

RZRBLCK сказал:

Статус монитор, PrintHelp,Agustment Program.

alexsandr-,

alexsandr- сказал:

Не совсем правильно написали , правильные ВОТ: Adjustment Program , PrintHelp ! Вот так как то .
