HP DeskJet 3070A B611b После падения - ошибка и механическая поломка

| Сообщение #1 Отправлено 01 мая 2015 - 19:26 NowBass

МФУ - HP DeskJet 3070A B611b.
СНПЧ или ПЗК никогда не стояло.
Картриджи - 178 SETUP. Никогда не перезаправлялись.
Ошибка - "Замятие в каретке. Устраните препятствие"
Проблемы начались после падения принтера

Сама суть:
Принтер стоял на системном блоке, и при моём отсутствии упал на левую сторону. Причина падения - кошка. При включении печатающая головка не заезжает в конечный паз из-за того, что тот не приподнимается, после чего высвечивается соответствующая ошибка. При детальном осмотре обнаружилась деталь с надписью "F8 (абзац) >PS-HI<". Я уже догадываюсь, где она должна быть, но понятия не имею, как и куда именно её закрепить/вставить. Фотографии детали прилагаются.

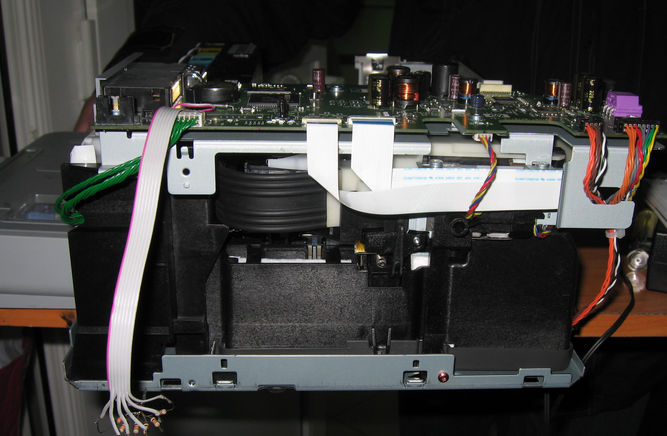

Внутреннее состояние оргтехники...

(именно об него упирается головка и именно оно не приподнимается)

Также печатающая головка при упоре немного приопускается и не доходит до этого места, но явно должна

Просьба помочь с обнаружением места поломки и места для детали. Или сбросьте фотографии внутренней части МФУ, дабы я мог разобраться. Заранее спасибо.
Если нужно, то я могу сделать ещё снимков

Наверх of the page up there ^
0

| Сообщение #2 Отправлено 01 мая 2015 - 22:22 localhost

Спросите у Slava2. Он лучше всех на форуме знает внутренне устройство HP.

А вообще, надо устранять первопричину. Принтеру на системном блоке не место.

offtop

Canon EOS 500D + 18-55 IS II + 50 mm STM + YoungNuo SpeedLite YN565 EX II, EPSON L800 + Hongsam

Наверх of the page up there ^
0

| Сообщение #3 Отправлено 14 июня 2015 - 17:18 Shinrey

Вопрос еще актуален: потекли снпч, разбирали принтер. При промывке дна принтера деталь выпала неизвестно от куда. Собрали все, но при попытке прочистить головок выдает: замятие бумаги. Спасибо всем откликнувшимся!

Наверх of the page up there ^
0

| Сообщение #4 Отправлено 04 октября 2015 - 19:12 Nevelin

У меня точно такая же проблема. Может кто нашел куда её нужно вставлять?

Наверх of the page up there ^
0

| Сообщение #5 Отправлено 23 ноября 2015 - 19:45 янеЖ

Штука эта всталяется в крышку снизу с левой части. Крышка та, которая прикручивается 7 винтами. Нужна она по моему, чтобы придерживать два шлейфа, которые идут вдоль левой стенки. Сорри, не знаю как фотки вставлять, новичок. По поводу замятия бумаги. У меня было то же, оказалось, что при сборке слева есть прозрачный диск сметками, его не вставил в щель.
