Вот видео http://my.mail.ru/ma..._myvideo/2.html
Несколько раз собирал-разбирал всё едино.
До этого постирал памперсы, не особо просушив. Чернила-то тоже электричество проводят...
Подробнее, если голова стоит в углу справа то при включении питания голова быстро проезжает влево и на 1/3 обратного прохода останавливается с ошибкой E-90.
Если голову передвинуть левее и включить принтер, то бьётся о левую стенку и опять останавливается на 1/3 обратного прохода ошибка E-90.
Тестером проверил f1 и f2 на матери и два мощных транзистора 2SC5888 - все звонятся.
Примерно в том месте где головка на обратном проходе останавливается есть царапина на энкодере, но, думаю она и раньше была и он её не замечал.
Где дальше смотреть?
Страница 1 из 1
голова проезжает полтора прохода и E-90 R240
| Сообщение #2 Отправлено 25 апреля 2015 - 06:00
Всем привет!!
Сейчас вторая серия?
gargoyles сказал:
Проблему решил снятием крышки.
Обнаружил что при последней сборке не очень удачно уложил шлейфы и другие провода с разъёмами в то й части где они приходят к плате с моторчиком сверху, в итоге был плохой контакт части именно того шлейфа, который ездяет с кареткой. От вибрации контакт то был, то не был.
Так что E-90 также свидетельствует о плохом контакте.
Включил-выключил несколько раз всё работает и паркуется без запинки.
Обнаружил что при последней сборке не очень удачно уложил шлейфы и другие провода с разъёмами в то й части где они приходят к плате с моторчиком сверху, в итоге был плохой контакт части именно того шлейфа, который ездяет с кареткой. От вибрации контакт то был, то не был.
Так что E-90 также свидетельствует о плохом контакте.
Включил-выключил несколько раз всё работает и паркуется без запинки.
Сейчас вторая серия?
Принтеры просто хобби.
Как задать вопрос, чтобы получить на него ответ
Как сделать "правильный бутерброд")
Как задать вопрос, чтобы получить на него ответ
Как сделать "правильный бутерброд")
| Сообщение #3 Отправлено 25 апреля 2015 - 14:51
gargoyles сказал:
Где дальше смотреть?
Разбирать и смотреть всё и внимательно, шлейфы контакты, сколы, укладку всего.
Очевидно, что принтер не видит ленту.
Дать посохнуть пару дней в тепле.
Собирать, смотреть все шлейфы, возможно дорожка отслоилась и не контачит, или что-то где-то не село на место.
Принтеры просто хобби.
Как задать вопрос, чтобы получить на него ответ
Как сделать "правильный бутерброд")
Как задать вопрос, чтобы получить на него ответ
Как сделать "правильный бутерброд")
| Сообщение #4 Отправлено 28 апреля 2015 - 15:16
проделал всё это ещё 10 раз - не помогло.

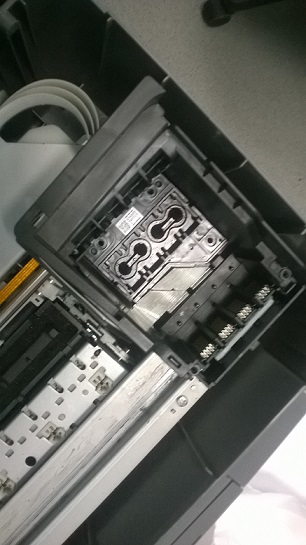

Начал разбирать головку - увидел краску на шлейфах, это от протёкших ещё в первый раз картриджей...
Разобрал до этой фазы, дальше не знаю как разбирать, подскажите.
На форуме есть видео по разбору другой головы, там контакты картриджей в стороне барабана, а у меня наоборот контакты со стороны лотка.
Шлейфы к чипам уже можно вытаскивать или ещё надо снять какие-то элементы корпуса?
Картриджи поставил на сопла чтобы не засыхали, вдруг ещё оживёт или поддастся ремонту...
Начал разбирать головку - увидел краску на шлейфах, это от протёкших ещё в первый раз картриджей...
Разобрал до этой фазы, дальше не знаю как разбирать, подскажите.
На форуме есть видео по разбору другой головы, там контакты картриджей в стороне барабана, а у меня наоборот контакты со стороны лотка.
Шлейфы к чипам уже можно вытаскивать или ещё надо снять какие-то элементы корпуса?
Картриджи поставил на сопла чтобы не засыхали, вдруг ещё оживёт или поддастся ремонту...
Прикрепленные изображения
| Сообщение #5 Отправлено 28 апреля 2015 - 16:39
В сервисмануале все красочно разрисовано. Планку определения чипов и все, что с ней связано, не трогаем. Снимаем крышку, закрывающую шлейфы на левой наружной стенке каретки, снимаем Г-образную крышку, прикрывающую место, где шлейфы вставляются в головку, откручиваем головку, вынимаем :)
| Сообщение #6 Отправлено 29 апреля 2015 - 08:31

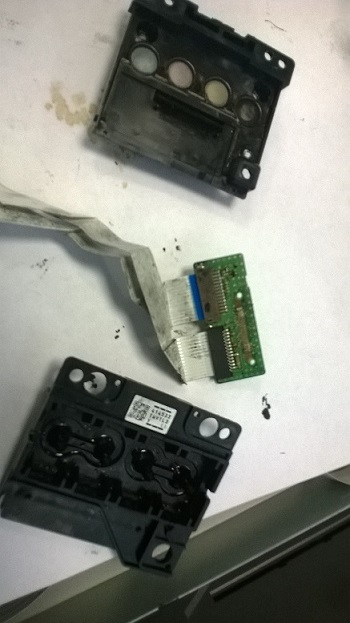

Разобрал.
Когда снимал шлейфик печатной головки от него от платы оторвались несколько контактов.
Я так понимаю принтер можно в помойку?
короче жалко выкидывать переделанные картриджи, чернила и программатор.
Подожду когда дёшево будут продавать R240, авось, без разборки заработает.
А этот принтер пока оставлю на запчасти...
Когда снимал шлейфик печатной головки от него от платы оторвались несколько контактов.
Я так понимаю принтер можно в помойку?
короче жалко выкидывать переделанные картриджи, чернила и программатор.
Подожду когда дёшево будут продавать R240, авось, без разборки заработает.
А этот принтер пока оставлю на запчасти...
Прикрепленные изображения
