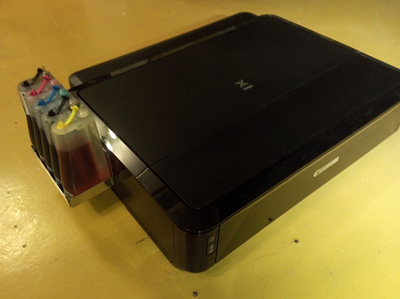

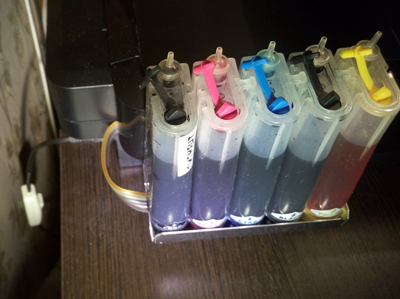

Картриджи родные из комплекта принтера. Детали СНПЧ от предыдущего принтера (комплект "офис").
У крышки снизу удалены рёбра жесткости по ходу шлейфа.

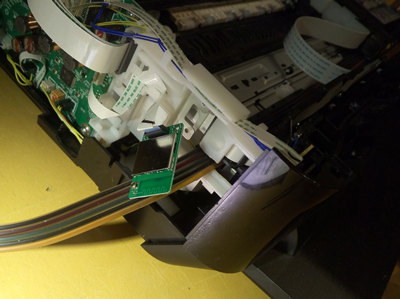

У блока светодиода вырезан кусок основания по ходу шлейфа. Плата светодиода поднята вверх посредством прокладок толщиной 1,5 мм, мощности излучения светодиода хватает. Длинны штатного болтика тоже хватает, крышка блочка легко защёлкивается на место.

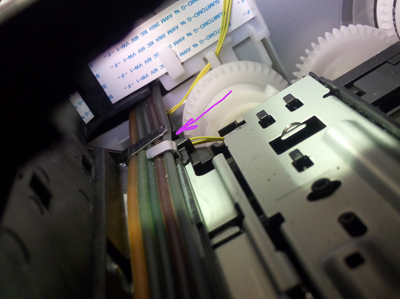

Шлейф проложен снизу. Закреплён стальной скрепкой по середине, и дополнительно посажен на двухсторонний скотч. Слева в конце рампы шлейф дополнительно прикручен полоской жести под винт(фото забыл зделать).


Дальше, под платой Вайфая, вырезал кусок перегородки и выпустил шлейф.

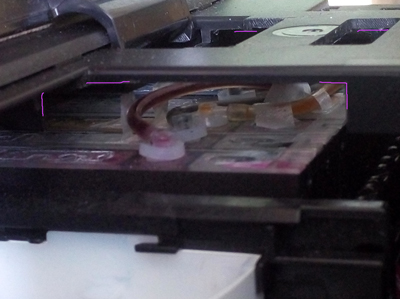

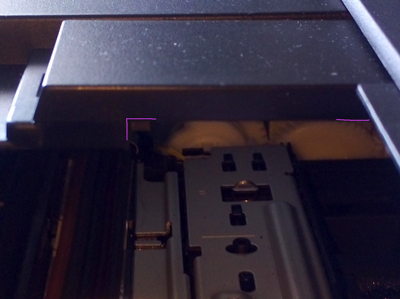

Дальше небольшая прорезь в боковой панели и выход шлейфа наружу.

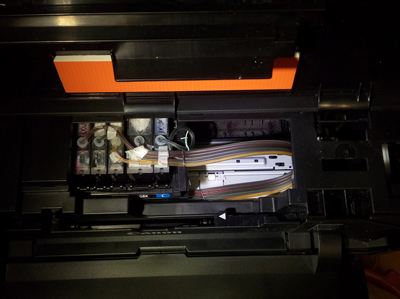

Кусок оранжевого пластика на втором фото обязателен. Он заправляет шлейф при ходе каретки в право. Толщина 5 мм.
Ещё, при монтаже шлейфа на картриджах, нужно не перекрыть входные световоды (место куда светит светодиод с крышки)

Ещё немного фото по просьбам трудящихся.
Вырез в крышке корпуса вместе светодиода. Видна пластмассовая вставка под плату, поднятая на 1,5мм.

Удалены рёбра жёсткости в крышке корпуса над местом парковки.

В конце рампы с левой стороны шлейф дополнительно прикручен полосками жести(винты штатные).
