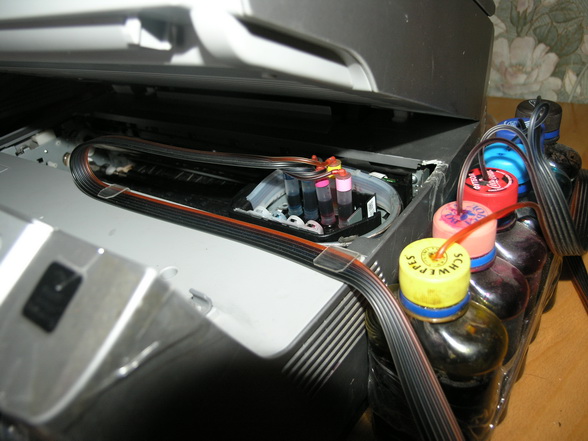

Всем привет! Есть Epson RX 700, хочу переделать его под обычную капсульную СНПЧ, чтобы было как на картинке


Так вот, разобрать каретку и удалить штатные шланги и демпферы, поставить капсульную СНПЧ это не проблема. Самый главный вопрос - как отключить воздушную помпу чтобы она вообще не качала и принтер при этом не выпадал в ошибку. Как то давно на форуме я встречал эту тему, но никогда не думал что она мне понадобится, там человек проделал все эти манипуляции и подробно всё расписал. Но теперь найти эту тему не могу. Очень срочно нужно узнать весь этот процесс!!!
Заранее спасибо!

Кавказец, привет, куда пропал?

Эти темы?
http://reseters.ru/...showtopic=15123
http://reseters.ru/...topic=3784&st=0

По второй ссылке есть эксклюзивные приспособы от Юхи )

А зачем кстати ее отключать?

Я не знаю как этот принтер устроен, может есть какие-то особенности, но вообще самый простой способ отключить помпу - отсоединить шланг от капы.

Не, это не то. Это отключение основной помпы которая сливает чернила, а в RX 700 там ещё есть воздушная помпа которая нагнетает давление в картриджи, за счёт чего чернила подаются в ПГ. Вот её и нужно отключить и обмануть принтер.

аа, ну тогда не знаю, не видел такого.

А что мешает блокануть "выход" из картриджей?
Пусть себе качает, или еще проще (я себе так сделал) - пережал шланг после помпы и всё. Всеравно датчик давления находится в узле помпы
Да, я так и не смог запустить нормлаьно на капсулах (делал на пловинках, так как открытая крышка вообще не прет) + надо создать "нормальную" порцию чернил ... ПГ тут "прожорливая" - 1080 дюз - например поднять повыше доноры, что так же не совсем удобно ... так и исвользую как сканер приходящий по надобности из гаража ))

Кавказец сказал:

Пишу как для профи.

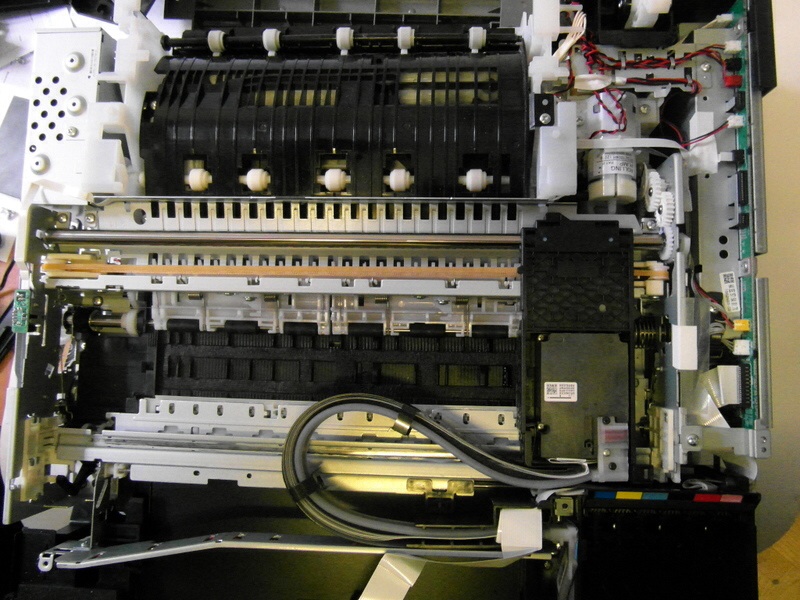

Снять сканер, крышку, по середине "разобрать" узел соединение шлейфа, разобрать каретку и вместе с узлом демпферов вместе с шлейфом в сторонку.
Пальцами стянуть шланг с патрубка при входе в систему подачи воздуха/чернил.
Пережать стяжкой пластиковой.
Собрать в обратном порядке.

zigzag_ua, то есть получается чтобы обмануть помпу, нужно просто перекрыть трубку на выходе? Получается она один раз накачает воздух и будет стоять молча изредка подкачивая? А в ошибку из-за этого принтер не будет падать? Я знаю что если через какое то время он не может накачать нужное давление то выпадает в ошибку.

Что касается прокладки шлейфа, установки капсул и балансировки за этим дело не станет. Меня интерисует только как обмануть эту шайтан машину в плане воздушной помпы.

Если можно про помпу подробнее.

Если там есть какой-то датчик давления, может над ним пошаманить? Там закоротить его к примеру.

Кавказец сказал:

Соршенно верно, на выходе из узла помпы.
Для удобства рекомендую снять узел - там просто, пару шурупов + "заземление".
Узел будет держать только трубка которая входит в систему подачи, то есть в пластиковый патрубок. Берем аккуратно снимаем трубку. Сгибаем и затягиваем стяжкой пластиковой. Вот и всё.
В ошибку будет уходить только в случае если определенное время не сможет накачать нужное давление воздуха.
А так будет работать без проблем (если конечно исправный датчик давления).

Подробней про помпу ... да там ничего особенного .... помпа, двигатель, обратный клапан, мембрана+ датчик давления.
По работе - после включения качает воздух, пока мембрана "заблочит" датчик ... по мере потери давления помпа подкачивает воздух. Так же будет и при блокировке трубки.

OK! Большое спасибо! В случае удачной операции выложу отчёт с фотками, чтобы тоже все знали как и чего.

Кавказец, а что если не снимать родную систему шлейф - демпферы , а подключить трубки СНПЧ к ней ? И немного поиграться с высотой доноров и балансировкой .
Насчет помпы , да она качает воздух в картриджи , но и программно заложено что давление должно падать ( клапан , подкачка , расход чернил ) . Может тогда лучше не пережимать трубку насоса , может лучше сделать какой-нибудь мини клапан , который будет потихоньку стравливать давление с помпы , а та будет подкачивать . Так просто система будет работать сбалансировано без сбоев и ошибок .

combain, Вы "крутили" такой принтер? )
Если нет, думаю не стоит "гадать на гуще". Всё что написано выше уже давно проверенно, всё работает без проблем. А "травля" воздуха, как Вы говорите, абсолютно не нужна. Хотя он и сам периодически это делает.
На счет установки в штатные - заведомо не лучший вариант, там все "очень мелкое", тяжело сделать надежно и надолго. Самый оптимальный вариант - это замена шлейфа. Выводится сбоку, удлиняется, а доноры поднимаются на 40-50 см выше принтера.
А вообще, такой принтер единственный в своем роде - давайте не портить задумку инженеров

zigzag_ua,

Цитата

8 штук устроит ?

Цитата

А я и не спорю ...

Цитата

Ой ... В RX700 есть где еще размахнуться ! А вот в ТХ/PX 700/800 с его системой подачи чернил , приходиться работать чуть ли не под микроскопом .

Цитата

Ну да .... В принципе так оно и есть .

Цитата

Говоря как инженер инженерам , в этом RX700 самая простая система подачи чернил к ПГ . ( мини плоттер проще говоря )

------
Мне вот только непонятно одно в этих RX700 ... Почему под них в своё время , не делали нормальных СНПЧ , всё время они стравливали воздух и завоздушивали систему .

combain сказал:

combain сказал:

Я бы так не сказал )
Это если печатать на оригиналал, может и не будет проблем, а с китайскими картриджами, которые очень отличаются, частенько проблемы с подачей воздуха.
+ сложнее механизм управления кареткой, и т.д.
ТХ/PX 700/800 - согласен места чуть меньше, но и подача чернил, механика там намного проще.
Мне как первый раз попался 700-й ... офигел, после 200-х, 300-х и т.д. - впечатляет.

combain сказал:

А как?
Вы же знаете как устроен ориг. картридж ... было бы нерентабельно альтернативный такой же делать.

zigzag_ua,

Цитата

Я хочу задать вам вопрос , вы когда-нибудь разбирали эту ПГ и демпферную камеру с мембранным насосом , которая под картриджами ?

Цитата

Я уже об этом написал .

Цитата

Его там почти вообще нет !

Цитата

Это счастье с мешочком внутри ? Да знаю ... АО чип и ровные руки решали проблему его заправки .

combain сказал:

Это да, но прокормить "такую" ПГ ... ох геморно.
В принципе и на капсулах люди печатают ... каждому свое ))

Цитата

Ну да ... Если бы люди ещё понимали то , что ТХ/PX 700 / 800 нельзя промыть обычными методами ( из-за особенностей конструкций ПГ ) , тогда бы эти МФУ служили дольше ...

zigzag_ua,

Цитата

Разве 180 дюз на цвет это много ?

combain сказал:

а разве мало? )

zigzag_ua,

Цитата

Теперь да , в новых epson ПГ на 750 дюз на цвет .
----
Жду ответа на скромный вопрос касательно TX/ PX 700 / 800

Цитата

-----------
Насчет переделки RX700 под капсулы , можно ещё проложить шлейф СНПЧ вместо родного чернильного шлейфа . И заменить родные демпферы на другие но более маленькие ! Это поможет с закрытием блока сканера .

combain сказал:

Сори, не заметил.
Нет, был PX810 с небольшими проблемами, сделал и купили у меня его сразу же.

combain сказал:

Именно так и сделал, и он даже печатал )) Но вот поднятые доноры меня как то не привлекают.

combain сказал:

Это в каких моделях?

zigzag_ua,

Цитата

Эх... Жаль .... Я кода разбирал эту систему подачи чернил от картриджа к ПГ на " молекулы " то понял что это что-то новое .... Жаль что снята с производства ...

Цитата

Epson WorkForce Pro WF-5620DWF
Epson SureColor SC-T5200

Все на базе этой технологий
