Сосуд Мариотта и конструкции доноров (стабилизаторы давления).

В ветках, созданных Episode и Юха, много интересных и полезных работ, но чтобы найти ответ на интересующий тебя вопрос, нужно прочитать много второстепенных постов.

Хотелось бы, чтобы авторы помещали в «САМОДЕЛКИН», только фотографии и описание своих работ, а не переносили ветку целиком.

Если авторы не возражают, приведу некоторые их посты. Так сказать выберу изюминки.

Многие спрашивают, что такое сосуд Мариотта и принцип его действия.
Вот как Episode объяснил принцип действия сосуда Мариотта, привожу выдержку:

Episode
Вторая ласточка…
Что есть донор в сабже?
Не что иное, как сосуд Мариотта.
Принцип действия.



На рисунке:
1- трубка с воздухом опущена ниже забора жидкости. Давление ниже атмосферного. Жидкость не течет и незначительно сопротивляется попыткам ее откачать.
2- трубка с воздухом на уровне забора жидкости. Давление равно атмосферному. Жидкость не течет, но и не сопротивляется попыткам ее откачать.
3- трубка с воздухом выше уровня забора жидкости. Давление выше атмосферного. Жидкость течет самостоятельно с малой, ПОСТОЯННОЙ скоростью.
4- трубка с воздухом значительно выше уровня забора жидкости. Давление значительно выше атмосферного. Жидкость течет самостоятельно с большой, ПОСТОЯННОЙ скоростью.
Доноры устроены по варианту «1», т.е. в доноре присутствует небольшое разрежение, которое препятствует вытеканию чернил.

Давно искал схемы конструкций стабилизаторов, Ку-Ку подсказал, где их можно найти, за что я ему очень благодарен.
http://refill.fastbb...-0-0-1127479986

Episode пользуется такими:

1 - крышка, под ней уплотняющая прокладка.
2 – бутылка
3 - клей. Обязательно.
4 - воздушный фильтр.
5 - воздушное отверстие.
6 - шприц.
7 - воздух.
8 - чернильный фильтр.

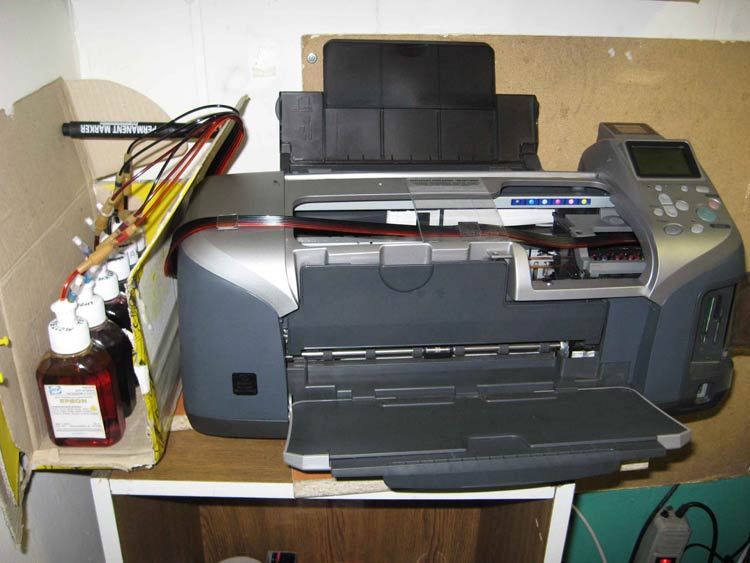

У меня стоят вот такие емкости с гидродонором.

ЮХа смастерил вот такие:



Юрий повторил разработки ЮХа.

Надеюсь, авторы этих разработак, не будут предъявлять ко мне претензии?
В любом случае, последнее слово за модератором!!!

Приветствую Всех.
У меня вопрос к V&W
По поводу емкости с гидродонором я не нашел воздушное отверствие .
Если Вам не трудно опишите свою конструкцию

Всем добрый день!
Прошу прощения кому не ответил своевременно, у меня на материнской плате вздулись конденсаторы,
только сегодня,13 апреля, отремонтировал и бегом на форум.

olto
Маленькая бутылочка из под жидкого детского мыла 250мл, другая стандартная 200мл. из под чернил WWM. У меня стоит из под жидкого мыла.
Если Вы возьмете крышечку от «Галлы», и снимете красный колпачок, Вы увидите в верхней части крышки отверстия, они и служат для поступления воздуха.
Гидродонор поддерживает одинаковое давление в капилляре и не зависит от уровня чернил в емкости. Гидродонор сделан по принципу сосуда Мариотта.

C возврашением V&W B)

SPAWN
Спасибо!
11 дней без компьютера - это что-то ужасное.
Как у наркомана ломка началась!

V&W (Apr 1 2006, 09:36 AM) писал:

Исправляею битую ссылку.
_http://refill.fastbb.ru/?1-4-0-00000020-000-0-0-1147693379

V&W (Apr 1 2006, 10:21 AM) писал:

А можно поинтересоватся как заправлять данную систему???

Герметизируется отверстие в воздушном отсеке ( я сейчас просто заклеиваю его изолентой - без всяких мудрёных штуцеров-шмуцеров). Далее через отверстие в чернильном отсеке заливается нужное количество "краски". Отверстие герметизируется РЕЗЬБОВОЙ пробкой с ХОРОШЕЙ прокладкой. (у меня - фторопласт). Изолента от воздушного отверстия отдирается.
Поехали печатать! :)

Всем доброго времени суток!
Извините если я залез не туда.
Заказал Resetters посылка шла около 3 месяцев. Комплект "домашний". Посмотрел инструкцию полазил по этому форуму в итоге собрал все в кучу... заработала... но стала полосить. Снова полез на форум почитал и понял что надо выставить уровень, и что забыл заказать "ресеттеровский прецизионный гидродонор" (далее РПГ не путать с гранатометом :) ). Помаялся помаялся с уровнем, стал разглядывать фото РПГ вот этот
.
Почитал на форуме с какими еще проблемами сталкивается народ, пошел в аптеку накупил кучу шприцов и капельниц.
Задача у меня была такая:
1. сделать прецензионный гидродоннор.
2. чтобы собиралось на коленках.
3. желательно минимум склеиваний.
4. чтобы были какие-то фильтры.
5. и т.д. примерно обобщил желания форумчан (мне ведь тоже всех благ охота).

Пока разглядывал фото РПГ возникло несколько соображений.
Вариант №1.
Практически копия РПГ, только воздушный фильтр присобачил с наружи (не знаю как сделано у РПГ).
На данный момент проходит обкатку на принтере.

собирается на раз-два.
для сборки одной РПГ надо:
1. 2мг шприцы 2 штуки.
2. Инсулиновый шприц 1 шт. (вообще-то одного шприца хватило на 3 РПГ)
3. крышка от моющего средства (я взял от жидкого мыла. Другие крышки забраковал).
3. и резиновая "пипка" от капельницы (называемый на форуме "резинка от мед.системы").
Если кому интересно потом могу написать в какой последовательности что собиралось.

Вариант №2
с фильтрами для чернил.

Э..ээээ....
Вот конфуз...
Сразу не ругайтесь.
Народ! А как добавить фотографий. Выделенный объем для файлов кончился, а?

Эх! в связи с ограничением личного времени пишу в кратце, выкроится время еще напишу.

***
Вам сюда: http://reseters.ru/index.php?act=Help&...E=01&HID=62

Давно перестал заморачиваться...с Марриоттом.

Конечно. Хороший вариант: трубки в пузырьки.
Толко бы нам снова не вернуться к старым топикам.

koka (2nd March 2008 - 08:23 PM) писал:

Аналогично.
Всё на "банках звичайних".

Хотел повторить конструкцию емкостей от V&W (с крышками Гала) либо Episode (та, что маджентой наполнена) - конструкции вроде не сложные для домашнего повторения. Но не могу понять, как заправлять ваши емкости. Придется же откручивать резьбовую крышку? Тогда горлышко перемажется (особено у Episode - там вдоль шприца не зальешь, придется его полностью вытаскивать). А вместе с горлышком и руки заодно. Или не правильно мыслю - есть другие способы заправки?

sup_vit
Чего я только не творил, какие только доноры не использовал...
Было дело, даже прожигал плавиковой кислотой отверстия под пробки в стеклянных баночках от кофе "Якобс".
Перегорело.
Использую обычные баночки с опущенными в них трубками шлейфа.
И вам рекомендую.

т.е. надо будет по мере расхода чернил поднимать банки, создавая "постоянную" разряженность?
