Прошу помощи.

Плоттер HP Designjet T520. Новый.
При печати областей с заливкой печатает их странно - в виде вертикальных полос, то светлее, то темнее. Ширина полосы 29мм.
Образец ниже.


Зеленая область должна быть одного цвета. А она "полосится".
При этом на линейных чертежах все нормально, а на заливке (фото, растры, мелкая-мелкая штриховка) вылезает.

Нет ли каких-либо мыслей, что это может быть?

Я запутался в ориентации. Полосы горизонтальные. На рисунке снизу печать шла сверху вниз.
Видно чередование светлых и темных участков. Особенно на синем и красном цветах.

Сделайте тест дюз.

А настройки печати какие? Может при быстрой печати видно ход самой печати за один проход ПГ?

1. По тесту дюз я что-то не нашел здесь такого же режима как на DesignJet 90 или кэнонах. Что-то похожее на тест дюз печатает образцы по 29 мм - т.е. один проход, там все нормально.
2. Это быстрая печать. На более качественном также заметно, хотя и меньше. Я бы понял если бы были просто ровные линии, так это похоже на ход головки.
Но чередование более светлых и более темных участков ставит в тупик.

Вы печатаете заливку в FAST, т.е. в быстром режиме - такие стыковки будут на всех плоттерах, даже на Epson, для печати без этих полос между проходами головками делают перекрытие - печать в несколько проходов, т.е. ставьте более качественный и медленный режим печати, только так, по др. это никак не лечится.
Дюзы здесь не причём - у вас они все рабочие.

та же проблема, не совсем понято почему так.
ставил 3 режыма(фаст, нормал,бест), все равно проблема актуальна:
при этом тест дюз норм.
1

2
[img][URL=http://radikal.ru/fp/bee564a335a94ccfb1251403b3223179][IMG]http://s018.radikal.ru/i505/1606/4a/d1d1f55abc10t.jpg[/IMG][/URL][/img]
3


что ето может быть?

тест дюз:

Вы все печатаете в быстром режиме - на всю ширину головки, для устранения полос надо ставить более качественный режим печати, соответственно помедленней

так проблема есть и на быстром и на бесте...только если ставить бест+галочку "высокая детализацыя" тогда полос нету.
Но на оригиналах такого небыло, даже на фасте печатало без полос.

выходит эту проблему никак не решить и на любом плоттере если есть хоть какае-то заливка то придется а1 печатать 5-10 минут?

регулируется изменением протяжки бумаги (теоретически), но на практике мне этого добиться не удалось. Пробовал изменять соответствующее значение и в одну и в другую сторону, в результате или пропуск или наложение. плюнул.

Непонятно с етими полосами...
порвалась пленка над черной емкостью в печ. головке...в результате на желтой заливке получился пропуск- полоса около 2мм., как раз на конце печ.головки (длинна головки 28мм, полоса с 26по28мм) тест дюз идеальный.
пленку заклеил, головку промыл промывкой, но полоса так и осталась...ИМХО- забились дюзи на краю желтой головки. Получаеться так: порвалась пленка,воздуховод там общий давление начало уходить через дырку, желтый как раз дальше всех от дырки, поетому там потеря давления большая...в печ. головку начало недоходить чернило, и края запеклись...Полоски ети также изза несоответсвующего давления в печ. головке.Видимо при заправке\установке снпч важно угадать с давлением внутри картриджа.Хотя может дело и в качестве чернил, там осадок какойто делаеться и края дюз подзабиваются.

vovaf сказал:

а затем :

vovaf сказал:

вы уж определитесь ! при идеальном тесте дюз такой картинки с полосами быть не может. Тут явные проблемы с желтым цветом. У моего Т520 уже полгода как (если не больше) пробита эта самая пленка. И ничего..... Я перезаправляю оригиналы, всё в порядке , все дюзы на месте, печать без брака. Может дело в "чернило" ?

дело в том что по тесту дюз проблем нет.
Если печатать заливку-проблема с жёлтым.
Вы чернила какие используете?
У меня инктек 5088, красный-ОСР 143.

vovaf, про чернила сейчас сказать не могу, я не рядом. Но все цвета Инктек и точно не 5088.
вот нашел, "булатик" уже спрашивал у меня : Инктек H7064, черный там пигмент.

Инктек 5088, черный-пигмент, к чернмоу претензий нет, больше 1л. отпечатал, полет нормальный.
красный 5088-забивалась голова после 300мл- сменил на ОСР 126-вроде норм.
синий-оставил 5088-расход етого цвета не большой(150мл), поетому сложно сказать.
жёлтый 5088-после 0,8л. начаались проблемы(фото в постах выше)-думаю сменить на ОСР или дктек.
на сайте инктек нашёл что они рекомендують для НР520 именно ети чернила (5088).
как у Вас работает 7064, сколько литров пропечатала голова?

vovaf сказал:

чернила 7064 заливаю в картриджи по совету знакомой. у моего Т520 пробег по чернилам около пол-литра - литр каждого цвета (как и у тебя) ибо работы на нем мало (это за год с небольшим), больше стоит, чем работает. А вот у неё был приличный объем и пара лет опыта, за это время ничего с ним не случалось. При твоих объемах печати (судя по кол-ву отработанных чернил) ты уже давно способен купить новую голову

Kit2006 сказал:

Добрый день! Это они http://rayter.ru/catalog/378/10311/ ? Просто везде при выборе модели Т120 вываливается именно 5088.
Можно заменить только М, а остальные цвета оставить 5088? Аппарат Т120.

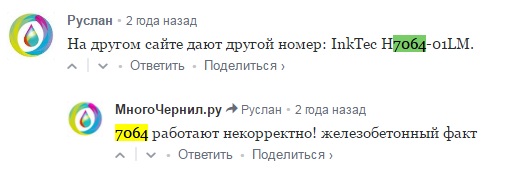

Вот еще что нашел вот :

Почему так говорят?

SacredSinner сказал:

Потому, что, наверное, кто-то испытал и уже известен результат.

WWM сказал:

Ну так постом выше советуют 7064 и не советуют 5088. Там же наоборот. Вот и пытаюсь выяснить кто прав.
