Всем привет!

Предистория: До вчерашнего дня ) являлся счастливым обладателем TX210 с СНПЧ (три года служил)

СНПЧ (крупнее)


История: Потребовалось мне перевезти данный аппарат. Упаковал в коробку точно также как он пришел ко мне с интернет-магазина (коробка стоит вертикально). Если бы не... В общем за время его службы и моего обслуживания (доливал шприцем чернила в ккартриджи) резинки которые находятся на картриджах (верней отверстия в резинках) перестали быть герметичными и во время перевозки протекли чернила со всех картриджей.

Итог: Привез домой обнаружил протечку.

Что делал: Распаковал, протер, продул феном (раз 5-6), включил...
Включил первый раз - выдал ошибку принтера
Во второй раз - по характерному треску замыкания я понял что всю влагу феном выдуть не удалось((((
PS треск на слух шел от головки
--------------------------------------------------------------------------
Что делал дальше: Скачал сервис мануал по TX210 разобрал до головки вынул плату из ПГ.

Разъем под шлейф был весь в чернилах (( Что на мой взгляд и привело к замыканию и сгоранию этой самой платы.
-------------------------------------------------------------------------
После всего: Плату протер, продул, собрал МФУ.

Что получилось: Теперь принтер отказывается принимать картриджи СНПЧ (танцы с бубном в виде нажимания кнопочки, вставления и вынимания СНПЧ не помогают)

Что конкретно показывает:
Часто показывает: Чернильные картриджи не опознаны W-04 (причем часто все картриджи, иногда три, иногда два, когда показывает три и два цвета которые не определились меняются хаотично)
Иногда показывает: что-то типа открыта крышка ПГ (точно не помню)
-------------------------------------------------------------------------
Мои вопросы к уважаемым мастерам:
Как починить?
Правильно ли я думаю что это плата сгорела?
Где ее купить?
Стоит ли вообще связываться (может проще купить новый, например если ремонт обойдется тыщи в 3-4)
-------------------------------------------------------------------------
PS Центральная плата под панелью управления не была залита вообще
PPS Я не мастер, а пользователь )
-------------------------------------------------------------------------
Да и еще один раз сбрасывал на нем памперс (если эта информация поможет чем-то)

Заранее спасибо всем участникам темы)

Еще момент эта плата которая на фото не была залита полностью только контакты со шлейфом

Плату которая на картриджах в кнопочкой не отсоединял

tx210snphc сказал:

Было короткое замыкание ,врезультате чего вышла из строя материнская плата вашего мфу.На материнской плате ищите предохранители.Они маркеруются буквой F.
Ckopee всего пг живая.по этому стоит повозиться.

Стоит ещё открутить плату, ту что держите в руках на фото и посмотреть дорожки с задней стороны. Бывает 42-х вольтовая дорожка на питании платы выгорает.

На втором снимке плата контроллера чипов. Из мирового опыта любителей СНПЧ: практически каждый попадает на трабл - при заправке (или иных манипуляциях с картриджами, капсулами и шприцами) возможно залитие этой платы. Если имеется подозрение на залитие, то принтер в розетку не включать!!! Кстати, при любых манипуляциях с заправкой, мало выключить принтер штатной кнопкой! Нужно изъять вилку из розетки!
Итак, при подозрении на залитие, отделяем плату контроллера от ложемента, в котором она находится. Смело промываем её под струёй тёплой воды. Далее потребуется мощная струя воздуха. Фен не рулит! Он не сможет выдуть капли из-под деталей. Хотя, если не спешить то можно использовать любой поршневой ручной насос или "клизьму", тщательно обдувая фрагменты платы. Далее следует сушка в тёплом месте. Не менее двух-трёх часов.

alexsandr- сказал:

Тогда почему мфу включается и выдает сообщение что картриджи не опознаны?

Don сказал:

С обратной стороны платы визуально нет повреждений

tx210snphc сказал:

Питания нет на плату контроллера чипов. Ищем питание!
Жаль людей, которые не ведают, что творят,,,,

ЮХа сказал:

Понял, спасибо

ЮХа сказал:

Данная тема не для жалости, а просьба о помощи у мастеров для выхода из сложившейся ситуации )

Хочешь убить принтер - поставь на него СНПЧ.

Скоро 10 лет, как я зарегистрировался на данном форуме. У меня есть собственное мнение по СНПЧ: полезная вещь. Действительно, имеет место быть экономия. Причём, существенная. Особенно, это касается некоторых видов работ, где не нужна особая светостойкость и точная цветопередача. А таких направлений в печатном деле множество. Было бы глупостью печатать студенческий реферат оригинальными эпсоновскими чернилами на оригинальной эсоновской фотобумаге, к примеру. Многие печатают буклеты, визитки, рекламу...
Но вопрос вмешательства в конструкцию принтера остаётся очень актуальным. Тут остаётся надеяться на личный опыт или на профессионализм сторонних контор, которые осуществляют модернизацию. А вот с этим плохо. Нет грамотных специалистов! А еще дебильная реклама продавцов (типа) "вставь и работай!"
Хрен вам!

ЮХа сказал:

уверен?

Судя по бесчисленному количеству постов с просьбой о помощи - ДА!
Единичние случаи профессионального обслуживания можно не принимать во внимание....

ЮХа, это не относиться к СНПЧ на мешочках

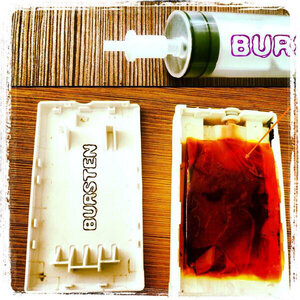

Кстати, о "мешочках": из-за моей невнимательности канал Лайтциан на принтере Т59 был полностью выкачан. Итог: при ёмкости "мешочка" в 40 мл подача чернил к дюзам осуществляется беспроблемно. От полной загрузки до нуля. При полной герметичности. Т. е. при отсутствии соединения донора с атмосферой, посредством воздушного отсека.
А так, грамотеев много на форуме. Только они встряют в тему не тогда, когда нужно, а тогда, когда делать им нечего...
Увы!

ЮХа, так сейчас в серьезных моделях и кенон и епсон используются картриджи с большой емкости - с мешочками. Мешочки это - КРУТО, современно и профессионально.



http://forum.ixbt.co...6317:1100:1.jpg

alexsandr-, спасибо. Выпаял предохранитель F1, припаял мостик (проволочку) вчера. МФУ ожил. Печатает, все функции работают. Всем спасибо за участие. Тема закрыта.
