Здравствуйте! помогите пожалуйста, вообщем решил я востановить старый принтер R200, он перестал включатся, я проверил БП, всё гуд, снял мат плату, прозвонил преды F1, F2, всё гуд прозваниваются, транзисторы вроде норм, правда я не знаю точно как их проверять но они не замкнуты, показывают сопротивление, но не включается. Я купил ещё один такой бу принтер ради платы, снял плату присоеденил к бп она запустилась, но понятно что ушла в ошибку так как не потключенны к ней ПГ, моторы и т.д. Ну потом я присоеденил к ней все шлейфа, моторы, всё как положено, и тут момент истины, включаю кнопку питания, загорается индикатор питания и сразу тухнет, всё принтер больше не включается, вылетела вторая плата. о май гад подумал я, и начал снимать ПГ, добрался к разъёму где шлейф соеденяется с ПГ, и я обнаружил что контакты шлейфа залиты чернилами. Понял что причина вылета платы КЗ на контактах шлейфа, но что именно на плате горит я так разобраться не могу, помогите пжл, мне нужно знать как проверить работоспособность резисторы, транзисторы,(кстати я знаю что даже при горелых транзисторах, принтер запускается) как проверить микросхему управления питанием, может ещё что-то горит. пожалуйста скажите что должно звонится, какое сопротивление должно быть, я буду пробовать выяснять горелую деталь.

мерял выпаяные транзисторы по такой схеме;
NPN C5888

База - Эмиттер (BE): соединение должно вести себя как диод и проводить ток только в одном направлении. (ОК)
База - Коллектор (BC): соединение должно вести себя как диод и проводить ток только в одном направлении. (ОК)
Эмиттер - Коллектор (EC): соединение не должно проводить ток в любом направлении. (ОК)

PNP A2099

База - Эмиттер (BE): соединение должно вести себя как диод и проводить ток только в одном направлении. (ОК)
База - Коллектор (BC): соединение должно вести себя как диод и проводить ток только в одном направлении. (ОК)
Эмиттер - Коллектор (EC): соединение не должно проводить ток в любом направлении. (ОК)

Получается транзисторы здесь не причём,предохранители тоже целые, блок питания рабочий, даже два блока у меня есть, оба не запускают плату, что ещё может вылететь, может микросхема? а где у неё 15-тая нога чтоб проверить на корпус?

shock сказал:

На 15 ножку подаётся питание 42 В. Скорее всего, там КЗ. Замена МС нецелесообразна. Выкинуть дохлые мамки!
Купить новый принтер.

Вот я везде читаю 15-тая ножка 45 в, где именно она, крайняя 15-я по счёту? с какой стороны считать с права на лево, или с лева на право, верхний ряд ножек или нижний относительно надписей на микросхеме?
Я обнаружил что греется микросхема которая управляет шаговым двигателем, может в ней проблема? может двигатель замкнут и он выбивает эту микросхему, а не шлейф ПГ???

На платах, обычно, рядом с "первой ножкой" ставится знак. Отсчёт по часовой стрелке. В случае SMD - смотрим на корпус. Если DIP - зеркально.
------
Если найду в хламе плату - уточню.

нет на плате такой метки, где же эта 15 нога?
Вот меня ещё интересует почему греется вот эта микросхема

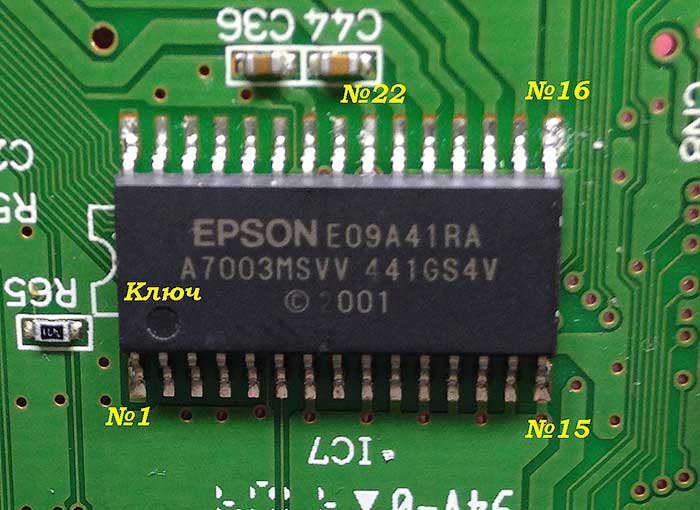

Фрагмент платы R200 c нумерацией. Питание подаётся на 22 ножку через предохранители F1-F2. Если они целы, то можно предположить, что цела и IC7. Если вместо штатных предохранителей установлены закоротки, то нет никакой гарантии.

я так понимаю нужно прозвонить 22 ногу на корпус? если да то она на корпус идёт с сопротивлением, а 15 нога напрямую припаяна к корпусу, поэтому она и должна пробивать на корпус. никаких перемычек не было, и преды целые.
Подозреваю КЗ в шаговом двигателе, что в таком случае летит?

"Летят" драйверы шаговых двигателей.

Я так понимаю Микросхема A6615SED это и есть драйвер шагового двигателя, и если он вылетает то плата не включится?
Откидаю версию вылета платы из за грязного шлейфа ПГ, так как при этом горят транзисторы и плата не вылетает сразу, принтер должен был пошатать башкой,
и только тогда когда доходит дело до сплёвывания чернил, в случае замкнутой ПГ, тогда и вылетают транзисторы и предохранители.
А у меня совсем другая ситуация, плату снял с рабочего принтера, подключил все датчики,моторы,шлейфы, и как только я нажал кнопку включения, индикатор сети на пару секунд загорелся и потух.
Обнаружил оборванным один контакт шагового двигателя, понять не могу как оборванный проводок двигателя мог замкнуть микросхему( у меня есть плата от другой модели эпсона, там есть такая микросхема, надеюсь если перепаять то плата запустится.

Меряем напряжение на выходе БП. Если оно равно нулю - КЗ в нагрузке. Где искать? Поможет схема. Поочерёдно отключаем потребители.

БП в норме, у меня таких блоков уже два, и оба запускают плату от другой модели эпсона.

БП Эпсонов крайне надёжны. Если срабатывает защита БП при подключении потребителя - дело в потребителе! Что Вы еще хотите узнать? Везите мне "маму" и я за пять минут найду проблему. Только в большинстве случаев эта проблема не решится перепайкой "транзюков" и установкой перемычек...

Что я из этого всего понял,в принтере доноре, с которого я снял плату с целью замены на востанавливаемый принтер, двигатель немного не такой, и микросхема с другой маркировкой (отличается от оригинала), и наверное двигатель не сработался с платой донором(, я правильно понял?
на счёт принести вам платы, а вы от куда? если не далеко я мог бы вам отправить две платы, может хоть одну приведёте в чувства.

В помойку ваши платы!
Извините. Это мой муж ЮХа так сказал. Он не может попасть на форум. Проблемы у него. Или у форума...
