Добрый день, дорогие форумчане.
Впервые создаю тут тему, но о форуме знаю уже год.
Как раз пару лет назад начал заниматься печатью, фото на документы и пр.
В своём арсенале имею два EPSON L800 и EPSON 1410. Все печатает не оригинальными чернилами.
Соответственно все принтеры имеют "выводы отработки". Всё делал по видео-мануалам САМ! :)
Несколько дней назад узнал, что подруга дома пользует L110. Нужен он ей для печати учебных материалов (преподаватель).
Количество печати очень приличное, поэтому я предложил ей сделать отвод, чтоб не засорять памперс!
Инициатива наказуема!!!
Открыл крышку, отрезал штатный отвод, подсоединил свой, сделал отверстие в крышке, собрал.
Всё собиралось без задействования силы. Крышка снялась и оделась как по маслу. (Благо опыт есть!)
Включаем!
Жуткий треск, начинают моргать все диоды, fatal error!

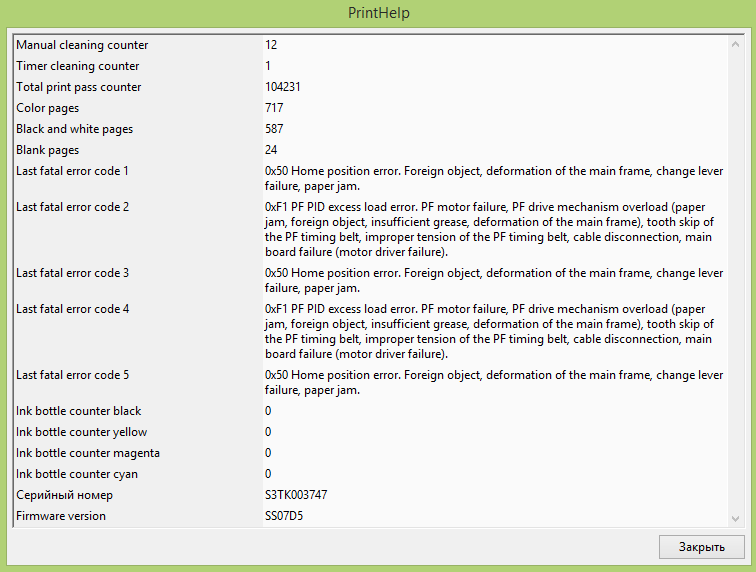

Отчёт из PrintHelp прикреплён к теме скриншотом!
Так же снял видео всего происходящего при включении.
<<<ВИДЕО ТУТ>>>
Быть может кто-то располагает фотографией этой части механизма в сборе или ещё лучше видео? :)
Заранее очень благодарен. Если нужны какие-то дополнительные материалы, готов предоставить.



ПЕРВОД ОШИБКИ:
0x50 исходное положение об ошибке. Посторонний объект, деформации главного фрейма, изменить рычаг недостаточность, Замятие бумаги.

0xF1 PF PID избыточной нагрузки ошибка. PF для отслеживания сбоев, ПФ механизм привода перегрузка
(Замятие бумаги, инородное тело, недостаточная смазка, деформации главного фрейма),
зуб пропустить ПФ ремень ГРМ, неправильное натяжение PF зубчатый ремень, кабель отключения, main board failure (мотор сбой драйвера).

Выключите из сети, подвигайте каретку влево-вправо без фанатизма, руками прокрутите шестерни с левой стороны в одну и в другую стороны и посмотрите как ведет себя механизм захвата бумаги. Под ролик ничего не попало? В шестерни трубку слива чернил не зажевало? Отведите каретку влево, включите принтер и снимите все целиком, чтобы увидеть цельную картинку. Может Вы чего-то недоговариваете? Если не трудно, снимите принтер со всех сторон, медленно обойдите вокруг.

Здравствуйте, Стас.
Вот видео. Каретку слева поставил.
Покрутил слева шестерни. Вроде бы всё нормально. Ещё раз осмотрел с фонариком - лишнего ничего нет.
http://www.youtube.c...eature=youtu.be

Попробуйте ролик подачи бумаги прокрутить. Что такое видео короткое, даже красные не заморгали? А в лучшем качестве нельзя снять? Деталей нифига не видно. Там в области парковки стопор есть, как он себя ведет?

Качественно могу завтра предоставить!
Сейчас в наличии только айфон :(
Вот как раз по этому стопору и возникает вопрос! Мне кажется основная причина в нём.
Он останавливает шестерню и она начинает трещать! Как-будто рано тормозит.

Затрудняюсь что-то конкретное сказать так как толком ничего не видно. Видно что захват бумаги не выходит на исходную, и все. Снимите еще работу стопора. Как вариант - потянули сливную трубку и заклинили помпу. Вспоминайте, было такое?

Сливную трубку вроде дёрнул! Первый раз ножницы тупые подали и вроде дёрнул!

Попробуйте трубку протолкнуть обратно, если пойдет, до упора. Может быть на самой трубке есть черта для правильной сборки помпы (не всегда) - тогда до черты.

Стаc, попробовал трубку толкнуть - безрезультатно. СтоИт как вкопаная!
Подготовил качественное видео с нескольких ракурсов.

http://www.youtube.c...eature=youtu.be

Придется снимать помпу.

Стаc,

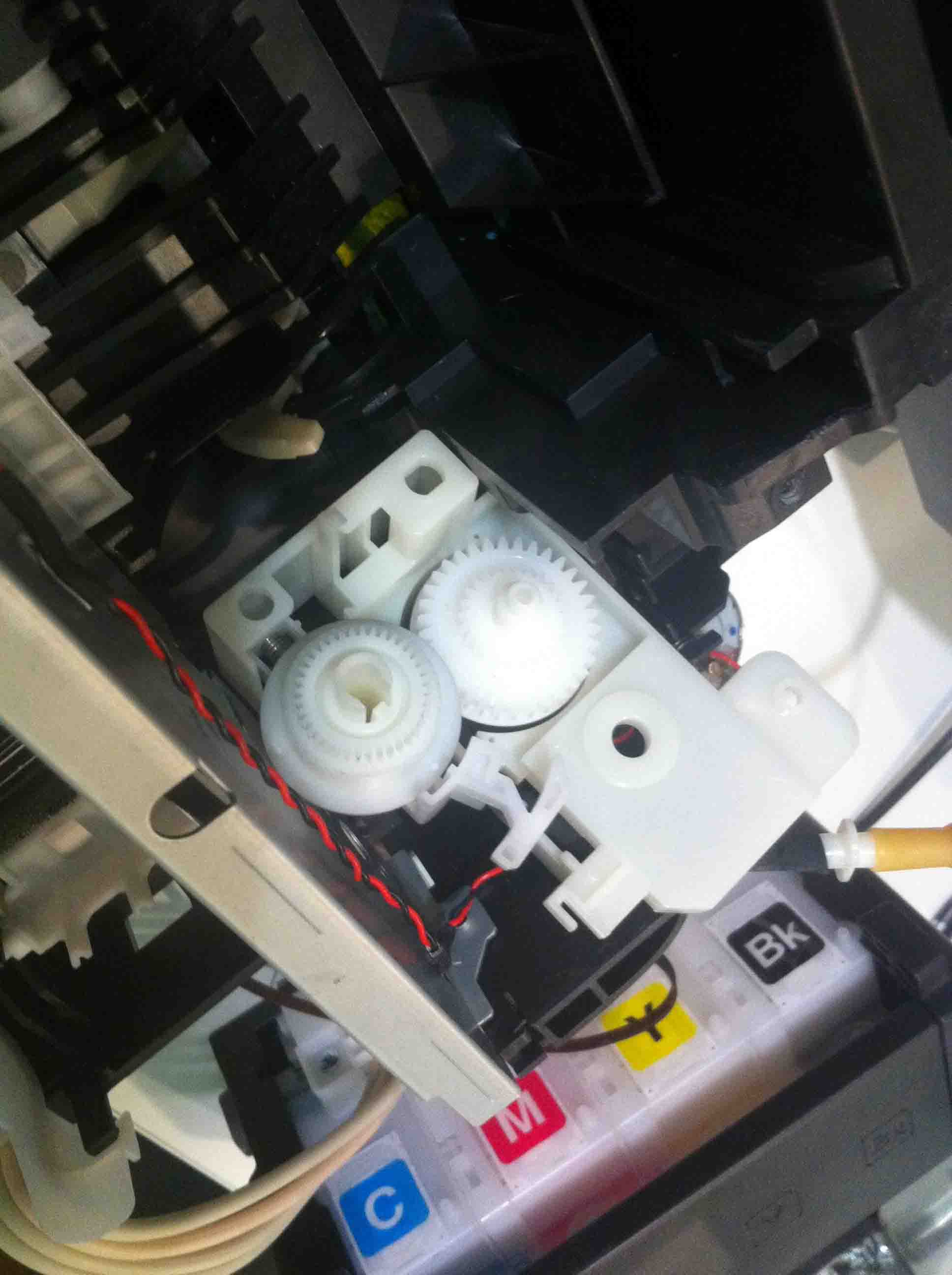

Снял помпу. Что с ней делать теперь?

Кстати, теперь увидел линии на патрубке о которых вы говорили.
Вход и выход строго по линиям. Видимо это может значить, что патрубок всё таки я не дёргал!

Когда снята помпа, проверьте как крутится ролик захвата бумаги, как работает этот механизм в целом. Все ли зубы на месте, и т.д. Проверьте работу парковки. Понятно, что где-то клинит, но отсюда не видно.

У меня та же самая ситуация, я уже весь механизм просмотрел!
Причём, изначально механизм я не трогал вообще, просто снял крышку, почистил, закрыл и вот ...
Каждую шестерёнку прокрутил туда сюда, но при включении всё равно, крутится только основной вал (видео прилагаю),
а все остальные "части" не двигаются. Я так понял, что проблема так и не была решена ранее, так как тема не закрыта.
Может подскажите ещё что-то, куда копать?
http://youtu.be/iH3gLRmT1zA

И у меня такая проблема...

Жесть какая-то... Заработал... Не знаю в чем дело...
Могу предположить, что дело в "мозгах".
Треск появляется из-за стопора в области парковки который несвоевременно замыкает кожух запрещающий в одном и разрешающий в другом направлении вращение ролика подачи бумаги. С одной стороны этот стопор фиксирует печатающую головку, но когда он заезжает за станину, то он своим крюком входит в зацеп с кожухом ролика подачи бумаги.
Получилось сделать случайно, несколько десятков раз снимая/устанавливая ролик, устанавливая в разное положение печатающую головку, стопор и ролик подачи.
Перед тем как принтер заработал, примерное положение вышеперечисленных частей принтера были выставлены так:
1) Принтер выключен. Стопор увёл за станину для того, чтобы освободить печатающую головку. Печатающую головку увел влево (если смотреть на лоток выхода бумаги), но не до конца, примерно на 10 - 15 см. от корпуса принтера.
2) Стопор вернул в положение, в котором он фиксирует печатающую головку.
3) Как был установлен ролик подачи, не запомнил. Но при включении он сразу провернулся и занял рабочее положение.
Повторно рисковать не стал. Но убежден, что дело в этом.

Экспериментируйте! Терпения Вам и удачи!

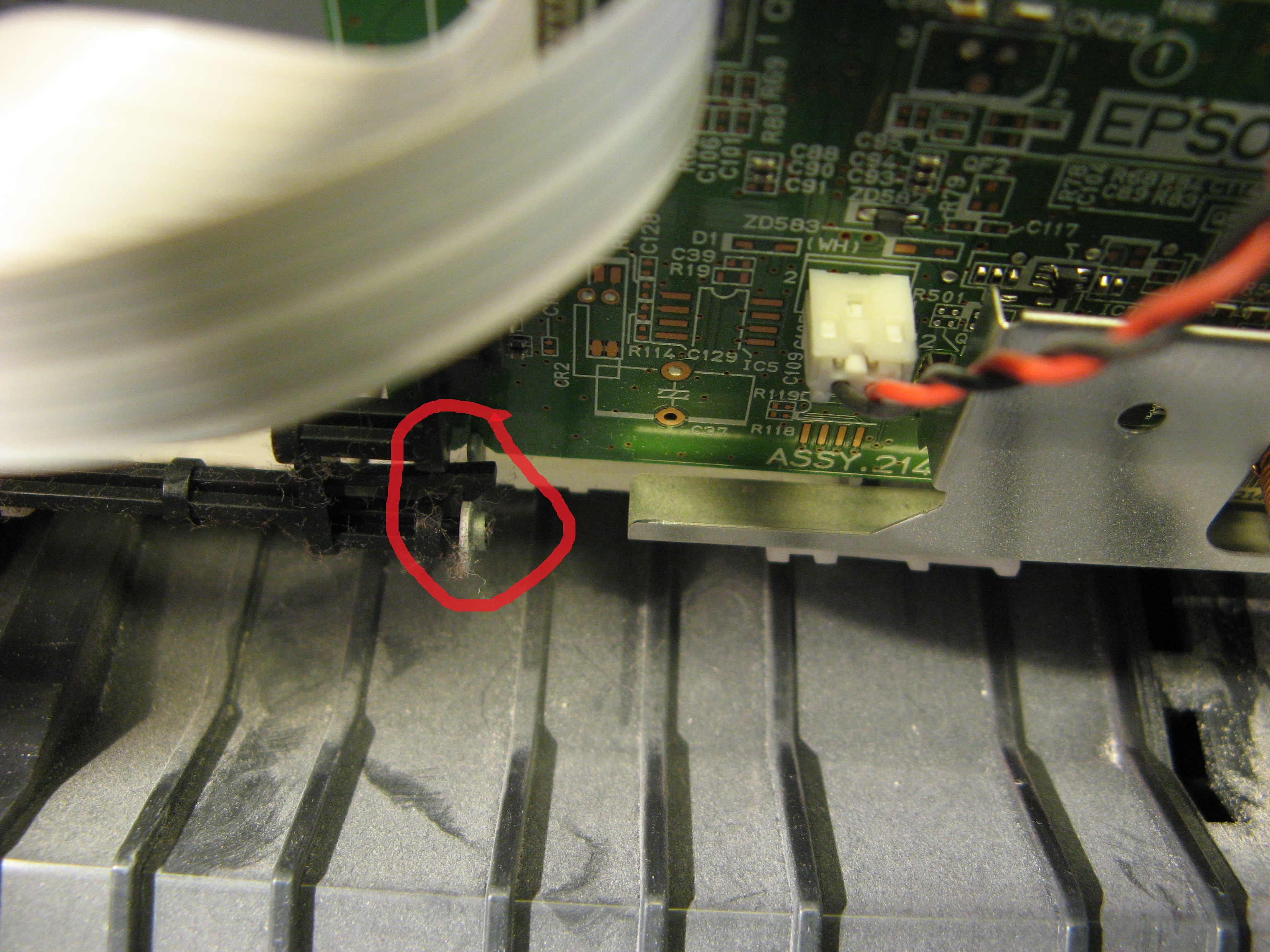

Проблема в датчике прохода бумаги. На руках такой аппарат, поступил: "Застрял картон, мы его дернули и всё...". Симптомы все выше описаны. Снял крышку, а там:

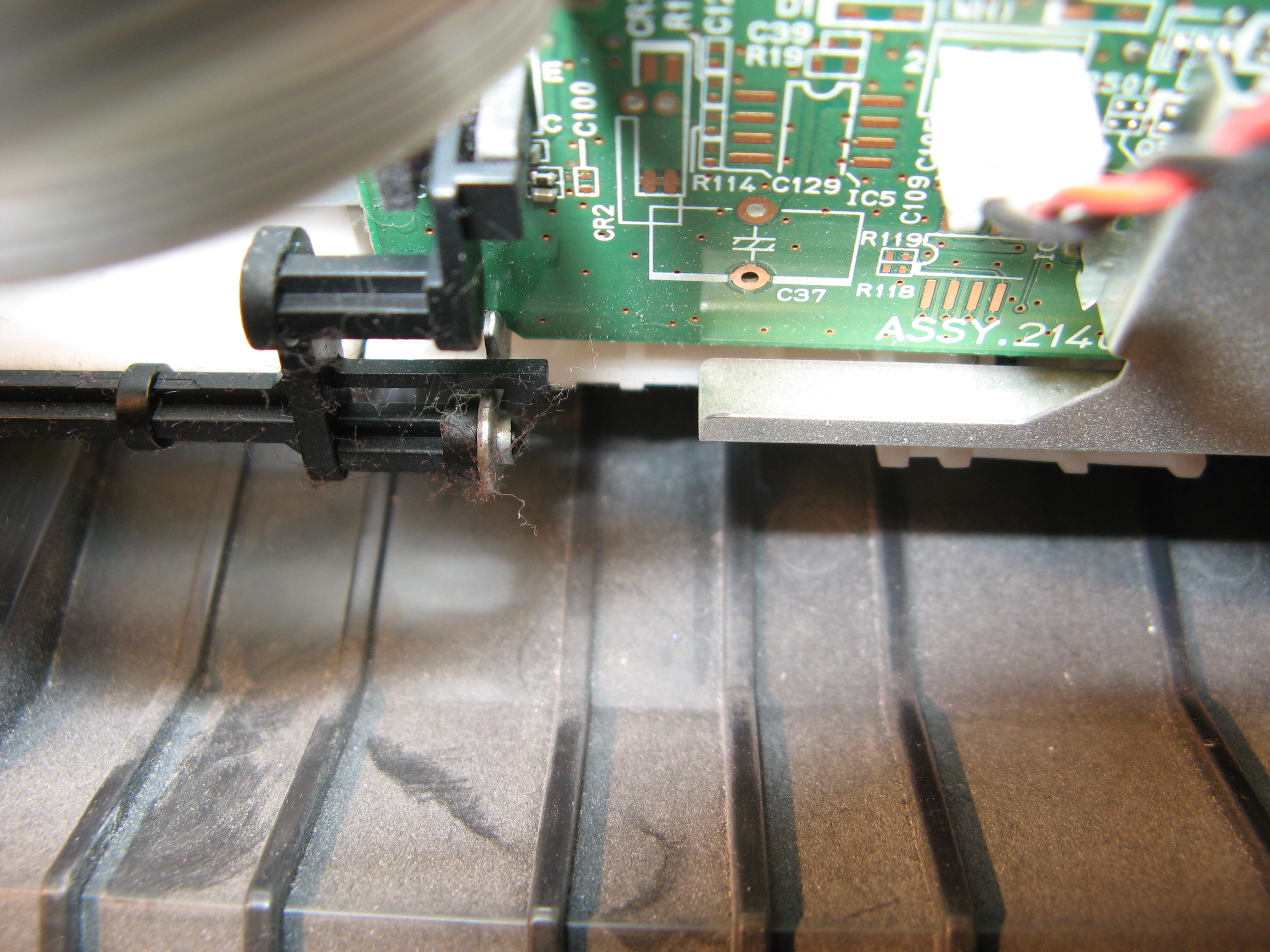

Вернул на место, как должно быть:

и заработало как часы.

Извините, что поднял старую тему - но так как ответа в ней не нашел - то написал свой собственный вариант решения. Может кому пригодится.

samec2011 сказал:

samec2011, по Вашему вопросу решение находится в другой теме http://reseters.ru/...=1
А здесь тема немного о другом;

ivan-off сказал:

Предлагаю ещё раз повнимательнее посмотреть на тормозной ролик. У серии L болезнь, внутри тормозного ролика лопается стопорящая пружина. Симптомы совпадают: вручную всё крутится, принтер может выйти в готовность, но при попытке отправки на печать ролик захвата доходит до тормозного ролика, принтер свистит и вываливается в ошибку 0xF1, либо 0x50. Тормозной ролик снимается после памперса.

Вот и меня постигла та же участь. Решил я остановить принтер во время печати. Выдернул из розетки. Лист был в принтере. Поменял чернила. Хотел вытянуть лист, не получилось. Включил принтер. Он выкинул застрявший лист и теперь вот точно как на видео. Принтер почти новый. Разобрал, смотрю и визуально ни где ничего криминального не вижу. Кто ни будь решил эту задачу?

tscvista сказал:

И где смотреть тот ролик? Хотя в готовность принтер у меня и не выходит даже.
