TX210 - Помогите опознать резистор на плате панели управления с кнопками

|    Сообщение #1 Отправлено 29 января 2014 - 06:07   Pmarket

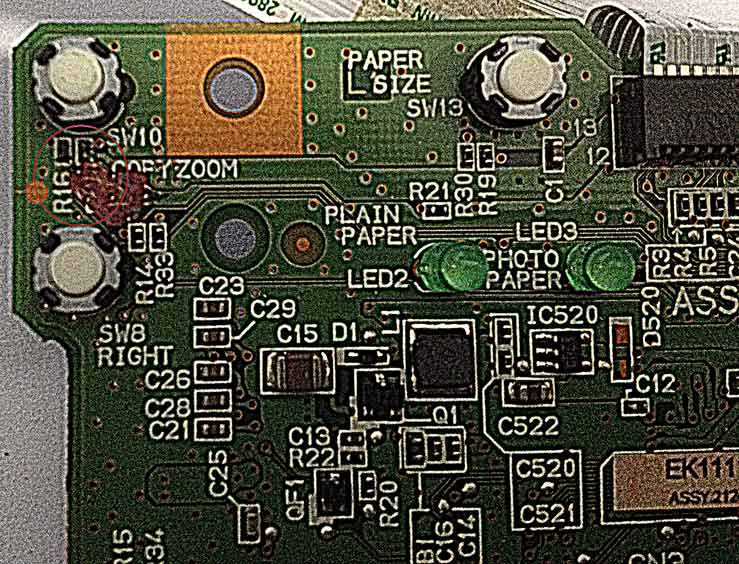

Epson TX210, плата панели управления, даташит на плату найти не удалось, если у кого под рукой есть такая или аналогичная плата подскажите пожалуйста, что за резистор там должен быть или его параметры.
Плата ASSY 2124818 02 (CA47 PNL-B)
Прикрепленное изображение: r16.jpg

Epson TX650 + Двухполостные Капсулы + EIM290 +
Epson R300 + Двухполостные Капсулы + OCP -
Epson CX7300 + Двухполостные Капсулы + EIM290 -
CANON 3600 + Двухполостные Капсулы + Демпферы + OCP +
HP DesignJet 130nr + СНПЧ на оригиналах + OCP +
HP OfficeJet 7000 + Двухполостные Капсулы + Демпферы + OCP +

|    Сообщение #2 Отправлено 29 января 2014 - 08:55   potroshitel

Прозвонил на своем TX219: R16 - 10k, R24 - 5,6k.
