При печати вертикальных линий, вдоль движения листа получается смещение напечатанного изображения.
Хорошо видно если отключить режим печати "Высокая скорость".
Смещение идёт на всех цветах, после очередного продвижения бумаги.
То есть, бумага захватывается, идет печать части таблицы, бумага подаётся дальше, уже идёт печать со смещением, относительно первой части бумаги, и так далее снова, до конца листа.
В таблице видно несовпадение вертикальных линий 1 Мб.
В каретке СНПЧ капсулы. Снимал СНПЧ, ставил оригиналы, ситуация аналогичная.
Тест дюз в порядке.
Уже обращался по этому поводу в другой теме, но ответа так и не дождался. Там более подробно описано.
Жду совета. Спасибо.

Если чернила не густые, тогда разворачивай ПГ в каретке.

Nikolai67 сказал:

Это все три винта открутить нужно или можно только один, который сверху?
Чего ж она повернулась то, раньше всё было тип-топ...

В натуре вертикальные линии под углом... прикол.

Несовпадение вертикальных линий может быть при ВКЛЮЧЕНИИ режима "высокой скорости". Если его отключить, то получится режим однопроходной печати, при которой несовпадений быть не должно. Так, по крайней мере, говорит производитель.

burykin сказал:

то получиться

ЮХа сказал:

Если включить "Высокая скорость", то будет линия немного двоиться....

ЮХа сказал:

Вот вот, а они есть.

Все три нужно откручивать.

Nikolai67 сказал:

печаль
Я ж потом соберу и не факт, что будет без смещения.

burykin сказал:

Ищем проблему в люфтах механизма передвижения ПГ.
И можно было бы посмотртеть лист штатной калибровки.

ЮХа сказал:

Такое пойдёт??? 1 Мб

ЮХа сказал:

Каретка нормально двигается, и ПГ печатает ровно, до очередного перемещения листа.
Лист сдвигается и следующий проход уже не попадает в предыдущий.

Есть мысля, что это когда я бутерброд делал, то запихал туда очень толстую салфетку, и с силой запарковал, умеренно разумеется.
И снизу ПГ немного сместилась.
Сразу после этого было так. Потом после очередного бутерброда стало лучше, как сейчас.

И ещё, я измерял на отсканированном отпечатке. Вертикальные линии идут под углом относительно листа.
Правда угол составляет 0,18 градуса. Что я нормально устранить не смогу, только хуже сделаю, ИМХО.

Тест, в принципе нормален, Естественно, можно попробовать указать программе калибровки другие (более точные) квадраты.
Поймите, при двунаправленной печати ПГ принтера должна плюнуть каплю чернил в аналогичное по вертикали место при передвижении носителя. Точность попадания зависит от люфта горизонтальной подачи и коррекцией его (люфта) программным способом. Иногда, все ухищрения бесполезны. Отключаем двунаправленную (быструю) печать. Пробуем.
……..
Действительно, сама ПГ имеет некоторую степень свободы. Суть этой "свободы" в том: чтобы вертикальные линии дюз были строго перпендикулярны оси передвижения носителя.

ЮХа сказал:

Дык это с отключенной.
Со включённой будет так.

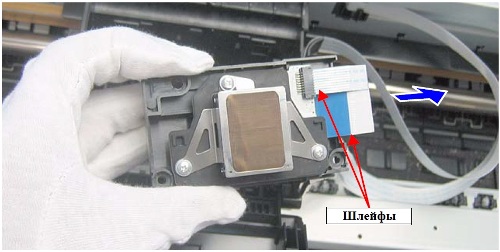

Я думаю, вот эти три винта ослабились немного :

burykin сказал:

крути винты, сними чип и открути, на 2 оборота, пг прижми к задней части каретки и закручивай

burykin сказал:

Строго говоря, если ПГ не трогали кривые руки и винты были затянуты производителем, то маловероятно, что геометрия могла нарушится из-за "запихал туда очень толстую салфетку, и с силой запарковал" . А если винты уже откручивались, то смещение вполне вероятно. Только всё проще: это три винта крепяшие саму ПГ в каретке. В старых принтерах был механизм юстировки. В новых от него отказались.
------
Очевидно, Роман прав. Хотя, можно просто попробовать прижать ПГ к задней части каретки и попробовать печать. Прижать проще всего, вставляя в щель жало отвёртки. Потом, туда-сюда если будут неточности. При полном совмещении - затянуть один винт (который доступен). Далее, снимаем планку с контактами и дотягиваем два вторых винта. Если винты прокручиваются - меняем на чуть более толстые.

ЮХа сказал:

не откручивались, в том то и дело, что муха не сидела =)))

ЮХа сказал:

пробовал уже, откучивал винт который сверху, прижимал ПГ к стенке каретки и закручивал. Результат не меняется.

Вы эту муху сами отгоняли? Или верите что её не было?
--------
Значит, не обязательно прижимать ПГ к стенке. Её нужно развернуть на некоторый угол. По прикидкам - 1-2 градуса доступно. Крутим сначала в одну сторону, потом в другую. Пробуем.

Износ ремня посмотрите.

ЮХа сказал:

Никому доверять нельзя, даже себе

aVs сказал:

Я ж говорю, что печатает нормально (а это 3-4 прохода туда обратно), до тех пор пока лист не сдвигается. Ща сниму на видео

Вот видео

это не износ, это открученная ПГ, или неправильно прикрученная, или брак литья, я на на новых такое встречал, просто открутить и повернуть пг, тонкую отвёртку можно просунуть не снимая контактную группу, в 2 выреза в ней внизу,я так делаю, и судя по всему так придумано, для заводской настройки

И что это "видео" даёт для понятия проблемы?

romanM сказал:

Дык человеку говорят, что надо попробовать изменить положение. Но он кино решил снять.

ЮХа сказал:

даёт понять что это не износ.

romanM сказал:

вот это другое дело!!!
Спасибо
