Ну, получается, что 21xx и 22xx тоже без помпы? Ну и ладно)
Они убрали помпу, потому что, на таким МФУ много не печатают.
MG2440 - как правильно проложить шлейф прокладка шлейфа
| Сообщение #21 Отправлено 26 октября 2013 - 11:00
Canon EOS 500D + 18-55 IS II + 50 mm STM + YoungNuo SpeedLite YN565 EX II, EPSON L800 + Hongsam
| Сообщение #22 Отправлено 26 октября 2013 - 11:03
- Профи
-
ну прально-зачем на одноразовом МФУ много печатать...
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #23 Отправлено 26 октября 2013 - 12:48
2140 покупал в мае прошлого года. Ничо, вроде не переливается пока)) 2000 страниц отпечатал. В последние месяцы редко, правда, пользуюсь.
Canon EOS 500D + 18-55 IS II + 50 mm STM + YoungNuo SpeedLite YN565 EX II, EPSON L800 + Hongsam
| Сообщение #24 Отправлено 28 октября 2013 - 09:43

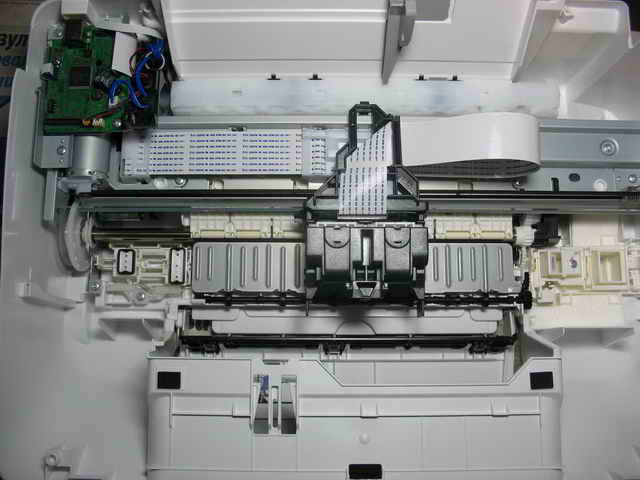

MG21xx и MG22xx c помпой. Это только у 2440 нету помпы. Вот фото внутренностей "Мэ" "Гэ" 2440
.

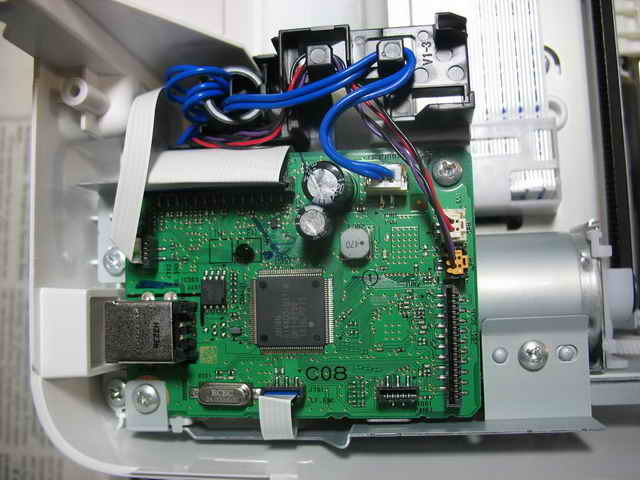

Мат. плата.

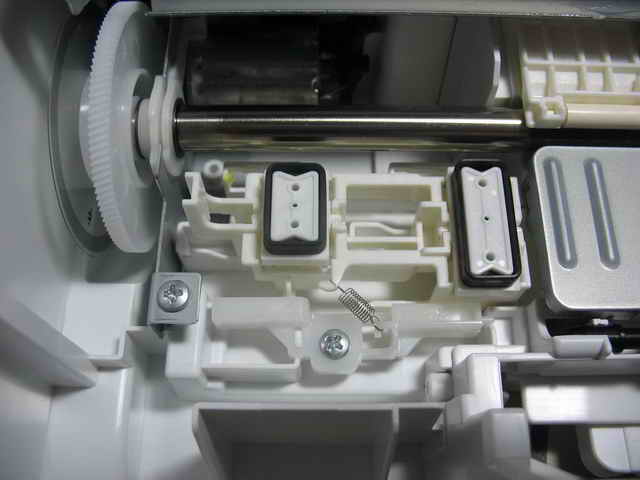

Парковка

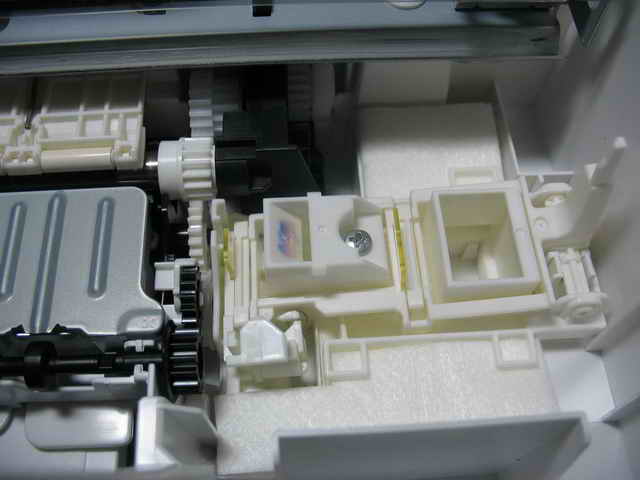

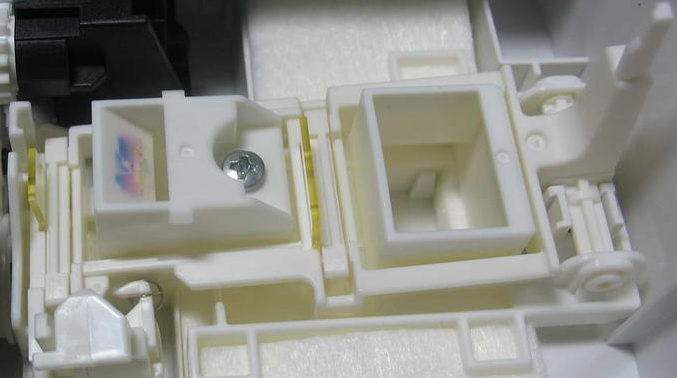

Отстойник
Помпы как видите нет.

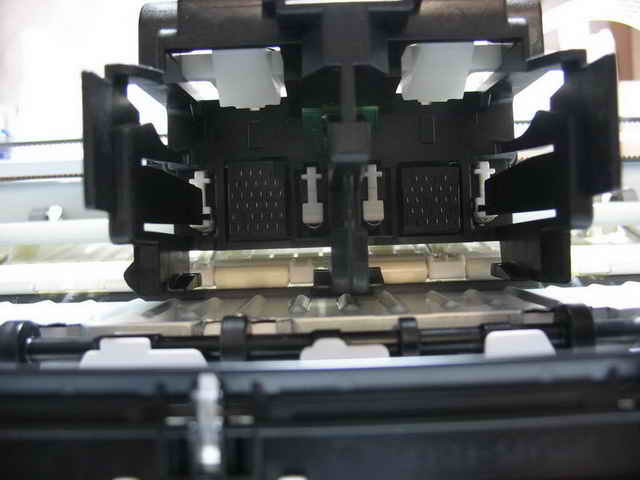

Каретка с контактами.

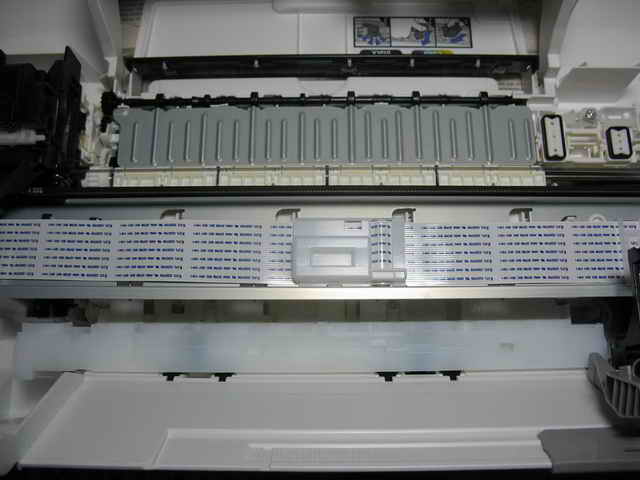

Шлейф электрический уложен как у НР.

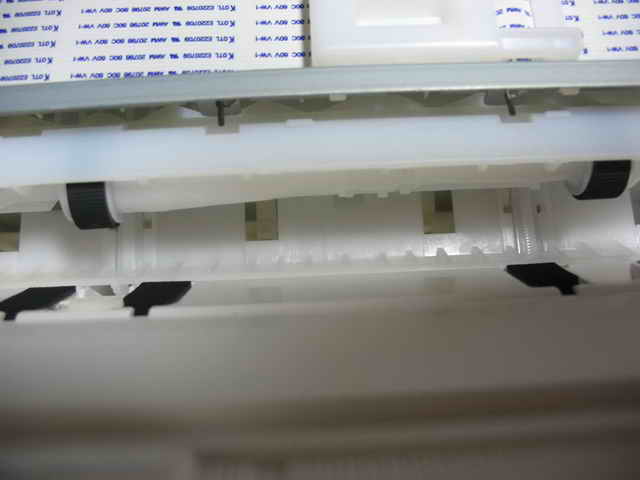

Узел захвата бумаги тоже другой.
Приподнял чтобы было видно ролики захвата.
У левого (на фото)ролика захвата, имеется ролик отделения - пластмассовый правда. У правого отсутствует.
А теперь по теме. Собственно укладка шлейфа. Пока будет так , а дальше буду смотреть какие проблемы будут возникать.
Внутри принтера очень много бесполезных(для нас) выступов которые мешают движению шлейфа СНПЧ в горизонтальной плоскости. Если располагать шлейф в вертикальной плоскости то будет елозить по бумаге. По сему я пока что вижу только такую укладку шлейфа СНПЧ.

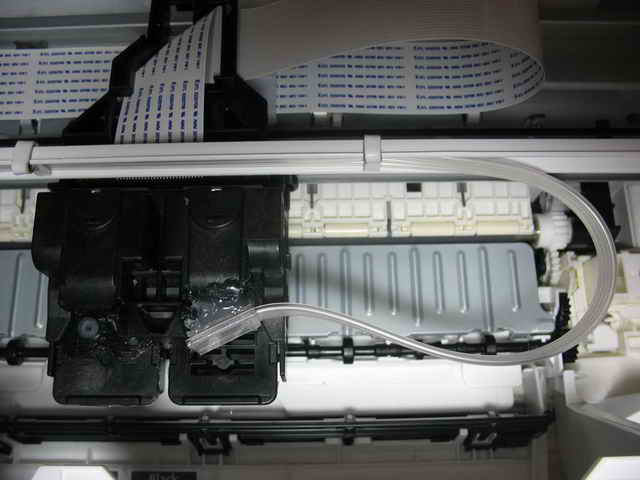

Направляющая для шлейфа СНПЧ из профиля мебельного для стекол. Проходит в углубление на самой каретке.

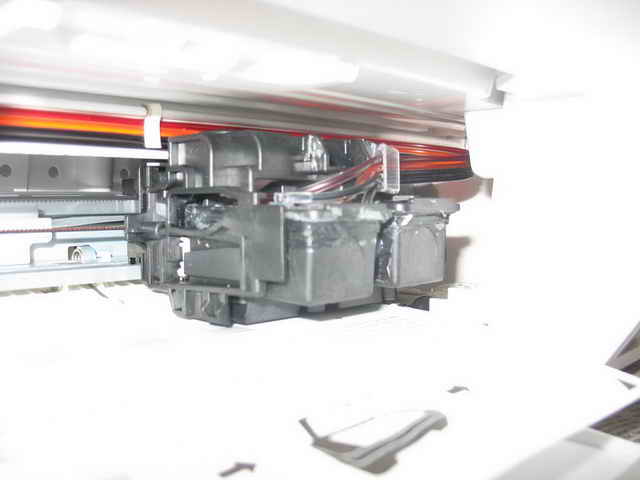

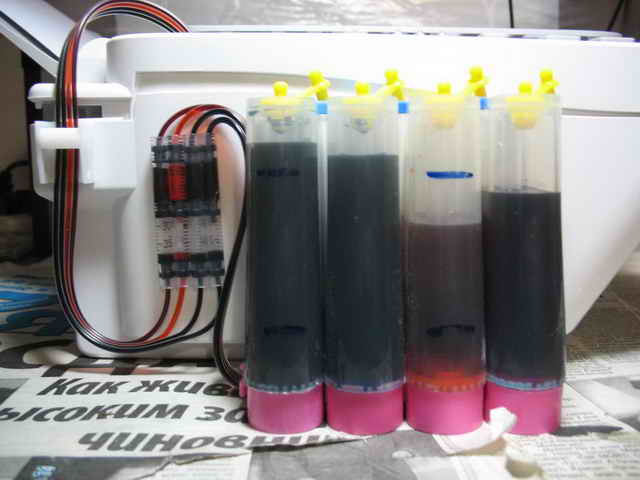

Шлейф вывел под панелью управления. Емкости кастрированые(для експеримента), ВВП - внешние воздушные пробки - спасибо за разработку Аааа.
Кстати не полностю закрытый корпус мой провтык, направляющая для шлейфа СНПЧ машает закрыть корпус. Но это не нарушает фунциональности

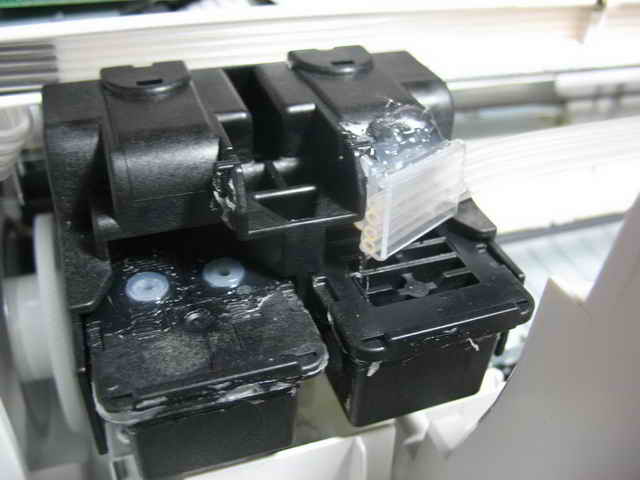

Сами картриджи тоже немного другие, поменьше размером.
Цветной. Расположение цветов тоже но перегородка маженты сдвинута в сторону контактов картриджа.
Сверлить отверстия только на месте штатных воздушных.
Черный это нЕчто.

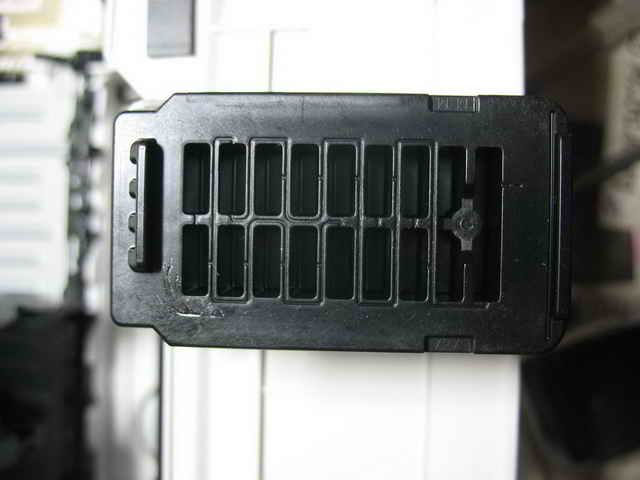

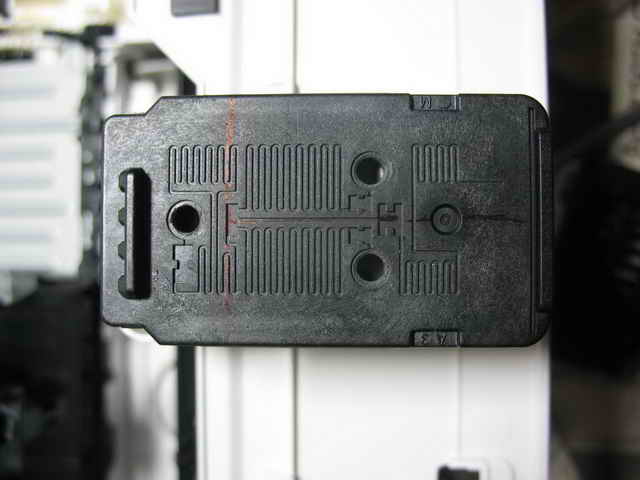

Потому как с верху Канон сделали вот такую систему камер, через которые последовательно проходит воздух перед тем как попасть в картридж.
Отверстие сверлится с боку.

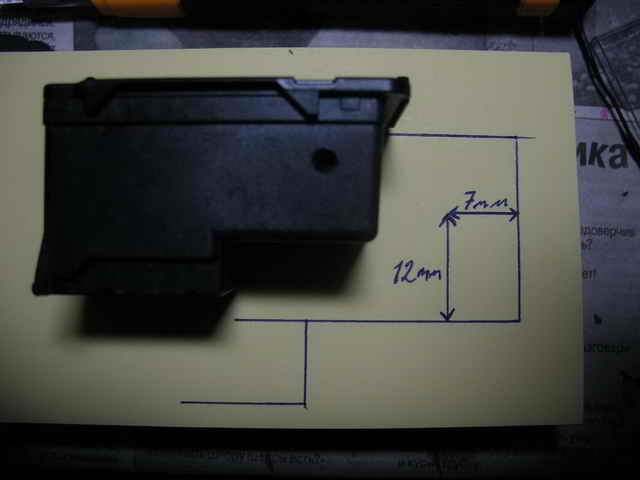

Отступы с боку и с низу обозначил.
Штатное воздушное заклеивается.
Может он просто боится пыли, а може для того чтобы усложнить жизнь пользователям.
Кстате паролона в черном около 5 мм.
.Мат. плата.
Парковка
Отстойник
Помпы как видите нет.
Каретка с контактами.
Шлейф электрический уложен как у НР.
Узел захвата бумаги тоже другой.
Приподнял чтобы было видно ролики захвата.
У левого (на фото)ролика захвата, имеется ролик отделения - пластмассовый правда. У правого отсутствует.
А теперь по теме. Собственно укладка шлейфа. Пока будет так , а дальше буду смотреть какие проблемы будут возникать.
Внутри принтера очень много бесполезных(для нас) выступов которые мешают движению шлейфа СНПЧ в горизонтальной плоскости. Если располагать шлейф в вертикальной плоскости то будет елозить по бумаге. По сему я пока что вижу только такую укладку шлейфа СНПЧ.
Направляющая для шлейфа СНПЧ из профиля мебельного для стекол. Проходит в углубление на самой каретке.
Шлейф вывел под панелью управления. Емкости кастрированые(для експеримента), ВВП - внешние воздушные пробки - спасибо за разработку Аааа.
Кстати не полностю закрытый корпус мой провтык, направляющая для шлейфа СНПЧ машает закрыть корпус. Но это не нарушает фунциональности
Сами картриджи тоже немного другие, поменьше размером.
Цветной. Расположение цветов тоже но перегородка маженты сдвинута в сторону контактов картриджа.
Сверлить отверстия только на месте штатных воздушных.Черный это нЕчто.
Потому как с верху Канон сделали вот такую систему камер, через которые последовательно проходит воздух перед тем как попасть в картридж.
Отверстие сверлится с боку.
Отступы с боку и с низу обозначил.Штатное воздушное заклеивается.
Может он просто боится пыли, а може для того чтобы усложнить жизнь пользователям.
Кстате паролона в черном около 5 мм.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #25 Отправлено 28 октября 2013 - 11:26
Freeman Pro., познавательно. Йа в шоке)
Canon EOS 500D + 18-55 IS II + 50 mm STM + YoungNuo SpeedLite YN565 EX II, EPSON L800 + Hongsam
| Сообщение #26 Отправлено 28 октября 2013 - 16:49
Аналогичная фигня. Сам не ожидал.
Самое смешное то, что этот аппарат принес знакомый. Который очень не хотел брать НР, из за отсутствия помпы и не ненадежности картриджей. Но надеюсь что обойдется
. Уровень жидкости в возд. осеках получился выше ПГ, но печать стабильна была. В общем первая ласточка полетела. Надеюсь не зябликом
.
В догонку.
Инструкция установки на это чудо от CologWay.
http://www.youtube.c...h?v=rox2jwLP6IU
Мне не очень понравилась. Поэтому начал с нуля сам.
Самое смешное то, что этот аппарат принес знакомый. Который очень не хотел брать НР, из за отсутствия помпы и не ненадежности картриджей
. Но надеюсь что обойдется . Уровень жидкости в возд. осеках получился выше ПГ, но печать стабильна была. В общем первая ласточка полетела. Надеюсь не зябликом .В догонку.
Инструкция установки на это чудо от CologWay.
http://www.youtube.c...h?v=rox2jwLP6IU
Мне не очень понравилась. Поэтому начал с нуля сам.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #27 Отправлено 28 октября 2013 - 17:20
WWM сказал:
Вы ошибаетесь. Модель действительно сложная в данном отношении, без помпы.
Freeman Pro., чернила он чем тянет в отстойнике или на парковке? Подобную конструкцию видел в HP - вакуумные присоски. Под капой тогда должны быть сборники.
За спасибо ставим зеленые плюсики в сообщениях
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
| Сообщение #28 Отправлено 28 октября 2013 - 17:49
Парковка просто герметичные капы-присоски, с низу заглушенные. Под капой нет паралона или сборника. Отстойник - силиконовые скребки-лезвия и отверстия куда он сплевывает чернила дюзами. С низу паралон-памперс. Прочистка происходит как у НР, работой термоэлементов и сошкрябыванием лезвиями грязи с пластины дюз. Никаких насосов или помп нету. Вот покрупнее снимок.
Все как у дешовых НР. Разница только в работе лезвий. У НР они двигаются движком, а в Каноне работают как парковка в прошлых моделях. Каретка заехала - лезвия поднялись и зафиксировались, каретка уезжает - проехалась по скребкам, и фиксатор опустил скребки.
Все как у дешовых НР. Разница только в работе лезвий. У НР они двигаются движком, а в Каноне работают как парковка в прошлых моделях. Каретка заехала - лезвия поднялись и зафиксировались, каретка уезжает - проехалась по скребкам, и фиксатор опустил скребки.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #29 Отправлено 31 октября 2013 - 12:56
решение от колорвей понравилось, еще завтро патрон прийдет, посмотрю что они придумали
| Сообщение #30 Отправлено 01 ноября 2013 - 10:38
Если не сложно то выложите скан инструкции от Патрон. Интересно что у них получилось.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #31 Отправлено 01 ноября 2013 - 16:40
Freeman Pro. сказал:
Под капой нет паралона или сборника. Отстойник - силиконовые скребки-лезвия и отверстия куда он сплевывает чернила дюзами. С низу паралон-памперс. Прочистка происходит как у НР, работой термоэлементов и сошкрябыванием лезвиями грязи с пластины дюз. Никаких насосов или помп нету. Вот покрупнее снимок.
Замечательно! Слив чернил минимален.
http://www.youtube.c...h?v=h83rHjIozbU
Теперь по методу HP
За спасибо ставим зеленые плюсики в сообщениях
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
| Сообщение #33 Отправлено 04 ноября 2013 - 08:14
reddenya сказал:
извращенцы
А подробнее можно узнать, в чем извращение?
| Сообщение #34 Отправлено 14 ноября 2013 - 13:27
в способе установки снпч
я у ввм увидел в продаже снпч, есть у кого инструкция по установке?
я у ввм увидел в продаже снпч, есть у кого инструкция по установке?
| Сообщение #35 Отправлено 14 ноября 2013 - 15:12
Шлейф в этой "Инстсрукция"
при работе весит на ремне каретки, и когда провиснет, то будет терется по энкодерной ленте. Любая инструкция подойдет но сколько это проработает. Вот в чем вопрос.
при работе весит на ремне каретки, и когда провиснет, то будет терется по энкодерной ленте. Любая инструкция подойдет но сколько это проработает. Вот в чем вопрос.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #36 Отправлено 14 ноября 2013 - 15:17
Freeman Pro., где ты там увидел
Freeman Pro. сказал:
при работе весит на ремне каретки,
| Сообщение #37 Отправлено 14 ноября 2013 - 15:44
Я просто пробовал уже, так укладывать шлейф. Чтобы увидеть, надо верхнюю часть корпуса снять. А при собранном не видно.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #38 Отправлено 18 ноября 2013 - 15:24
беру назад свои слова по поводу патрона, поставил по ихней инсрукции, хоть и сложновато будет с обслуживанием но полет нормальный!!
http://dfiles.ru/files/1z4vy5wiz
http://dfiles.ru/files/1z4vy5wiz
| Сообщение #39 Отправлено 10 января 2014 - 09:29
Прошло 2,5 месяца с момента установки СНПЧ на MG2440.
СНПЧ работает стабильно. Клиент доволен.
Печатает не много текста и иногда фотки. Проблем не было. Получается ВВП(внешние воздушные пробки) от Аааа работают не хуже демпферов и клапанов. Плюс я поставил емкости кастрированные и удалил в них клапаны. А у них воздушный отсек будет повыше чем у доноров с перегородкой. ИМХО это основные моменты на которые надо обращать внимание при установке СНПЧ на эти аппараты без помпы. А как уложен шлейф это уже кому как нравится, абы не мешал каретке двигаться.
/>
СНПЧ работает стабильно. Клиент доволен.
Печатает не много текста и иногда фотки. Проблем не было. Получается ВВП(внешние воздушные пробки) от Аааа работают не хуже демпферов и клапанов. Плюс я поставил емкости кастрированные и удалил в них клапаны. А у них воздушный отсек будет повыше чем у доноров с перегородкой. ИМХО это основные моменты на которые надо обращать внимание при установке СНПЧ на эти аппараты без помпы. А как уложен шлейф это уже кому как нравится, абы не мешал каретке двигаться.
/>
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #40 Отправлено 15 февраля 2014 - 01:14
Поделюсь своим опытом установки СНПЧ на это чудо Canon MG2440. Задачка получилась не простая, как оказалось, но интересная. СНПЧ было ColorWay, сам блок с емкостями жутко компактный и удобный, сделан одним прямоугольным боксом
Фотка удалена
и можно прикрепить сбоку на двойной скотч, но это единственные плюс этого комплекта. Производитель СНПЧ предлагает простой вариант установки и пропускать шлейф спереди, но как я не пытался но если не на первый то на 5-6 проход шлейф цепляет левую стенку. Покурив кучу форумов и промеряв внутреннее пространство пришел к своему. Кстати шлейф, что в комплекте, жутко короткий.
1) шлейф пропускал черед дырку под usb
Фотка удалена
2) снял все пластиковые крепления и совместил оба шлефа, шлейф снпч пустил снизу
Фотка удална
3) приклеил шлейфы к направляющей планке до середины, столкнулся с проблемой что иногда получается трение о крепление ролика натяжителя и ленты энкодера, отпилил верхнюю часть крепления и проблема ушла.
Фотка удалена
4) и вот такой блочек пришлось сваять чтобы удлинить шлейф, плюс сделал пару дырок для аккуратной разводки.
Фотка удалена
5 еще момент на шлейф снпч в местах соприкосновения с блоком сканера наклеил пвх изоленту, стало тише на проходах.
Извиняюсь за качество фоток, что было под рукой тем и пользовался.
Фотка удалена
и можно прикрепить сбоку на двойной скотч, но это единственные плюс этого комплекта. Производитель СНПЧ предлагает простой вариант установки и пропускать шлейф спереди, но как я не пытался но если не на первый то на 5-6 проход шлейф цепляет левую стенку. Покурив кучу форумов и промеряв внутреннее пространство пришел к своему. Кстати шлейф, что в комплекте, жутко короткий.
1) шлейф пропускал черед дырку под usb
Фотка удалена
2) снял все пластиковые крепления и совместил оба шлефа, шлейф снпч пустил снизу
Фотка удална
3) приклеил шлейфы к направляющей планке до середины, столкнулся с проблемой что иногда получается трение о крепление ролика натяжителя и ленты энкодера, отпилил верхнюю часть крепления и проблема ушла.
Фотка удалена
4) и вот такой блочек пришлось сваять чтобы удлинить шлейф, плюс сделал пару дырок для аккуратной разводки.
Фотка удалена
5 еще момент на шлейф снпч в местах соприкосновения с блоком сканера наклеил пвх изоленту, стало тише на проходах.
Извиняюсь за качество фоток, что было под рукой тем и пользовался.
