В том-то и дело, что не существует резчиков под 90х60, не уважают этот формат. Хотя пакеты под ламинат 65х95 - делают...
Вот и думаю, сможет мне токарь какой рукастый ножи передвинуть и зафиксировать, или барахло получится.
Нарезчик визиток Bulros F-20 Макетирование и резка
| Сообщение #42 Отправлено 22 февраля 2015 - 14:39

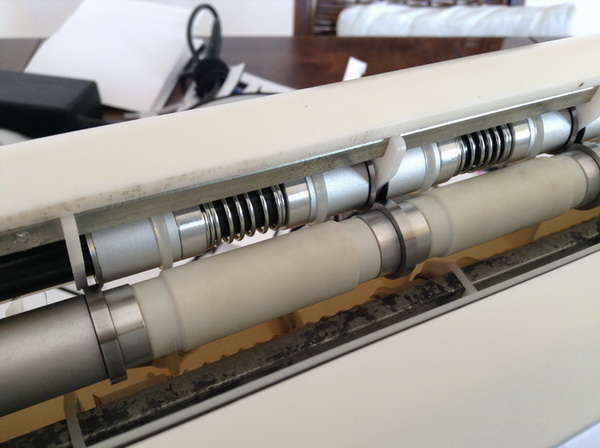

Вот фотографии ножей. Видны две пары ножей - верхние ножи подпружинены и свободно перемещаются на валу, а нижние зафиксированы пластиковыми проставками и гайками. Общая длина верхнего вала составляет 335 мм, в принципе этого должно хватить на ширину карточки 60 мм.
| Сообщение #43 Отправлено 22 февраля 2015 - 17:05
Miklucho, надо же...

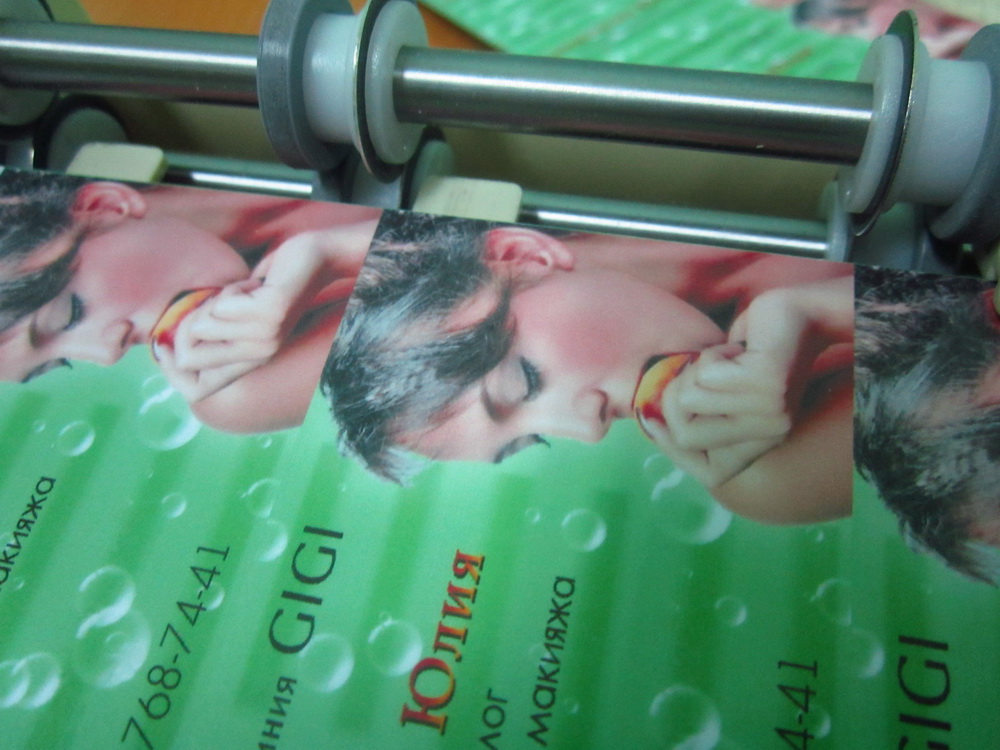

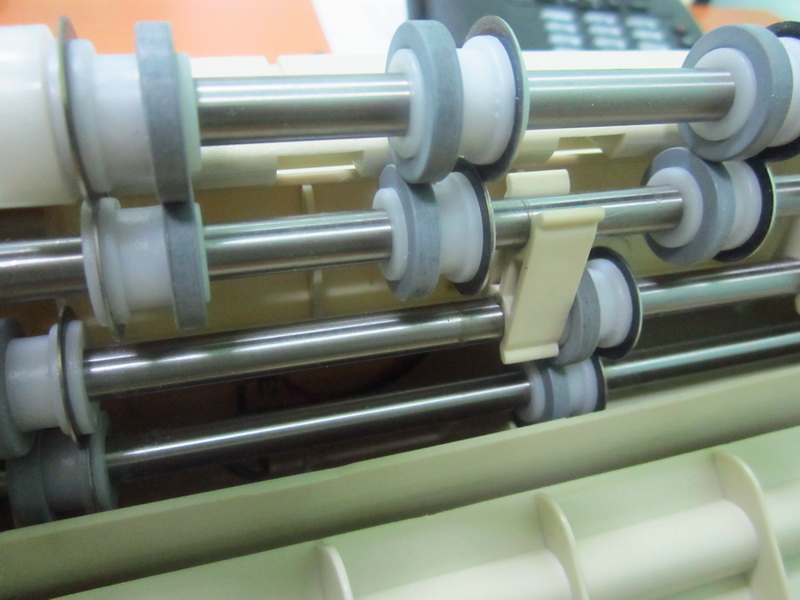

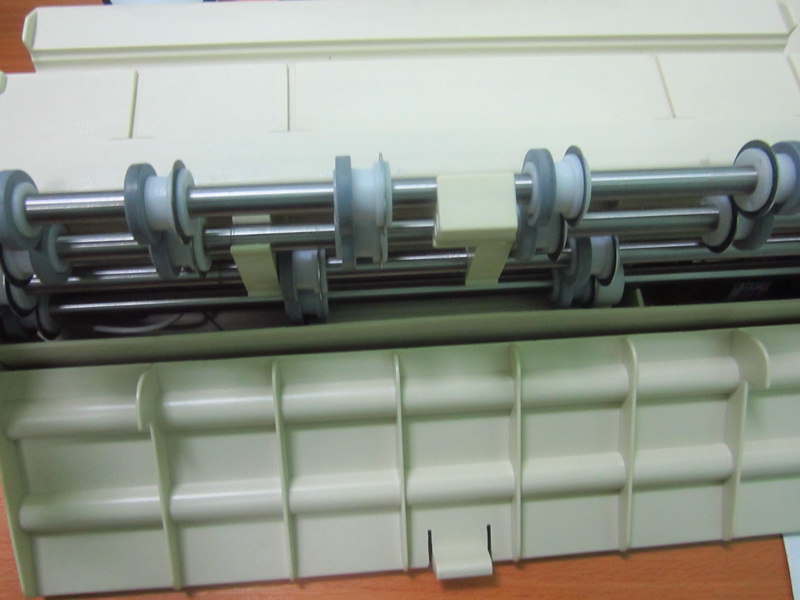

Хитрая штука. У меня совсем другая конструкция ножей
(Warrior 21173С)
Ну ты видел уже когда-то давно, наверное...
jone123, вообще, если у тебя мало надо резать, то проще возьми
http://www.foroffice...tion/21799.html
Хитрая штука. У меня совсем другая конструкция ножей
(Warrior 21173С)
Ну ты видел уже когда-то давно, наверное...
jone123, вообще, если у тебя мало надо резать, то проще возьми
http://www.foroffice...tion/21799.html
Canon EOS 500D + 18-55 IS II + 50 mm STM + YoungNuo SpeedLite YN565 EX II, EPSON L800 + Hongsam
| Сообщение #44 Отправлено 22 февраля 2015 - 18:54
Miklucho, там нужно втулок наточить, если токарь с разными руками, то сделает. Ну и разобрать - собрать правильно.
| Сообщение #45 Отправлено 22 февраля 2015 - 19:41
Спасибо огромное за фото! Вроде как F20 вполне можно втулками доработать, если не трудно, Miklucho, сделайте снимок с другой стороны резака, там где пластмассовые проставки сверху ножи разделяют, интересно как они закреплены.
В "Warrior 21173С" послежнее такую операцию совершить, втулками не обойтись.
localhost, такой резак уже есть ... проблема в том, что резкой занимается не очень молодой человек, и ему тяжеловато. А автоматическая машинка решила бы эту проблему.
В "Warrior 21173С" послежнее такую операцию совершить, втулками не обойтись.
localhost, такой резак уже есть ... проблема в том, что резкой занимается не очень молодой человек, и ему тяжеловато. А автоматическая машинка решила бы эту проблему.
| Сообщение #46 Отправлено 22 февраля 2015 - 22:48
jone123, завтра.
Но вообще они не закреплены - свободно двигаются по штанге, на месте удерживаются только ножами.
Но вообще они не закреплены - свободно двигаются по штанге, на месте удерживаются только ножами.
| Сообщение #47 Отправлено 15 марта 2015 - 18:55

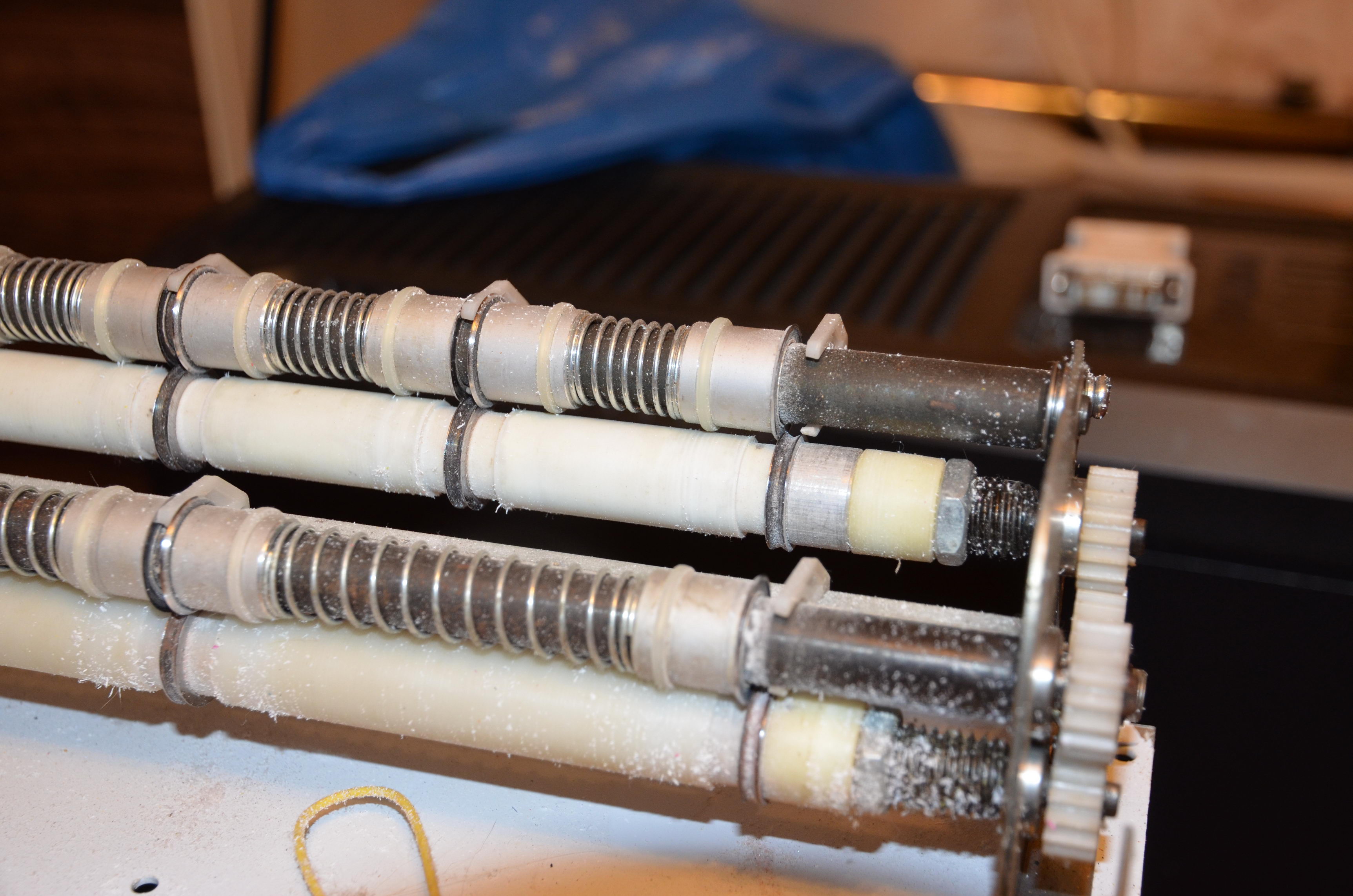

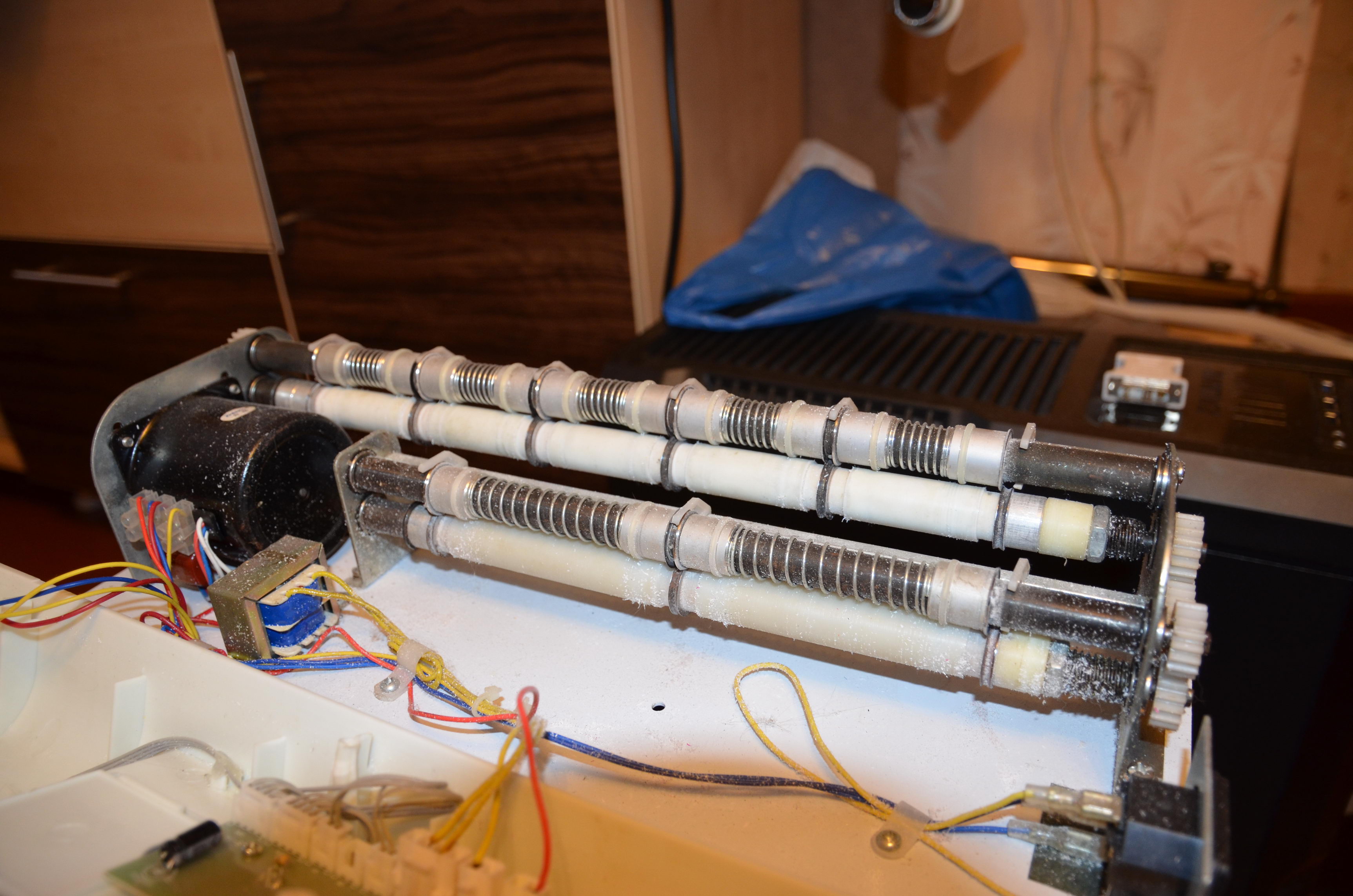

всем спасибо, проставки сделал по 5мм, собрал получилось отлично, буду резать карточки по 60х90!
Прикрепленные изображения
| Сообщение #48 Отправлено 19 марта 2015 - 09:51
Тонны благодарности топикстартеру!
Получил видавший виды нарезчик F-20, а как макеты под него готовить - неизвестно. А тут вся информация. Спасибо!
Получил видавший виды нарезчик F-20, а как макеты под него готовить - неизвестно. А тут вся информация. Спасибо!
| Сообщение #49 Отправлено 21 мая 2015 - 11:52
Всем добрый день.
Мой доработанный F20 работает, режет по 2 листа матовой двусторонней 170грамовки Ломонд. Засунул 3 листа - разъехались валы и выскочили ножи из пазов. Так что не больше 2х :).
Где-то видел тему, что отдали этот Ф20 электрикам, те подшаманили и увеличили скорость мотора чуть ли не в 3 раза. Есть у кого такой опыт и знакомый электрик?
П.С. нет ли у кого опыта "доработки" режущих тулов от Cykols CS 325 (нужен формат 60х90), рассматриваю его как альтернатику булросу.
Мой доработанный F20 работает, режет по 2 листа матовой двусторонней 170грамовки Ломонд. Засунул 3 листа - разъехались валы и выскочили ножи из пазов. Так что не больше 2х :).
Где-то видел тему, что отдали этот Ф20 электрикам, те подшаманили и увеличили скорость мотора чуть ли не в 3 раза. Есть у кого такой опыт и знакомый электрик?
П.С. нет ли у кого опыта "доработки" режущих тулов от Cykols CS 325 (нужен формат 60х90), рассматриваю его как альтернатику булросу.
| Сообщение #50 Отправлено 21 мая 2015 - 20:06
jone123, я думаю всё возможно. Равно как и более быстрый износ мотора и ножей от повышения температуры из-за трения (при длительной резке)
Canon EOS 500D + 18-55 IS II + 50 mm STM + YoungNuo SpeedLite YN565 EX II, EPSON L800 + Hongsam
| Сообщение #51 Отправлено 21 мая 2015 - 23:04
localhost сказал:
jone123, я думаю всё возможно. Равно как и более быстрый износ мотора и ножей от повышения температуры из-за трения (при длительной резке)
булрос стоит тех денег, чтобы его спалить в экспериментах, тем более ножи у него продаются отдельно и стоят несравнимо с cyklos-ами.
| Сообщение #52 Отправлено 22 мая 2015 - 17:04
jone123 сказал:
всем спасибо, проставки сделал по 5мм, собрал получилось отлично, буду резать карточки по 60х90!
А все понял. А что за нижние ножи у вас такие странные, тоже сами их делали или это в более новой модели нарезчика они такие стали?
| Сообщение #53 Отправлено 27 мая 2015 - 22:58
Miklucho сказал:
А все понял. А что за нижние ножи у вас такие странные, тоже сами их делали или это в более новой модели нарезчика они такие стали?
обычные ножи вроде, проставки туда только добавил точно также как и на верхние - по 5мм и всё.
| Сообщение #54 Отправлено 22 декабря 2015 - 11:04
Имею такой нарезчик (без опознавательных знаков, но по фото 1 в 1).
Только у меня он режет 90мм на 53.5мм, что не очень удобно (хотелось бы 90*50)
Вопрос такой - можно ли как-то двигать ножи для горизонтального реза?
Или просто менять проставки?
Только у меня он режет 90мм на 53.5мм, что не очень удобно (хотелось бы 90*50)
Вопрос такой - можно ли как-то двигать ножи для горизонтального реза?
Или просто менять проставки?
| Сообщение #55 Отправлено 24 декабря 2015 - 16:18
ребят .привет. подскажите что может быть - туго стал, ни с того ни с сего захватывать лист(280гр) верхний "приёмник" .
когда вставляешь лист -датчик срабатывает- но булфрост его не берёт , тужится и потом в перевалочку коекак разрезает
последний раз когда резал всё ок было. ударов та и проч тоже не было.
куда посмотреть? ))
спасибо.
тонкий лист -нормально тянет
когда вставляешь лист -датчик срабатывает- но булфрост его не берёт , тужится и потом в перевалочку коекак разрезает
последний раз когда резал всё ок было. ударов та и проч тоже не было.
куда посмотреть? ))
спасибо.
тонкий лист -нормально тянет
| Сообщение #56 Отправлено 15 июля 2020 - 09:11

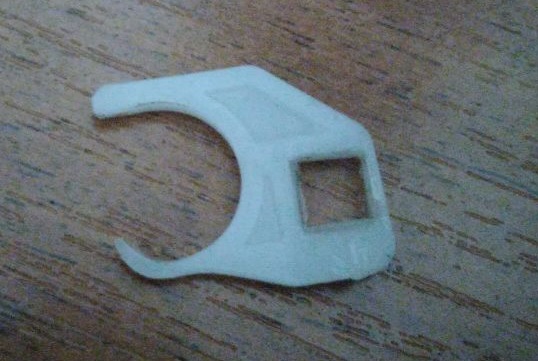

Всем доброго времени суток. Имеется такой аппарат. Стал очень тяжело проталкивать бумагу, приходилось руками толкать, чтоб прорезал. Разобрал, посмотрел. Нашел неисправные детали. Вот такие пластиковые штуковины:
Теперь самый главный вопрос. Где их взять? Как они называются понятия не имею, поэтому что гуглить тоже неясно. Попробовал по разному поискать, за 4 часа ничего похожего не нашел. Может кто знает как они называются или где их можно купить? Или может есть у кого неисправный F-10, F-20 на запчасти?
Спасибо заранее.
Теперь самый главный вопрос. Где их взять? Как они называются понятия не имею, поэтому что гуглить тоже неясно. Попробовал по разному поискать, за 4 часа ничего похожего не нашел. Может кто знает как они называются или где их можно купить? Или может есть у кого неисправный F-10, F-20 на запчасти?
Спасибо заранее.
| Сообщение #57 Отправлено 15 июля 2020 - 09:41
SacredSinner, что именно в них неисправного? Что-то отломлено или геометрия изменилась?
| Сообщение #58 Отправлено 15 июля 2020 - 10:24
ugrinov_ss сказал:
что именно в них неисправного?
У трёх штук отломлена тонкая часть. Из-за этого полоска бумаги наматывается между ножами.
| Сообщение #59 Отправлено 15 июля 2020 - 11:24
SacredSinner, тогда чтоб не тратить время, найдите у себя в городе кто оказывает услуги по 3D печати. Дайте ему один целый экземпляр, он его "отрисует" и распечатает. Деталь не сложная, так что денег возьмут немного. Если совсем будет трудно найти 3D печать, тогда самому из эпоксидки отлить...
| Сообщение #60 Отправлено 17 июля 2020 - 10:52
Проще купить бу на запчасти.
У меня кстати нарезчик так и работает, уже 7-й год. Порезал хуеву тучу визиток.
У меня кстати нарезчик так и работает, уже 7-й год. Порезал хуеву тучу визиток.
