Epson stylus tx210 выпала пружина Помогите опознать
| Сообщение #1 Отправлено 11 августа 2013 - 17:38
Оффлайн
Инфо (16)
Epson stylus tx210 выпала пружина похожая на кольцо от ключей. Печатает без неё, но иногда не захватывает бумагу.Тему "Ремонт податчиков бумаги принтеров Epson" от Episode прочитал 2 раза. В сервис мануале найти позицию пружины не могу. Помогите разобраться.
| Сообщение #2 Отправлено 12 августа 2013 - 09:25
- Профи
-
Выложите фотографию пружинки.Не хочется гадать на кофейной гуще.
| Сообщение #3 Отправлено 12 августа 2013 - 14:24
alexsandr-,
Спасибо что откликнулись. Выложить не могу о пружине знаю со слов предыдущего хозяина принтера. Сегодня добрался до нижнего ролика (Retard Roller) который установлен в блоке ASF - сервис мануал. Ролик установлен на втулке и соединен с ней пружиной фото выложу ниже. Эта пружина разломлена в месте зацепления к ролику. Посмотрю еще СМ может что то упустил.
alexsandr- сказал:
Выложите фотографию пружинки.Не хочется гадать на кофейной гуще.
Спасибо что откликнулись. Выложить не могу о пружине знаю со слов предыдущего хозяина принтера. Сегодня добрался до нижнего ролика (Retard Roller) который установлен в блоке ASF - сервис мануал. Ролик установлен на втулке и соединен с ней пружиной фото выложу ниже. Эта пружина разломлена в месте зацепления к ролику. Посмотрю еще СМ может что то упустил.
| Сообщение #4 Отправлено 12 августа 2013 - 14:32
-
- Профи
-
Не могла она выпасть из этого блока.Скорее всего она отошла от станины.на которой закреблены рефлёные ролики.
ИХ ДВЕ ПРУЖИНЫ,одна справой стороны а другая слевой.
ИХ ДВЕ ПРУЖИНЫ,одна справой стороны а другая слевой.
| Сообщение #5 Отправлено 12 августа 2013 - 15:18
О каких барабанах речь? Подробней пожалуйста. Фото выложить пока нет возможности.
| Сообщение #6 Отправлено 13 августа 2013 - 08:45

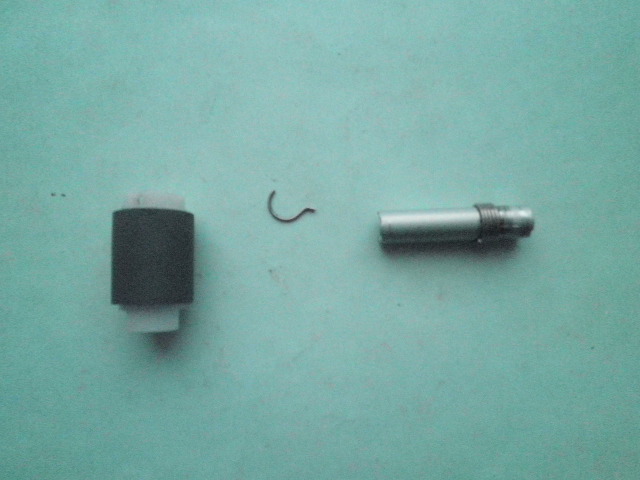

Вот фото нижнего (тормозного) ролика Retard Roller отломлен один виток который зацепляет втулку с роликом. Появился вопрос - из чего делать пружину? Проволока должна быть нерж?
| Сообщение #7 Отправлено 19 августа 2013 - 08:58
Восстановил пружину. При включении головка доезжает в крайнее положение и назад не возвращается. При этом появляется скрежет и ошибка 02замятие
| Сообщение #8 Отправлено 19 августа 2013 - 09:52
-
- Профи
-
Значит что-то не даёт пг двигаться,потому и скрежет.где-то посторонний предмет.
| Сообщение #9 Отправлено 19 августа 2013 - 10:36
alexsandr- направляющую очистил и смазал. ПГ все равно ходит с усилием по направляющей. Возможно у ПГ есть регулировка хода (хотя бред наверное) . Начинает движение , доезжает в крайнее левое положение, ударяется в корпус и начинается скрежет. через секунду ошибка замятиеи привод выключается.
Со снятым ремнем тоже замятие. Я так понимаю - ругаеться датчик в ,блоке ASF. Есть способ почистить не разбирая?
Со снятым ремнем тоже замятие. Я так понимаю - ругаеться датчик в ,блоке ASF. Есть способ почистить не разбирая?
| Сообщение #10 Отправлено 19 августа 2013 - 11:22
-
- Профи
-
Читаем статью,там решение проблемы.http://reseters.ru/index.php?showtopic=17941
| Сообщение #11 Отправлено 19 августа 2013 - 12:13
Начал читать http://reseters.ru/...showtopic=17941 похоже оно спасибо огромное alexsandr-.
| Сообщение #12 Отправлено 19 августа 2013 - 12:20
-
- Профи
-
Скорее всего что-то с энкондерной лентой,протрите её влажной салфеткой,,кстати. есть возможность проверить работоспособность инфракрасного датчика.включите камеру и увидете.рАботает он или нет.ЕСЛИ ЧТО- ПИШИТЕ .БУдем кОпать.
| Сообщение #13 Отправлено 21 августа 2013 - 11:54
По всей длине энкодерной ленты есть полоса как царапина. Причина может быть в этом? к сожалению заменить ленту пока нет возможности.
| Сообщение #14 Отправлено 21 августа 2013 - 13:12

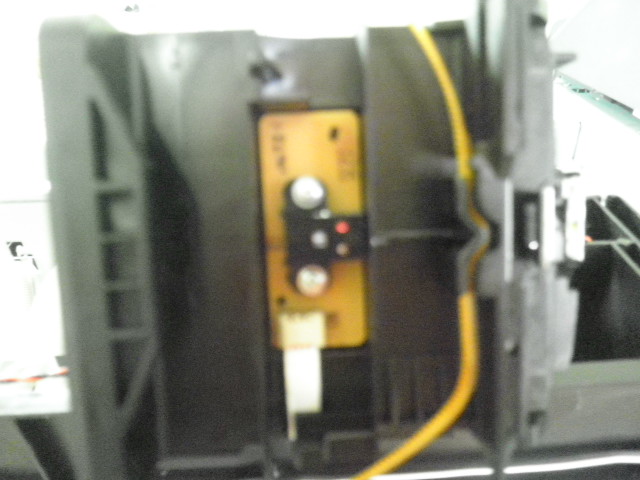

На плате энкодера светиться красный свтодиод. Напряжение на контактах щлейфа 3.25 в. Краска осталась только в ПГ и памперсе остальное вымыл - лента чистая.
По всей длине энкодерной ленты есть полоса как царапина. Причина может быть в этом? к сожалению заменить ленту пока нет возможности.
По всей длине энкодерной ленты есть полоса как царапина. Причина может быть в этом? к сожалению заменить ленту пока нет возможности.
Прикрепленные изображения
| Сообщение #15 Отправлено 21 августа 2013 - 13:19
-
- Профи
-
Kommuna сказал:
Причина может быть в этом?
Да.
| Сообщение #17 Отправлено 23 августа 2013 - 13:31
Ленту энкодера заменил ПГ в тонусе)! Осталась ошибка (W-02 Бум. зам.) датчик который после механизма подачи бумаги очистил не помогло. Куда еще можно залезть.
| Сообщение #19 Отправлено 23 августа 2013 - 14:39
alexsandr- сказал:
лок управления инфракрасного датчика.
| Сообщение #20 Отправлено 23 августа 2013 - 15:17
Kommuna сказал:
alexsandr- сказал:
лок управления инфракрасного датчика.
а что с ним может быть
лок управления инфракрасного датчика.
а что с ним может быть
В смысле там все чисто.
