Принтер Canon IP4500 с установленными оригинальными картриджами, с отключенной проверкой уровня чернил. С картриджами принтер печатал хорошо, кроме жёлтого, был немного забит.

Клиенту захотелось установить СНПЧ (с PRO донерами), после установки все цвета работали, кроме жёлтого, он вообще не закачивался в головку, не было видно ни каких движений по капилляру.

Головка была снята и прочищена. После установки на место оригинальных картриджей, все цвета печатаются, при установки вновь СНПЧ, жёлтый не печатает.

Подозрение пало на СНПЧ, возможно где то подсасывает воздух и не создаются состояния, для прокачки чернил в головку. капилляры проверил вроде герметично, какие у кого могут быть предположения?

0du14ik сказал:

Да, возможно.

С герметичностью всё в порядке. Все концы капилляров подрезал на 3 мм и надел на ново. Также была запасная капсула, заменил на неё, но всё осталось как и прежде.

Есть одно предположение, больше ничего не приходит на ум:

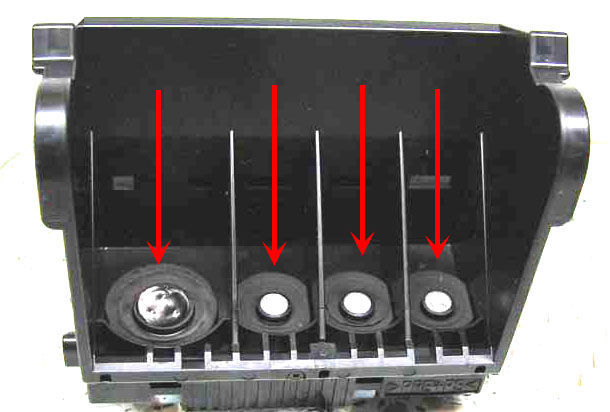

Диаметр секции на которую надевается чернильница или капсула СНПЧ примерно 5 мм (на чёрном пигменте в два раза диаметр больше). На самом картридже отверстие через которое поступает чернило, в головку через эту секцию, также довольно большого диаметра. Зато в капсуле СНПЧ имеется уплотнитель, благодаря которому капсула плотно держится на секции. В этом уплотнителе отверстие около 3 мм. Возможно в этом и проблема.

Хотя головка и прочистилась, но возможно впитываемость чернил доступна по бокам секции. При использовании картриджа чернила впитываются через всю секцию, т.е., если впитываемость возможно по краям секции, чернила всё равно впитывается.

Если вместо картриджа на секцию надета капсула СНПЧ, то на боковые части секции надет уплотнитель и доступно лишь отверстие около 3 мм по центру. Если в центре картридж забит, получается жёлтый не будет печатать.

Что бы было немного понятно приведу картинки. Прошу не придираться к ним, они лишь использованы для того, что бы было моё предположение по не печатыванию жёлтого цвета.







Для подтверждения моей теории остаётся поменять местами капсулу жёлтого цвета, на капсулу допустим красного. Если красные дюзы будут печатать жёлтым, а жёлтые дюзы и далее не будут печатать, теория подтвердится.

Эти "секции" уже давно "заборными отверстиями ПГ" называют, источник
http://reseters.ru/...showtopic=15104

Если 3 мм вам мало, приведу такой пример. В СНПЧ моей конструкции в каждом цвете(канале) на пути чернил установлены три иглы от шприца, каждая внешним диаметром 0,8 мм. Так вот, их внутр. диаметр примерно 0,5 мм. И все работает прекрасно.

0du14ik, непойму на кой нужны эти капсулы, когда картриджи уже представляют собой эти же капсулы?

aaaa сказал:

Ничего не имею против как они называются, называю эти отверстия так, как они обозначены в инструкции к установке СНПЧ с ёмкостями PRO, для девайса Canon IP4500, производства "Super Print".
"Удалите уплотнительные резиновые прокладки в каждой секции каретки печатающей головки принтера и установите капсулы, как показано на фото" - это часть инструкции к установке, где эти "заборные отверстия ПГ" называют "секциями", но не это важно, в будущем буду называть как "заборные отверстия ПГ", главное что бы всем было понятно.

aaaa сказал:

Так я ничего не имею против столь мелких диаметров, я лишь написал предположение, почему не печатает жёлтый цвет с СНПЧ. Если ПГ не забитая, то и 0,5 будет достаточно, но в моём случае, забита как раз та часть, на которые приходятся эти 3 мм.

Кстати, сегодня проверил свою теорию. Жёлтую капсулу что не печатала, установил на "заборное отверстие ПГ" цвета "magenta", капсулу с пурпуровыми чернилами подключил к "заборному отверстию ПГ" цвета "yellow". Сделал пару прочисток и распечатал картинку в красных цветах. Картинка распечаталась жёлтым цветом, по капилляру наблюдалось долгожданное движение чернил. Тот цвет, который был на жёлтом цвете, не работал так же, как и в первый раз, движения чернил по капилляру не наблюдалось. Получается СНПЧ исправное и вся загвоздка в забитом жёлтом цвете.

SCORPIC сказал:

Как по мне, так я вообще бы на эту модель не ставил СНПЧ, там и картриджи одноразовые могут многое. У клиента был данный принтер, он купил СНПЧ, не в состоянии прочитать что там написано и установить её, поэтому обратился за установкой. Самое интересное, что принтер он использовал для распечатки чёрного цвета, но зная что не будет печатать жёлтый, его "давит жаба". Теперь для того что бы показать качественно выполненную свою работу (установка СНПЧ), мне нужно решать не нужную мне проблему (прочистка ПГ).

На данный момент головка вновь отмокает, далее имеется два варианта завершения установки СНПЧ:
- Установить "как есть" и пусть печатает документы чёрным цветом, как и печатал.
- Доработать уплотнитель капсулы, путём увеличения отверстия. В данном случае нет гарантии что область которая не потеряла способность впитывать чернила, окажется в поле зрения расширенного отверстия. Также нет гарантии, что не пропадёт герметичность между уплотнителем капсулы и "заборным отверстием ПГ" жёлтого цвета.


Вот этот уплотнитель в капсуле.


Этой частью уплотнитель одевается на "заборное отверстие ПГ" жёлтого цвета.


Здесь для сравнения диаметр отверстия в чернильнице и в уплотнителе капсулы. Идея сделать это отверстие по возможности больше.

Если есть сомнения в манжете, что отверстие малО...можно вот так подрезать...и поставить...и с отстальными поступить также.

koka сказал:

Спасибо, где то так и сделал, но результат не изменился, видимо серьёзно засорен жёлтый цвет.

Приходил владелец принтера, я ему рассказал, что будет он печатать как и раньше, одни чёрные буквы, ну или цветные без жёлтого. Затем он не сильно огорчился, поскольку сказал, что этим принтером уже не пользовался три года. Бывают же такие люди, вначале молчат, а когда доказываешь им что по их вине головка забита, они признаются что уже три года принтер пылился на полке, а до этого только текст печатал.

0du14ik сказал:

Молодец. Зрите в корень. Поэтому плюс
