TX117 - Нужна схема материнки не включается Epson TX117

|    Сообщение #1 Отправлено 30 апреля 2013 - 06:47   Rusain

Не включается Epson TX117, замкнул пульт на корпус, на матери погорели предохранитель, и резисторы R96, R172, R173.
Ищу схему на материнку дабы узнать номиналы. У кого есть скиньте пожалуйста.

|    Сообщение #2 Отправлено 30 апреля 2013 - 06:59   aaaa

Думаю, что такая схема - секрет фирмы. Но я имею право на ошибку.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #3 Отправлено 30 апреля 2013 - 08:21   pepsiman

прозванивайте транзисторы, может просто башке каюк пришел
По асфальту вода зеркалами глубин. Кто забыт тот всегда остается один
И уходит обернувшись в покрывало мечты. С головой окунувшись в океан пустоты

|    Сообщение #4 Отправлено 30 апреля 2013 - 11:50   Rusain

Цитата

погорели цмд резюки R96, R172, R173
их явно видно в пепле... причем здесь голова??? схема нужна или тот у кого такой же принтер, чтоб не поленился да прозвонил эти резюки, или номиналы выписал на них... по моим уже не прочесть. потому HELP!!!ME!!!
Транзисторы А2169 и С6017 звонил, в норме....

Цитата

погорели цмд резюки R96, R172, R173
их явно видно в пепле... причем здесь голова??? схема нужна или тот у кого такой же принтер, чтоб не поленился да прозвонил эти резюки, или номиналы выписал на них... по моим уже не прочесть. потому HELP!!!ME!!!

|    Сообщение #5 Отправлено 30 апреля 2013 - 12:08   aaaa

Rusain,
Теперь прибежит злой дядя модератор и накричит... :drinks:
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #6 Отправлено 30 апреля 2013 - 12:35   Rusain

Картинка не загружена на сам форум, а подгружается со сторонних сайтов, где аналогичная не решенная проблема...

|    Сообщение #7 Отправлено 30 апреля 2013 - 12:41   koka

зачем кричать...тихо и спокойно.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #8 Отправлено 30 апреля 2013 - 14:58   Rusain

на соседних сайтах прочел одного чувака с той же проблемой, поставил вместо запараллеленных трех резисторов один номиналом 33Ома, говорит работает. Я тоже уже припаял, вот думаю-быть или не быть??? Отпишусь если что, только до дому дойду...

|    Сообщение #9 Отправлено 30 апреля 2013 - 17:34   Rusain

Не проканало!!! Сгорел тоже... вывод 1 резюк смд не пойдет, нужно по мощности теперь подобрать...
В общем принтер включился, голова поехала...на середине прохода остановился и резюк сгорел. даже олово в шарик сплавился....а резюк выгорел :)

|    Сообщение #10 Отправлено 01 мая 2013 - 17:53   Rusain

В общем, ребят помогайте, у кого есть Epson TX117, пожалуйста дайте номиналы резисторов на плате мамки R96, R172, R173. Будьте добры не поленитесь.
Уже припаял три CMD резистора по 100ОМ параллельно, что в вместе выходит как 33,3 ома. Принтер запустился,каретка ПГ сделала проход туда обратно, поклонилась и припорковалась, но пошел дым, очень сильно нагрелись и отпаялись. Плату жалко, сгорает текстолит, на эксперименты уже остается все меньше и меньше надежд, выручайте...

|    Сообщение #11 Отправлено 02 мая 2013 - 14:51   Rusain

неужели нет ответа на мой не простой вопрос, люди....

|    Сообщение #12 Отправлено 02 мая 2013 - 14:58   aaaa

Да, ответа не будет. Электронные детали сгорают намного быстрее пассивных элементов, так меня учили в институте, еще при CCCP.
Canon IP 4850 + ПЗК, Canon i990 + ПЗК.

|    Сообщение #13 Отправлено 02 мая 2013 - 16:34   loskun

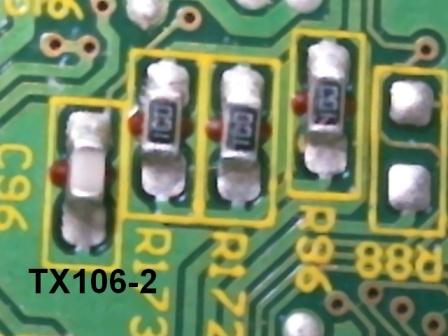

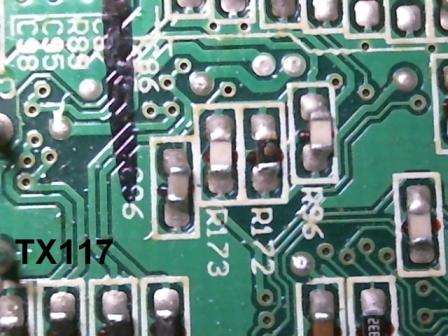

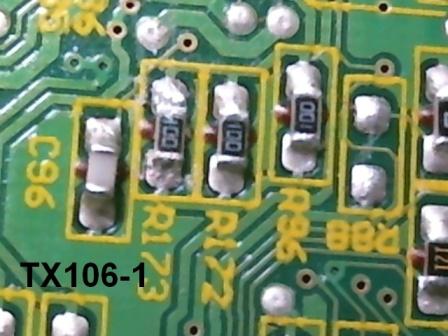

Доброго времени суток! Вот откопал у себя нерабочие платы, но там вроде по 10ом.

Прикрепленные изображения

  • Прикрепленное изображение: Picture 9.jpg
  • Прикрепленное изображение: Picture 10.jpg
  • Прикрепленное изображение: Picture 11.jpg

|    Сообщение #15 Отправлено 02 мая 2013 - 17:38   loskun

Интересный момент, на всех платах эти резисторы в обрыве. Плата с ТХ117 была под воздействием разряда молнии (там весь блок питания превратился в уголь) Платы с ТХ106 были с диагнозом "НЕ ВКЛЮЧАЕТСЯ". Бегло посмотрел куда включены эти резисторы столь низкого сопротивления, я думаю они выполняют роль датчика тока для двигателя. Хотя могу ошибаться, 3.3ом это вроде как многовато для датчика тока.

|    Сообщение #16 Отправлено 02 мая 2013 - 19:38   Rusain

Вот именно, с особой к вам благодарностью, на какомто форуме читал, как я уже сказал, один парниша поставил 33 ома и как у него написано-работает, так вот мне кажется он одной запятой ошибся ровно на десятую часть, что не мало важно, ведь чем больше сопротивление, тем больше оно греется согласно закону Джоуля-Ленца. Отсюда и вывод, почему у меня резисторы что в первом случае на 33 ома от температуры отпаялся, что во втором случае батарея из сопротивлений на 33 ома отпаялись... Благодарствую за помощь, буду пробовать-отпишусь!!! :) целый день ждал ответа, мир не без добрых людей :)

|    Сообщение #17 Отправлено 03 мая 2013 - 19:44   Rusain

По теме резисторов, все принтер включился, заработал, теперь проблема со сканером (общая ошибка мфу Epson Tx117). В прочем, это уже совсем другая история.

|    Сообщение #18 Отправлено 03 мая 2013 - 20:03   loskun

По сканеру, если треск то там два варианта или шлейф или линейка сканера. 90% линейка сканера.

|    Сообщение #19 Отправлено 04 мая 2013 - 07:51   Rusain

Шлейф звонил, все нормально. С планкой сканера, пробовал ставить от МФУ Epson SX125-го, так же тарахтит уходя в право, не может правильно инициализироваться, Может сканер не подошел,а может и с мозгами мамки чет не то, а может дальше электронику копать. Даже и не знаю. Стоит поискать труп TX117/119 с убитой ПГ.

|    Сообщение #20 Отправлено 04 мая 2013 - 15:45   loskun

Линейка взаимозаменяема ТХ106,109,117,119 и аналогичных европейцев и американцев типа SX100,105,110 и NX-аналогов. Я не знаю вашу квалификацию в ремонте, поэтому спрошу, без обид, Вы про спайсеры при зборке не забыли? Если вы утеряли их при разборке или забыли о них, то новая линейка не всегда поможет. У меня были случаи когда клиент покупал новую линейку и сам устанавливал и получал треск сканера из-за этих пластмассовых распорок. В СМ можете посмотреть о чем идет речь. Удачи.

|    Сообщение #21 Отправлено 06 мая 2013 - 06:50   Rusain

Квалификация ремонтника самоучки, изучаю технику по принципу "Пришел-Увидел-Изучил-Победил". Спейсеры, как вы говорите, на месте. Беда скорее всего с линейкой сканера. Придется ждать труп. Но это все ровно начало битвы, так как впереди, после сканера, еще битва с полосатостью... :)
