ПГ от R300. Ведет себя странно. На печати, при проверке дюз полностью нет черного и циана. Все остальные цвета печатают(кроме забитых дюз)
Дождик нормальный. Картриджи пзк новые, проверенные на другом принтере.

ПГ эта проверялась на другом R300 и R200, эффект одинаков. Сгорела плата на ПГ? Механических повреждений как протечка и смешение цветов нет. Есть другая голова, убитая владельцем путем сильного давления.

Если я перепаяю плату или хотя бы резисторы с убитой ПГ перекину - есть шанс вернуть к жизни?

Просто если бы сгорела ПГ, то полностью. Мог ли сгореть один из элементов на плате ПГ?

PS: ПГ не завоздушена, не забита так сильно и т.д. 4 цвета появляются сразу, а эти два никогда.

И если перекидывать резисторы, то какие отвечают за эти цвета?

Не могу ручаться, что 2 цвета были раньше. Принтер попал в очень плохом состоянии и сразу ушел на помывку. Поэтому причину понять нельзя - было это раньше или виновата промывка пг.

Поэтому у вас и спрашиваю.

PPS: Прокачка через помпу точно вытягивает чернила. Значит во время печати не подается напряжение на пъезоэлементы. Что нужно перепаять? Все равно есть 2 головы и все равно их выкидывать при неудаче.

Не знаю, что там можно паять, скорее всего пьезоэлементам пушной зверек пришел. У меня тоже такие проблемы были, хоть и дождик, но цвета не пропечатывались даже на оригиналах. Так что вывод один: менять ПГ

Invoker сказал:

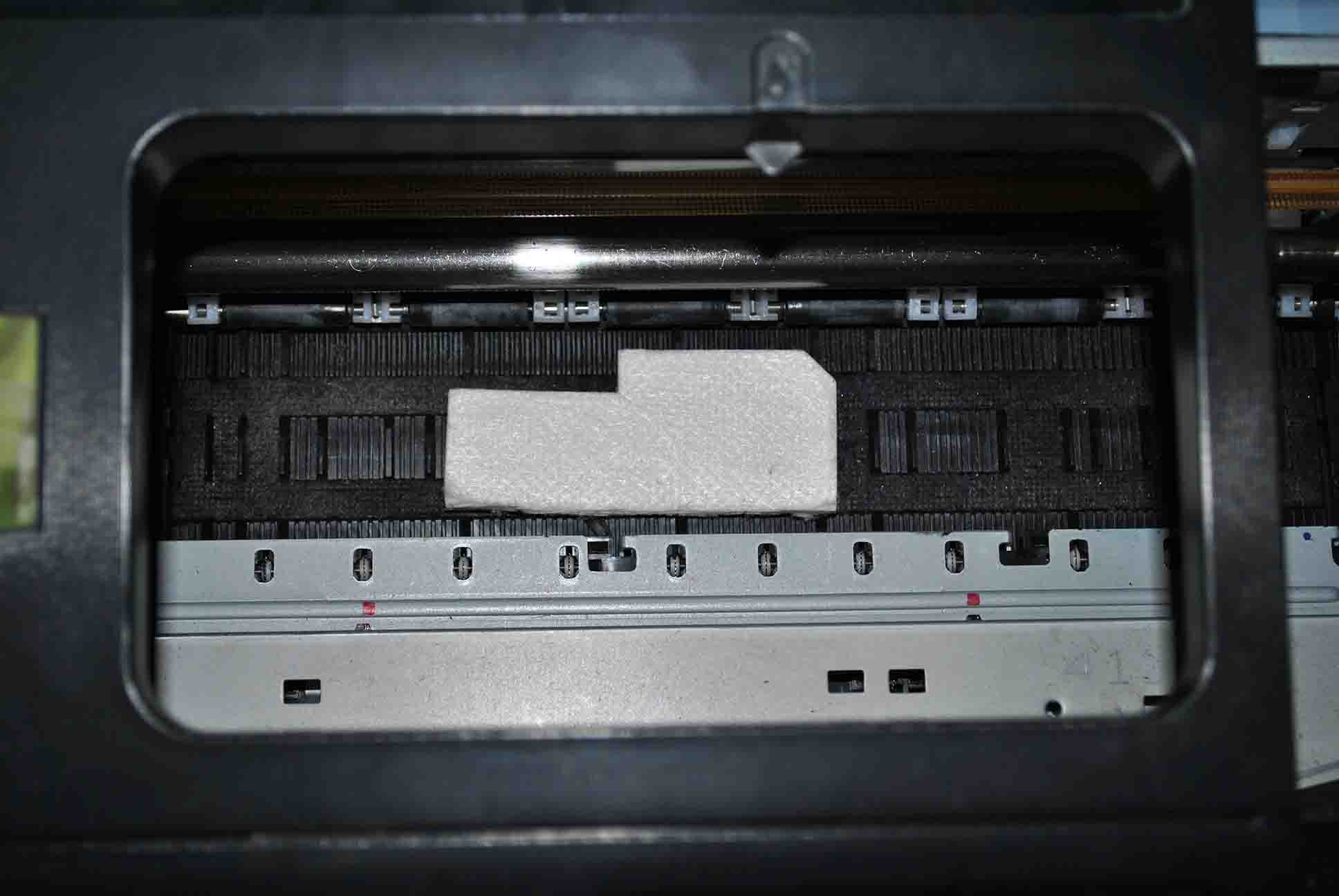

понятие относительное, как правило то что вы можете продавить шприцем, еще не значит что пропускной способности хватит для того чтобы этого хватило пъезонасосам. Попробуйте отодвиньте каретку на середину принтера, а под пластину дюз положите х.б ткани кусочек свернутый 3-4 слоя. Намочив при этом его мистер мускулом например, дайте постоять 3-4 часа, затем сделайте тест дюз, если отпечатает лесенку пусть даже грязным цветом те цвета которых нет, то под подозрение попадут фильтры самой ПГ.
P/s надеюсь ваших знаний хватит чтобы разблокировать каретку, а когда ставите каретку на этот компресс, то приподнимите каретку вверх, должен быть запас хода до 1см. Под тряпочку можно положить кусочек полиэтилена, чтобы жидкость быстро не впиталась в памперс, который проходит параллельно движению каретки. Т.е это модифицированный бутерброд, я вместо х.б ткани испльзую кусочек впитывающего элемента от внутреннего памперса, разделив его пополам и вырезаю по размеру печатающей части ПГ.

pepsiman сказал:

Часто мою головы таких типов серии r rx. На синем дождик очень хороший, такой же как и на других. На черном есть пропавшие дюзы, но ведь они не мешают печатать синему. Просто что то отказало. На плате пг есть 15 электронных элементов, сейчас сижу, разбираю что за что отвечает

Видимо будете первым, кто занялся ремонтом ПГ, если почините, не забудьте выложить отчет, это будет очень полезным материалом, для сервисников

Буквально на днях отдал клиенту ПГ с подобным диагнозом - все цвета есть, Маженты нет. Что-то похожее было когда-то на 810-ом но там точно пьезы работали, хоть чуть-чуть что-то на бумагу попадало, а чернила загнать полностью в ПГ удалось в течении недели. В данном случае - не было Маженты и всё тут! Чернила в дюзах физически были.

Вот такая же фигня. Чернила физически в голове есть. Потому что при отсосе шприцом изо всех штуцеров выходит одинаковое количество чернил.

PS: Насчет перепайки. Паял я паял. Но скорее всего там не резисторы, а диоды, т.к. после перепайки вышла такая штука - цвета шли наоборот. Т.е. где надо печатать, было пустое место, где не надо - шла краска.
Но элементы слишком маленькие, неудобно размечать где какая сторона. Я перепаивал наугад два диода с одной стороны. 2 цвета не появились, но появился такой эффект как описано выше.

Т.е. логично предположить, что я просто не угадал с выбором диодов. А проверить их на месте не имеет смысла, они почти все объеденены - мультиметр дает разрозненные результаты.
Из всего этого следует, что вероятно просто сгорели мои нужные диоды и ток по ним не проходил - в этом случае наблюдается простое отсутствие цвета - черный и циан. Дальше я экспериментировать не стал, не было времени да и уже бессмысленно.

Вывод делаю такой: перепайка возможна при условии правильного выбора сгоревших элементов и правильной установки новых.

PPS: 10 диодов(?) на 1 стороне платы, 30 дорожек к микроконтроллеру почти у дюз. 6 цветов. После микроконтроллера корричество дорожек увеличивается до колличества дюз.
