Canon MP 280 Аппаратный вывод абсорбера
| Сообщение #1 Отправлено 06 декабря 2012 - 21:19
Оффлайн
Инфо (182)
Доброго времени суток! Подскажите пожалуйста,хочу вывести абсорбер в бутылочку.Не могу разобраться,разобрал принтер частично(помпу пока не разбирал),смотрю - в помпу заходят две трубочки,а на выходе с помпы вижу только одну,которая выходит на памперс в задней части принтера.Она дейсвительно одна выходит или где-то там под помпой вторая выходит?
| Сообщение #2 Отправлено 06 декабря 2012 - 21:24
- Профи
-
должна быть ещё одна.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #4 Отправлено 06 декабря 2012 - 21:36
-
- Профи
-
саму помпу ненужно...а вот что бы добраться...пол-принтера раскидать...там оно сзади...снизу...под податчиком бумаги.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #5 Отправлено 06 декабря 2012 - 21:39
Так,ту что сзади я достал,я ж написал - другую не вижу?
| Сообщение #6 Отправлено 06 декабря 2012 - 21:41
-
- Профи
-
koka сказал:
должна быть
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #8 Отправлено 06 декабря 2012 - 21:44
-
- Профи
-
она короткая...можно не заметить.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #10 Отправлено 06 декабря 2012 - 21:52
-
- Профи
-
у меня нет.
Самый идеальный и надёжный принтер...фломастеры.
| Сообщение #12 Отправлено 06 декабря 2012 - 23:30
Две их. Вторая просто очень короткая. Пока не снимите\поднимите помпу, не уведете. Вторая трубка к передней стенке ближе, прям с низу помпы. Её соединять нужно будет штуцером под 90 градусов, иначе будет упираться трубка в дно принтера.
Цветные мелки - широкоформатная печать из нашего детства.
| Сообщение #13 Отправлено 07 декабря 2012 - 05:35

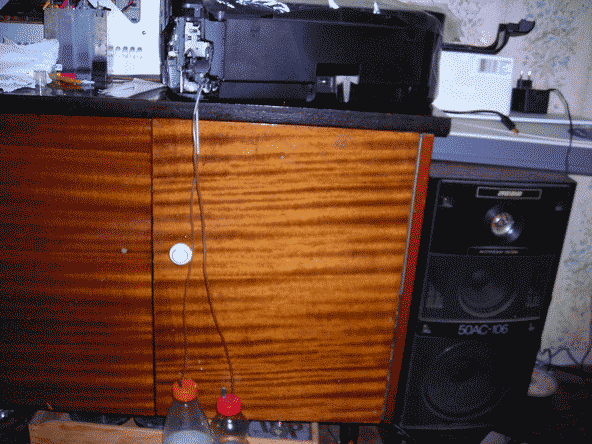

СанСанич, я не разбирал принтер. Справа снимается боковина и задняя крышка, в некоторых принтерах собрано просто по разному. Помпа находится сразу за капой. Я просто взял и выпилил кусок пластика сзади за помпой и подключился к выбросам помпы. Для удобства подключения можно использовать запчасти от снпч - Г-образные штуцеры, затем подключить их к шлангам от капельницы системы преливания и опустить в контейнеры или бутылочки для приема отработанных чернил, для этого удобнее всего использовать стаканчики непроливайки для изобразительного искусства
За спасибо ставим зеленые плюсики в сообщениях
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
| Сообщение #14 Отправлено 07 декабря 2012 - 21:35
"Я просто взял и выпилил кусок пластика сзади за помпой и подключился к выбросам помпы" Вот если б еще фото в каком месте выпиливать нужно - цены б ответу не было,да и на этом спасибо!
| Сообщение #15 Отправлено 08 декабря 2012 - 00:37
Держи СанСанич

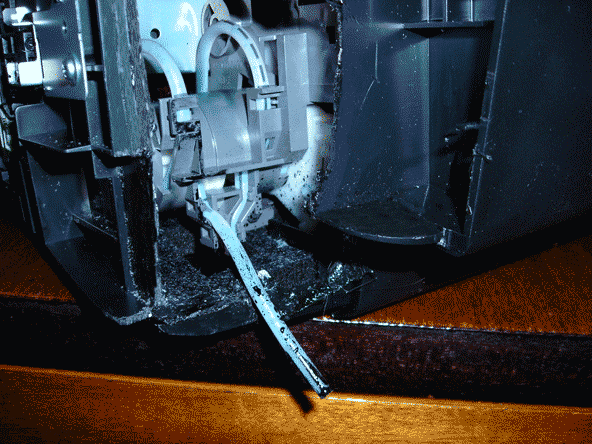

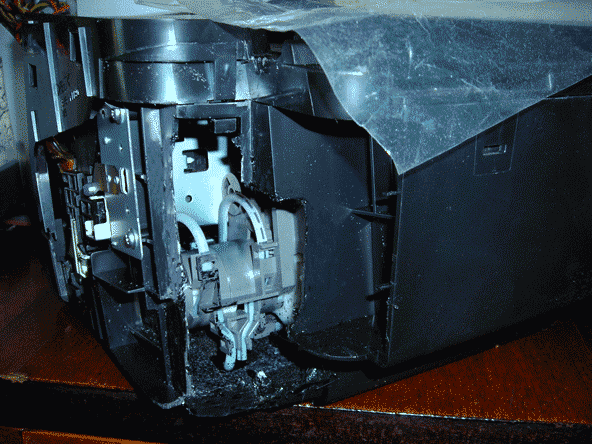

Слева на фото помпа и 2 выброса - длинный который вытащил - это пигмент, с пигментной капы. Короткий правее - водянка. Справа от помпы расположен редуктор. Его ненужно трогать, но можно выпилить пластик чтобы производить ТО и смазывать шестерни. Да еще, на фото принтер PIXMA 1800, в твоей МФУ-шке та же помпа стоит. Смотри фото по разборке аналогичных МФУ и действуй по аналогии
Слева на фото помпа и 2 выброса - длинный который вытащил - это пигмент, с пигментной капы. Короткий правее - водянка. Справа от помпы расположен редуктор. Его ненужно трогать, но можно выпилить пластик чтобы производить ТО и смазывать шестерни. Да еще, на фото принтер PIXMA 1800, в твоей МФУ-шке та же помпа стоит. Смотри фото по разборке аналогичных МФУ и действуй по аналогии
Прикрепленные изображения
За спасибо ставим зеленые плюсики в сообщениях
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
Canon PIXMA PRO-100, Canon S530D, PIXMA iP1700 - 1900 - 2700, PIXMA iP3600 - iP4200 - 4500 - iP4940 - iP7240, Canon PIXMA iX6540, Canon PIXMA PRO 9000 Mark II
| Сообщение #17 Отправлено 09 декабря 2012 - 05:43
СанСанич,
