Photo 1410 - Впайка транзисторов

|    Сообщение #1 Отправлено 20 сентября 2012 - 16:49   Graf131313

Очень нужна помощь, сгорели транзюки, выпаяли все четыре, нашли новые, а в какой последовательности впаивать и не знаем.
Может кто может сфоткать свои, уже впаянные и прислать мне, ну или так опишите пожалуйста как они должны быть расположены. На форуме такого не нашел.
Буду очень признателен за помощь.

|    Сообщение #2 Отправлено 20 сентября 2012 - 16:51   koka

стоИт один 1410...только лень разбирать...
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #3 Отправлено 20 сентября 2012 - 16:54   Graf131313

Просмотр сообщенияkoka сказал:

стоИт один 1410...только лень разбирать...

Был бы очень признателен за помощь, просто уже принтер 2 месяца стоит, а сейчас очень понадобился. А методом научного тыка не хочется пробовать впаивать(

|    Сообщение #4 Отправлено 20 сентября 2012 - 16:55   koka

неее...не полезу...нет времени на работе...это ежели при случае, а специально не буду...уж извините.
Самый идеальный и надёжный принтер...фломастеры.

|    Сообщение #5 Отправлено 20 сентября 2012 - 16:58   Graf131313

Просмотр сообщенияkoka сказал:

неее...не полезу...нет времени на работе...это ежели при случае, а специально не буду...уж извините.

Тогда будем ждать менее занятых. Спасибо и на этом.

|    Сообщение #6 Отправлено 20 сентября 2012 - 17:57   ЮХа

Блин! Кто выпаивал? Сантехники? С них и спрос. Пусть запаяют обратно!
Написанное выше - личное мнение писателя.

|    Сообщение #7 Отправлено 20 сентября 2012 - 18:18   ugrinov_ss

Получите. Распешитесь.

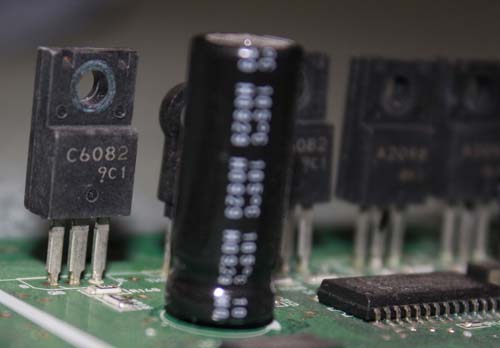

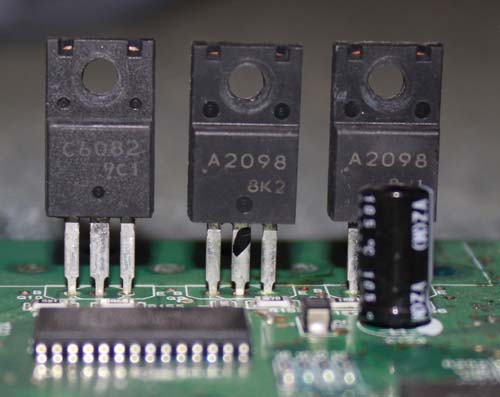

Прикрепленное изображение: _MG_9948.jpg Прикрепленное изображение: _MG_9947.jpg

|    Сообщение #8 Отправлено 20 сентября 2012 - 20:04   Graf131313

ugrinov_ss,
Спасибо огромное. Завтра будем паять!!!

|    Сообщение #9 Отправлено 20 сентября 2012 - 20:14   ЮХа

Повезло!
Написанное выше - личное мнение писателя.

|    Сообщение #10 Отправлено 20 сентября 2012 - 21:29   Nikolai67

На плате нарисовано как их впаивать.

|    Сообщение #11 Отправлено 25 сентября 2012 - 14:05   Graf131313

У меня к вам еще вопрос: на фотке выше два транзистора А2098, вот в чем вопрос, на самом крайнем справа 3 ноги, должны ли они между собой все звониться, точнее мы их звоним, и они между собой все звонятся, первый со вторы, второй с третим, и третий с первым. В общем любой звонится с любым. Остальные проверяли такого нет, все три не звонятся. Должно ли так быть?
Спасибо за помощь заранее!

Или может подскажите где можно найти электрическую схему платы. Модель R1410

|    Сообщение #12 Отправлено 25 сентября 2012 - 14:30   Nikolai67

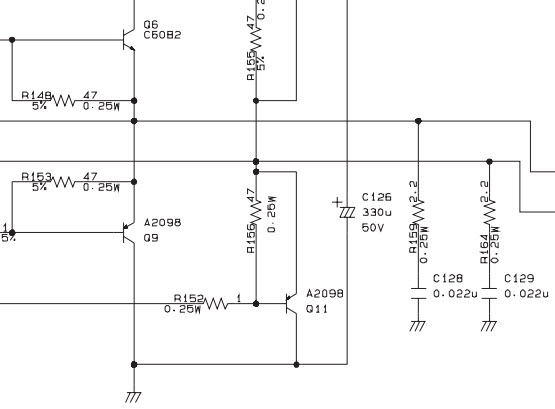

Схема есть в сервис мануале.

Прикрепленные изображения

  • Прикрепленное изображение: 25-09-2012 15-26-14.jpg

|    Сообщение #13 Отправлено 25 сентября 2012 - 14:31   ЮХа

Выводы транзисторов не нумеруются! Каждый вывод имеет своё название. Для биполярных - эмиттер, база, коллектор. Для канальных (полевых) - сток, исток, затвор. Если знать, что биполярный транзистор состоит из двух диодов катодами к базе в случае P-N-P проводимости и анодами в случае N-P-N (в общих чертах), то станет понятным способ прозвонки. А2098 является биполярным транзистором структуры P-N-P. Ставим минусовой вывод омметра на базу. Плюсовым щупом поочерёдно касаемся выводов эмиттера и коллектора. Омметр должен показать сопротивление, которое равно сопротивлению обычного кремниевого Р-N перехода в обоих случаях. Меняем полярность омметра. Омметр должен показать "бесконечное" сопротивление в обоих случаях.
Транзисторы С6082 являются биполярными структуры N-P-N . Два диода подключены к базе анодами. Прозвонка аналогична, но с изменением полярности омметра.
Если непонятно вышесказанное, то лучше идти пить чай! Нельзя научится элементарным основам радиотехники, случайно посещая специализированные форумы!
Написанное выше - личное мнение писателя.

|    Сообщение #14 Отправлено 25 сентября 2012 - 14:42   Graf131313

транзистр выпаян, но на плате все три контакта звоняться между
собой и на массу

|    Сообщение #15 Отправлено 25 сентября 2012 - 14:58   ЮХа

КЗ в плате.
Это может быть тривиальное замыкание припоем от неаккуратности или короткое замыкание в цепи питания транзисторов.
Написанное выше - личное мнение писателя.

|    Сообщение #16 Отправлено 25 сентября 2012 - 14:59   Nikolai67

Звонится, это в смысле коротыш? Или присутствует какое-то сопротивление?

|    Сообщение #17 Отправлено 25 сентября 2012 - 15:16   Graf131313

ДА полный каратыш на контактах тр Q11.
все транзисторы выпаяны и целые

|    Сообщение #18 Отправлено 25 сентября 2012 - 15:58   Anbel

Graf131313, чем проверяете?

|    Сообщение #19 Отправлено 25 сентября 2012 - 16:03   Graf131313

Просмотр сообщенияAnbel сказал:

чем проверяете?

Мультиметром

Возможен ли вообще выход из строя микросхемы 7218А ?

|    Сообщение #20 Отправлено 25 сентября 2012 - 16:08   koka

а почему нет...
Самый идеальный и надёжный принтер...фломастеры.
