собственно может кто в курсе как работает тот же 3880 с чернилами под давлением? Точнее интересует - почему они из ПГ не вытекают?

Неужели никто не знает?

А почему Вы решили, что они там под давлением?

Можно предположить что давление воздуха в картриджах и соответственно давление чернил в системе относительно невелико. Где то попадала инфа, что на почти пустых картриджах бывает и капает чернилами, но у меня такого небыло.

Kochevnik
Ну посмотри сам на картридж. Это обычный (ну здоровый) картридж с внутренней демферной камерой,вставляемый в каретку. Голова сосет,а камера регулирует подачу. Чтобы "работать под давлением" в принтере должна быть воздушная помпа (как исключительно у RX700-го),а в картридже мешок и наружный герметичный корпус, и отдельная дырочка для наддува.

гога 2 сказал:

У эпсона 3880 есть и мешок и помпа... Не знаю что там у RX700-го, но у всех эпсонов про-серии есть помпы, в том числе и у 3880-го.

Dimka66
Я сказал не "помпа", а "воздушная помпа". И что же у всех Епсонов Про серии в картриджах есть вторая дырочка для наддува воздуха?

гога 2 сказал:

Ну так и я о воздушной помпе говорю. Как его включаешь, сразу "пыхтеть" начинает - воздух в картриджи накачивает Второй дырочки я как то не углядел, видимо она там же где и чернильная. У всех эпсонов про-серии есть воздушные помпы, и в герметичных картриджах чернила находятся в мешке, откуда и подаются под давлением воздуха на мешок в ПГ по шлейфу.
Да вот кстати тут было обсуждение перезаправки картриджей 3880, там и про давление упоминается, и фото картриджа есть.
Посмотрел описание RX700. Да у него похоже применили такую же систему подачи чернил как у про-моделей, видимо из-за того что картриджи стоят ниже ПГ. Действительно это наверно единственное исключение в бюджетном модельном ряду.

См. в SM Pressurizing Pump Motor и Pump Motor - понятно станет.
"A transmissive photo interrupter to detect the pressurizing status. It detects the status of the actuator
which operates when the pressure reaches up to the specified amount.Supplies air to pressurize the ink pack. A DC motor
with an encoder scale mounted on it is employed.Detects patterns of the scale attached on the motor to control the rotation of the Pressurizing Pump Motor."

Неее.По ссылке ничего не сказано (да и не могло быть) про нагнетание воздуха в картридж.

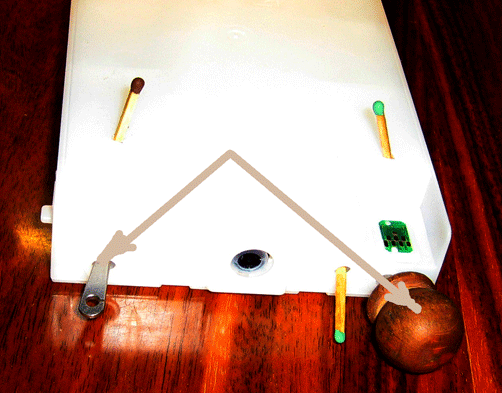

Вот фото Т606х для 4880 (простите,другого нету). Вскрывать уж не буду. Стрелками показаны два сержня длиной 250 мм и две спички "свободно всунутые" в отверстия 3мм в корпусе.
А "пыхтит" принудительная предварительная прокачка.

гога 2 сказал:

Я в состоянии различить звук работы помпы подкачки чернил и помпы нагнетающей воздух в картриджи (точнее не самой воздушной помпы, а шум нагнетаемого воздуха).
Ваш пример со спичками не понял о чем...
В инете очень трудно найти инфу по устройству и функционированию оригинальной подачи чернил в про-принтерах эпсон (по запросам находятся бесконечные ссылки на левые СНПЧ). Возможно что я ошибаюсь и воздух подается не в саму полость картриджа, а в какой то специальный отсек герметичного мешка с чернилами.
Так же я посмотрел сервис-мануал на свой 3880. К сожалению я не силен в английском, но по-моему нашел страницы где вроде говорится о насосе для подачи воздуха в картриджи:


Может найдется кто грамотный и переведет абзац "2.3.2 Ink Pressurizing Mechanism"?
В конце концов позвоните в поддержку эпсона по бесплатному телефону 8-800-200-37-88 (по России), и спросите прямо - используется ли в принтере эпсон про 3880 (и других современных про-принтерах) подача чернил посредством давления воздуха, сдавливающего герметичные мешки с чернилами в картриджах. Или это применено лишь в одной модели принтера эпсон RX700?

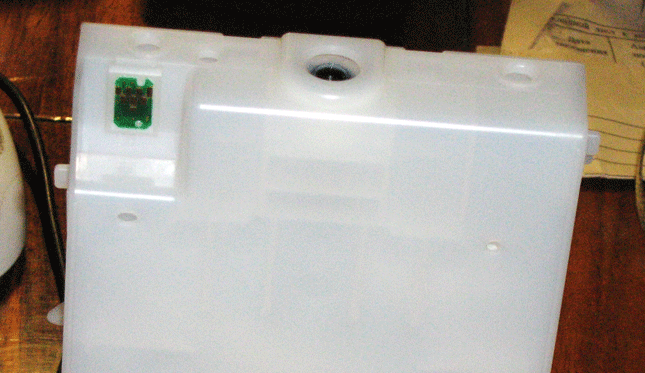

Добавление. Сегодня внимательно осмотрел картридж от 3880. Видно что он "склеен" из двух частей, но никаких зазоров, щелей, креплений, шурупов, сквозных отверстий не заметил. Зато обнаружил штуцер с отверстием ведущим внутрь картриджа. Похоже именно через него в картридж и подается воздух.

Dimka66
Ок. "Мы оба неправы"©. Я не знал, что у 3880 есть таки воздушная помпа. А вы нашли таки "вторую дырочку".
А спички я показал, потому что у больших картриджей корпус дырявый и "второй дырочки" соответственно нету.

гога 2 сказал:

Ну так я и раньше подозревал что она где то есть (раз уж воздух в картридж подается), только не искал ее, а теперь вот нашел целый штуцер
Стало интересно, а как же тогда в старших моделях широкоформатников чернила из мешков в картриджах подаются в систему, неужели самотеком? Как то не верится... я думал что уж если в моем "начальном" в про-серии 3880 есть воздушная помпа, то и в старших такая же система.

Вот вам помпа в 3880
http://printmod.ru/f...t&attach_id=558
Давление там есть, это факт и обсуждать это нет смысла. Меня больше интересует вопрос в шапке темы, ведь картриджи находятся выше ПГ - т.е. мало того, что из них может стекать самотеком, так ещё и давление накачивается. А вопрос - почему чернила не вытекают из ПГ?

Kochevnik сказал:

Жаль ссылка не открывается (видимо регистрация нужна).
А на Ваш вопрос вряд ли кто здесь ответит я думаю (тем более Вы не первый раз подобный вопрос задаете). Это наверно только инженеры эпсона в курсе что и как конкретно работает. Остается предполагать, что давление там не запредельное, а минимально достаточное для нормальной подачи чернил в ПГ. Возможно оно меняется от текущих потребностей (простой, печать в режимах с различной скоростью и поливом), да и в ПГ наверно доноры/демпферы стоят. Хотя было бы интересно услышать ответ знающего специалиста (и по подаче чернил в старших моделях без воздушной помпы).

последние старшие модели без воздушной помны - 7600 и 9600. Они как раз отличаются ненадёжной подачей чернил)) В 4880 тоже помпы нет.
