Прошу сразу не бить больно- не силен аки электрик.Но свой принтяк хочу поремонтировать сам..
Перестал видет картриджи на СНПЧ-почему сказать не могу, то ли они погорели, после мытья снпч, то ли еще что..Подкидывал от друго снпч чипы- тоже самое, полез на плату-пред F2 рабочий..Транзюки-не могу опрелеить рабочие или нет
БЭ-в обе стороны по 33 Ом
КЭ-27к в одну сторону, в другую-не звониться
КБ-27к
Прошу подсказать относитьльно транзюком-данные замеры говорят что они рабочии или что их надо менять?
Если не трудно скажите -на что мождно заменить..(в соседней теме нашел инфо, но там както для для сверхлюдей написано-пару раз данные меняли..я уж совсем запутался)
Спасибо

trenir сказал:

кажись опа.
А какие хоть мерял?

Мерял оба.Данные идеентичны для обоих транзюков..странно что если трупы, то почему цел пред?

trenir сказал:

если у мню смуту нагоняет этот головняк я обычно дорожки режу (если выпаивать в облом или стрёмно), может через шо то звониться, посмотри шо тама в обвязке стоит.

Если таки трупики-на что их лучше заменить?
и как проверить пятиножку?

А чё за тип их будет?

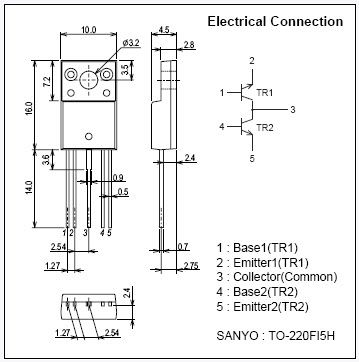

Вот он.

Так ,принято
Спасибо..
Можете подсказать аналоги и пятиножки и транзюков?

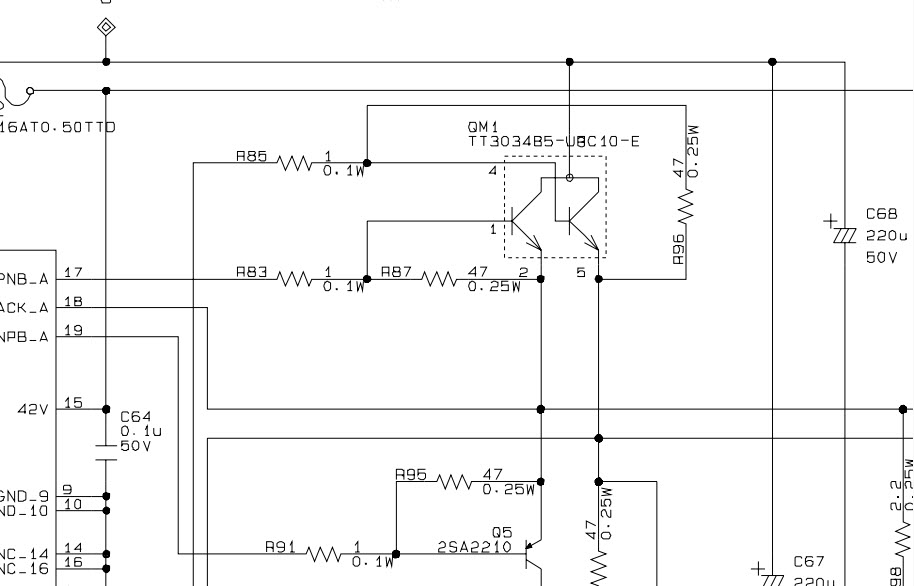

по рисунку усё понятно как звонить цепи

trenir сказал:

ТТ3034 менять на два КТ972

может это те поможет?

Смотрим, через какие элементы может прозвонится если не выпаиваем.

а токмо и понятно, шо за омы у вас и туд и сюды, по схеме 47 ом

Ребята-спасибо всем за помощь..Проблема решена на удивление просто..
Оказались виновыты чипы....Причина сбоя-мокрое снпч, неакуратно высушил после мойки..Поэтому сгорели и моя планка, и планка с донора)))
Выяснил после того как автор донорской снпч предьвил притензию, и пришлось в срочном порядке покупать живую планку..
