Итак, подопытный уже ясен, он весьма молод, за плечами, пардон, за лотком примерно 4000 листов различного формата, преимущественно 10*15. До сего действа стояла картриджная СНПЧ Hi-Black с ужасающими донорами у которых воздушный отсек в виде трубочки.
Отвлекусь немного на доработку. С новья у данной СНПЧ из клапанов манжет картриджей были извлечены пружинки. Для чего манжета вынимается пинцетом, перед этим обрезается фиксирующая пленка, потом без проблем извлекается клапан и пружинка, манжета устанавливается на место. Я ставил ее на силиконовый герметик - для герметичности и чтобы не спадала при снятии со штуцера. При определенной ловкости все ставится и снимается без потеков чернил в ПГ.
Следующей доработкой стала блокировка концевика крышки, чтобы избавится от необходимости вставлять туда клин и, чтобы впоследствии, можно было спокойно крышку закрывать. Снимается разъем с концевика, концевик снимается (кладется на хранение/выбрасывается/дарится/продается) и провода скручиваются (я еще их спаял) и изолируются - все, принтер считает, что крышка закрыта.
СНПЧ сборная-солянка у меня. От старой СНПЧ достался нано-чип

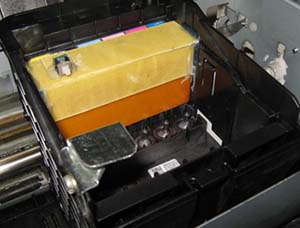

(смешно, конечно, но годится), его пришлось доработать немного, правда догадался об этом не сразу, хотя раньше еще думал об этом. Изготовил обычную планку из стеклотекстолита 3 мм в натяг. Вставил чип, прижал планкой. Включил принтер, работает, считает, что чернил 100%))) Вклеил на супер-клей планку. Решил сделать защитные "брызговики", чтобы на контакты чипа не попадали чернила из аэрозоли. Из того же стеклотекстолита, только тонкого (0,6 мм) сделал планки и приклеил тем же супер-клеем. Оставшиеся неплотности уплотнил соплеметом. Включаю снова - нихт арбайтен. Снял эти "брызговики". Смотрю чип слишком высоко. Видать, когда делал и примерял их, за хвостик кнопки сброса вытянулся, но не просто так! Вот тут и осознал, что все-таки чипы надо доработать. Оказалось, что чипы отошли от пластикового каркаса и поэтому поднялись. В общем, приклеил тем же супер-клеем плату чипа к каркасу, а потом еще каркас чипов к корпусу каретки ПГ. Вклеил обратно "брызговики", проверил, все ОК. Вспомнил, что соплемет не сильно хорошо переносил влагу, решил не использовать его, замазал бесцветным силиконом ABRO.Решил и планку крепления шлейфа к каретке и крепление шлейфа к станине делать основательно. Планку к каретке сделал из тонкой стальной полосы и прикрепил одним винтом М4. Из такой же ленты сделал 3 пластины крепления шлейфа к станине. На концах из загнул Г-образно, чтобы исключить сползание шлейфа в бок. Кроме того, перед закручиванием пластины выгнул бочкообразно, чтобы шлейф лучше прижался.

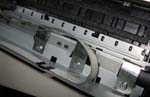

Сверлил сначала сверлом на 2 мм, правда потом решил рассверлить на 3 мм, иначе саморез не шел. Под место сверления подкладывал бумажку, там она прекрасно проходит, потом аккуратно вынимаешь и стружка на бумажке. Сверху, классически, пылесос. Под места крепления шлейфа подматывал изоленту и подкладывал кусочки из ПЭТ-бутылки. Лента под шлейф классически из этой же ПЭТ-бутылки - прозрачная, бесцветная.

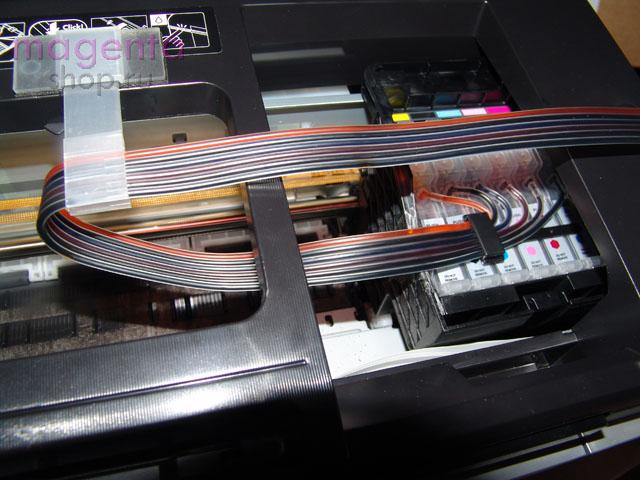

О выборе первой точки крепления к станине, пару слов скажу, может кому пригодится. Я сначала закрепил шлейф к каретке. Вывел каретку до упора влево, выставил нужную длину шлейфа, прижал пальцем к станине. Перебирая пальцами и двигая каретку вправо, отвел ее на парковку. Не меняя положение шлейфа, определил, в каком месте можно его прижимать к станине, чтобы он не сильно натягивался, но и не сильно топорщился кверху. Т.е., верхняя и нижняя часть примерно параллельны оказались. Отметил, закрепил, проверил.

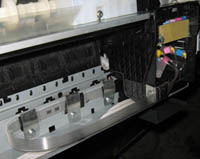

Далее вывод шлейфа наружу. Чтобы крышка снималась без плясок, шлейф был выведен через низ корпуса. В перегородке сделана прорезь под шлейф, а в корпусе и крышке вырезы. Чтобы шлейф не метался там и не выдергивался, он был сначала приклеен к основанию двусторонним скотчем для наружных работ, но что-то показалось, что этого мало, и была применена текстолитовая планка 0,6 мм в распор, затем оная залита герметиком для пущей важности.
Капсулы со шлейфом от ресеттерс (очень рад, мне понравилось, как сделаны, очень хорошо, что шлейф узкий), доноры покупал отдельно с возд.каналом в виде перегородки. Пока их не подцепил, ибо есть другие занятия, а чернил черных пока нет, жду почту россии, пока доставит - заказал через представителя ресеттерс DC Tec.
Так что есть продолжение истории :)))
).
Может попробовать рулон...
