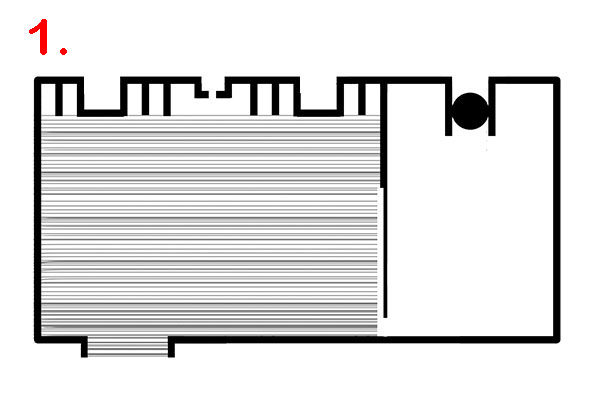

Нужен совет про заправку картриджа. На рисунке 1- условный разрез оригинального картриджа Canon.

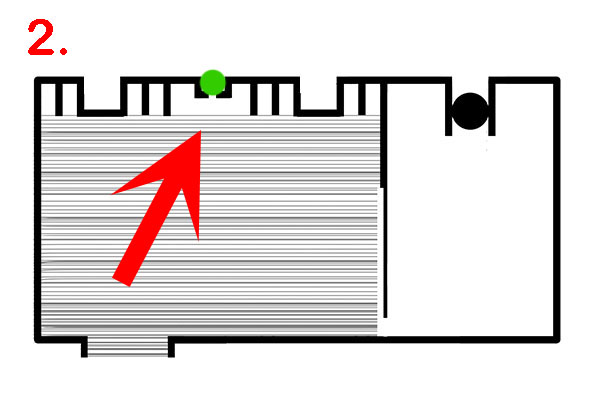

2- закрываю воздуховод в отсек с наполнителем.

aaaa, а где вопрос то? какой совет то нужен?

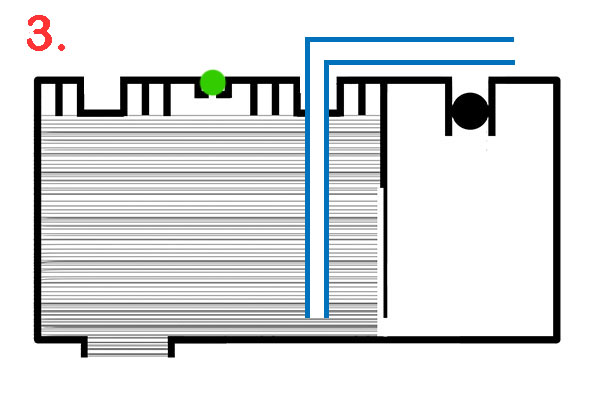

3- делаю подвод чернил вниз отсека с поролоном.

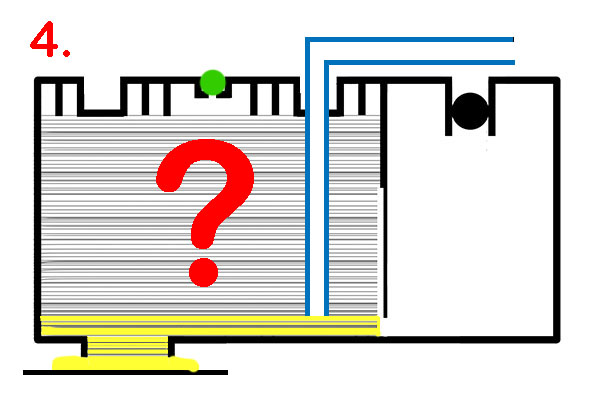

Теперь надо заправить отсек с наполнителем чернилами.

aaaa, то есть ты хотел узнать будут ли в таком случае чернила подсасываться из доноров?

Нет.

aaaa сказал:

Тогда что???

Я положил картридж в маленькую лужу из чернил. Они пропитали наполнитель только до уровня подачи чернил. Потому, что потом воздух оказывается в замкнутом пространстве.
Вопрос - как теперь просто заполнить весь отсек с наполнителем?

Ну тут как бы вариант только один, нужно каким то образом дать воздуху выход, иначе никак.

А если перевернутый картридж заправлять потихоньку? Воздух будет выхолить через чернилозаборный клапан ( или что там у Кэнона )клапан соответственно приоткрыть вставив трубочку и тп. Хотя как по мне проще оставить сверху отверстие и заклеить его после скотчем или тп.

Наверное, буду отсасывать воздух, когда картридж уже подключен к шлейфу. За одно и он наполнится чернилами. Теперь уровень чернил в картридже от h1 до h2 не будет иметь значения. А то никто толком не знает, с временем там воздуха становится меньше или больше...

Подниму эту тему, она близка к моему вопросу. На MG5640 для заправки оригинального картриджа я вытаскивал шарик. Теперь обленился и хочу стартовые картриджи 470/471 на TS5040 заправлять пропитыванием наполнителя (читал, что в них мизерный отсек, где шарик, его объемом можно пренебречь). И зародилась мысль найти неисправную печатную головку под эти картриджи, снять с неё сопловую пластину, а в каналы, в отверстия, через которые чернила попадают на дюзы при нормальной работе, ввести шлейф от СНПЧ. Таким образом, я надеюсь, что наполнитель установленных в эту систему картриджей (получается, нужен второй комплект), будет пропитываться до уровня, определяемого уровнем подачи чернил из СНПЧ. Прошу высказать свои соображения.

Картриджи 450/470 примерно одинаковы, Canon пишет ёмкость начальных картриджей так:
450 - 15 мл.
451 - 7 мл.
470 - 15,4 мл.
471 - 6,5 мл.

Можно заправлять не разбирая картридж, если согнуть иглу шприца и попадать в отверстие https://obzor-printe...e-struynoe-mfu/ , попадать в отверстие можете попробовать на прошлых 450 картриджах, если не выкинули.

В той же статье написано, что если только пропитывать абсорбер, заправляется примерно 4-5 грамм чернил в 471, 10 грамм чернил в 470.

Наверное ещё можно использовать старый комплект картриджей 450, если поменять на картриджах чип на 470.

Barranno
Надоели шприцы,за три с половиной года, пропитывать наполнитель поливом можно прямо с наноносиков бутылок чернил оср. Хочется уточнить, правда ли 450/451 и 470/471 имеют одинаковые размеры, так, что можно устанавливать для моего метода 470/471 в головку для 450/451 без потери герметичности в районе чернилозаборных штуцеров? Чипов 470/471 взять особо неоткуда (на али - дорогие и они толще), кроме как купить мертвое устройство на запчасти с комплектом оригиналов 470/471 и дохлой головой.
Хотелось бы соображений по моей задумке, например aaaa, он любитель мастерить, и картриджи держит в неисправной печатной головке. Из проблем я вижу, что в головке один канал водных чернил раздваивается, т.е придется или делать "штаны" на шлейфе, или глушить один канал, а в нем будут застаиваться чернила Моя ссылка. Пигментный вообще овальный .

Futureworld сказал:

картриджи 470/471 применялись в моделях с тем-же печатающими головками что и картриджи 450/451, это модели
MG7740 - печатающая головка QY6-0083, которая применяется в моделях с картриджами 450/451, модели MG6340, MG7140, MG7540.
MG5740 - печатающая головка QY6-0082, которая применяется в моделях с картриджами 450/451, модели MG5440, MG5540, MG5640.
так что думаю размеры у картриджей 451/471 и 450/470 одинаковые.

У WWM есть фотографии 451, 471 и 426:

Barranno
Спасибо, у меня сейчас есть вариант на авито mg 5740, картриджи сетапные 470/471, головка, выходит 82. Для моей задумки подойдет, продавец пока не дает тест дюз, я думаю, как обычно, или дуга или засох. Если отмочу, головка пойдет в мой MG5640, там тоже 82, а с него на эксперименты, или сразу для моей идеи.

Futureworld сказал:

Год прошел, но я отвечу.
С такими картриджами (450, 470) делов не имел. Как ушел на пенсию, печатаю по несколько страниц в месяц, некоторым чернилам примерно 10 лет. Профессионально принтерами никогда не занимался, когда работал, проверял термометры и манометры...
Удачи всем!

aaaa
Добрый день. Да, за год многое может измениться, например, оказалась совсем не нужна возня со вторым комплектом картриджей и их пропитыванием во внешнем устройстве - все время пропитываю наполнитель картриджей, через выходное отверстие, поливом из шприца. Только пигментный картридж заправляю выниманием шарика - ну, там и основной расход.
