Итак уважаемые дамы и господа, леди и джентльмены, сегодня будем ставить СНПЧ на Epson BX625FWD.
Для этого нам понадобится капсульная СНПЧ (именно капсульная, для картриджной такой способ не подойдёт, далее сами поймёте почему) желательно от Ресеттерс, потому как там есть все необходимые клипсы крепления и канцелярский нож.

Итак приступим:
Первое что нужно сделать это конечно же удалить крышку с каретки, а так же удалить ушки-крепления крышки, для чего - поймёте далее.

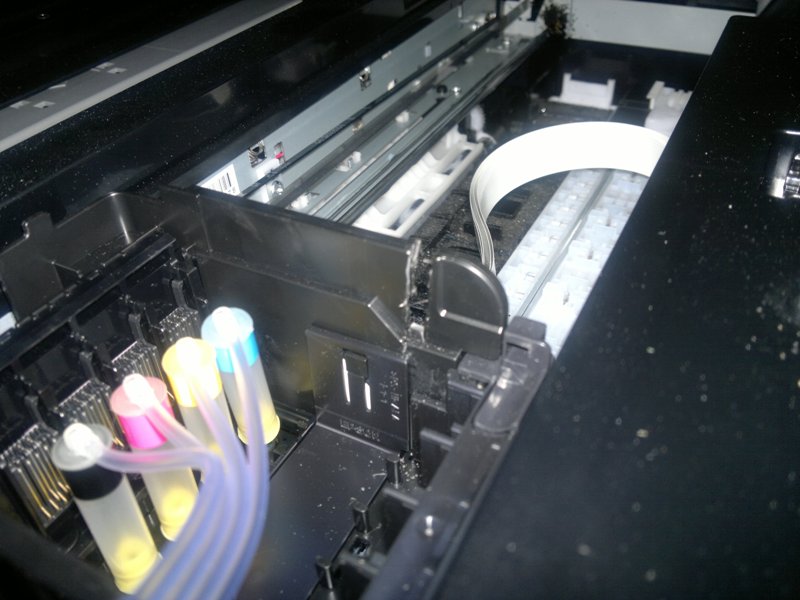

Затем хорошо нагретым канцелярским ножом нужно сделать выемку под чернильный шлейф, как на фото ниже.

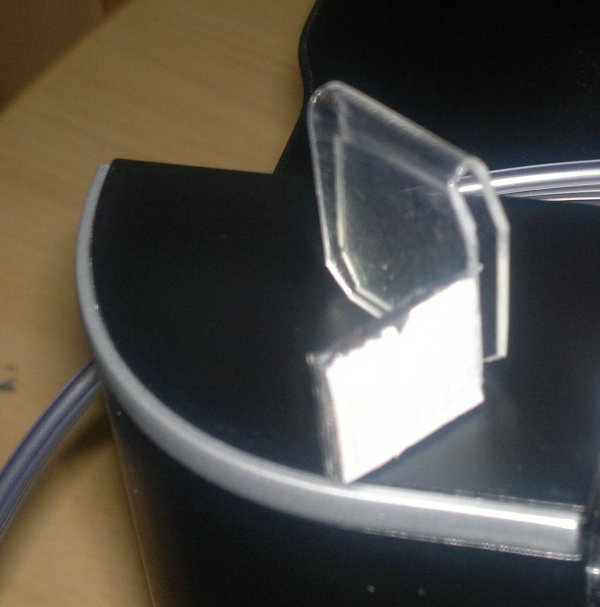

После этого берём клипсу крепления шлейфа в каретке и снова канцелярским ножом обрезаем её так как показано на фото

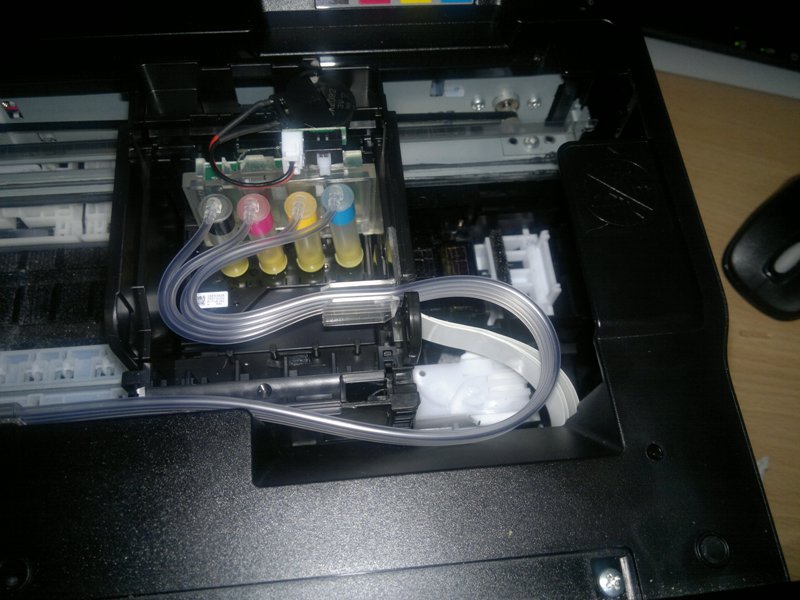

Далее можно ставить планку с чипами и укладывать шлейф в каретке, должно получится так же как на фото ниже

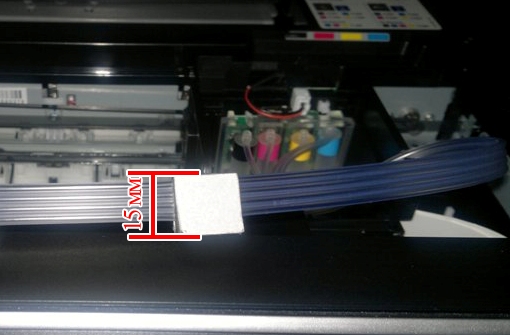

Дальше берём клипсы для крепления шлейфа на корпусе и обрезаем их ножом так, что их ширина не превышала 15 мм, в противном случае каретка может цеплять за клипсы, для того чтобы этого избежать мы в самом начале и удалили ушки крепления крышки картриджей.

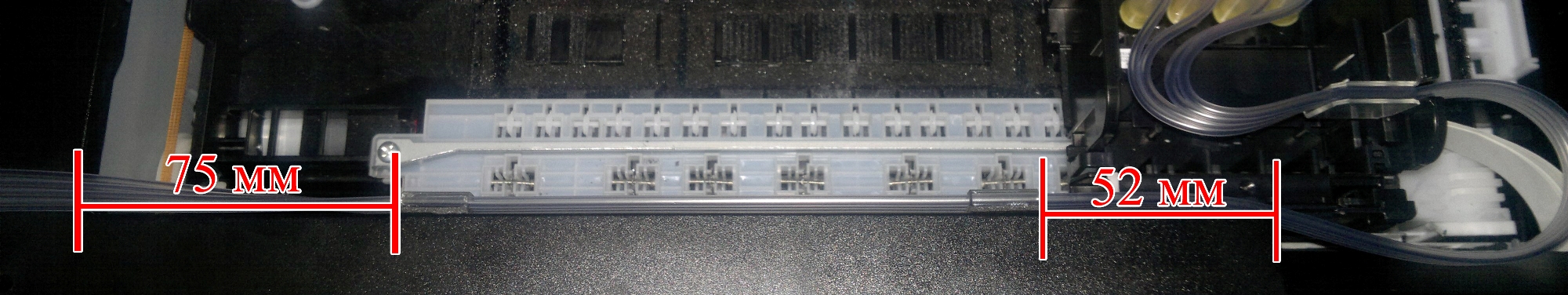

И крепим их на корпус прямо заподлицо с углом корпуса точно так же как показано на фото ниже

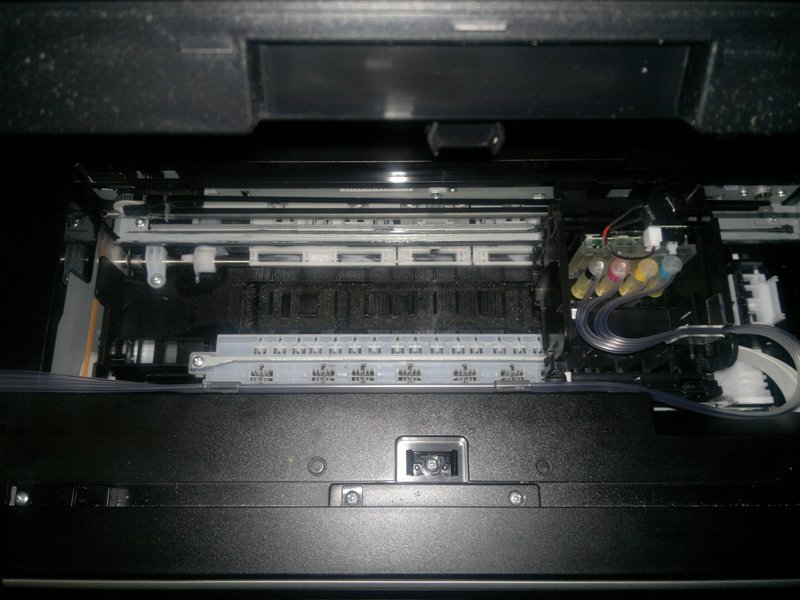

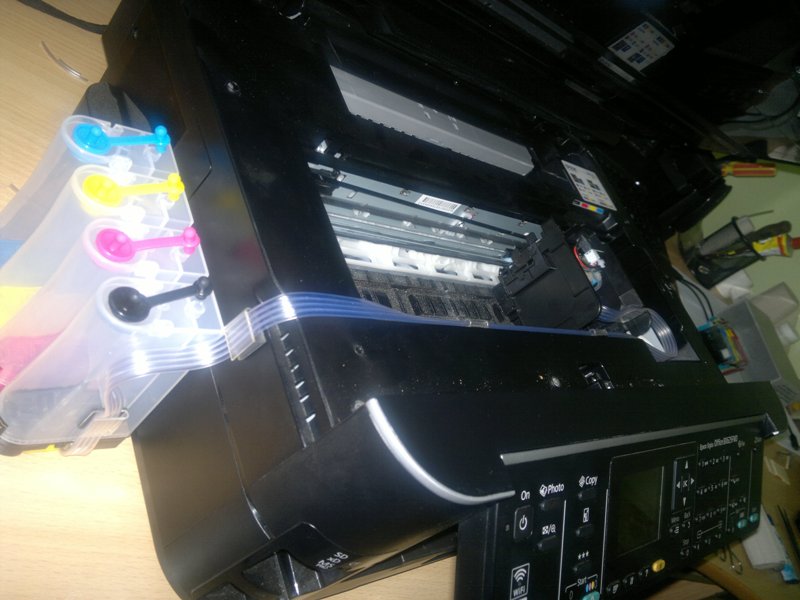

После всех проделанных действий у вас должна получится следующая картина



Теперь нужно проверить правильно ли вы уложили шлейф, включив принтер. Если всё ок, то заправляем систему чернилами и всё!
На всё про у меня ушло примерно минут 40 вместе с заправкой.

Теперь можете заправлять систему чернилами и печатать!!!

Кавказец, Недосягаем :)

Работаем Никита, работаем!))

Кавказец, Похлопотать, чтоб тебя в Seiko взяли?

Та кому я там нужен? Там своих кулибинов хватает!

http://youtu.be/zzy-oI67eUw

Кавказец,
Там, на видео, принтер работает в открытом виде. Надо стараться сделать так, чтобы он работал в закрытом виде.

Каретку не режу. Там где разрез - ставлю клипсу. От клипсы шлейф завожу через правый верхний угол каретки в каретку к иглам заборника. Вывод шлейфа к донорам не через верх, а через отверстие в левой стенке. Дык вот и всё, уже года три так все делают. Принципиальной разницы между СХ9300 и ВХ 625 в прокладке СНПЧ нет.

aaaa, крышка без проблем закрывается,шлейф не капли ей не мешает и не пережимается и принтер работает без посторонних шумов.

Кавказец сказал:

Понял, тогда молодец!

Серёга Донецкий сказал:

Какой разрез? на этих принтерах вообще нет никаких разрезов в каретке, она цельная и стенках принтера нет никаких отверстий, кроме того обе стенки изнутри закрыты металлическими пластинами. Да, и каретка на этих моделях в оба угла заходит чуть ли не впритык с корпусом.

А вот на серии МФУ СХ места вокруг каретки побольше, и там можно хоть по низу, хоть по верху, хоть по боку...

Кавказец сказал:

Верно, нет. Так Вы сами её режете. Там, где Вы режете, я просто ставлю клипсу.

Кавказец сказал:

Так я сам делаю. Три отверстия сверлом ф3 мм, ножичек и напильник.

Кавказец сказал:

Около кап станции на крышке мфу срезаю прилив как вредную вещь. В него упирается каретка.

Кавказец сказал:

Одинаково

Серёга Донецкий, не буду спорить что оба способа укладки одинаково хороши, НО, без обид, в способе который ты описал принтер нужно поколечить намного больше чем в моём.
Прошу обратить внимание на то, что я ни к чему ни кого не принуждаю, я всего лишь предложил так же один из способов, а как делать конечным пользователям - это решать только им самим!!!

Скажите, мне достался такой принтер с СНПЧ картриджной, но в той же каретке, что и рартриджи, установлены 2 батарейки ААА. Можете сказать, зачем оно?
Или фото прислать нужно?

для питания чипов.
